8 Prodotto / Circuito stampato Manuale oper atore del calcolatore di linea UNIX 8.1 Editore circuiti stampati Versione software 503.xx Edizione 02/2002 288 I t I I 8.1.6.4 Zona comandi dell’Edito re posizione di montaggi…
Manuale operatore del calcolatore di linea UNIX 8 Prodotto / Circuito stampato
Versione software 503.xx Edizione 02/2002 8.1 Editore circuiti stampati
287
I
t I I
- Liv. Numero dei livelli di montaggio (numero da 1 ... 9999, # = livello 0)
AVVISO
Quando vanno montati l’un preso l’altro componenti con notevole differenza di altezza, è necessario
determinare mediante i livelli una successione di montaggio al fine di evitare problemi nel corso del
montaggio. La successione di montaggio viene però al momento presa in considerazione solo per
componenti da montare con la testa IC.
I numeri dei livelli immessi determinano con quale successione vadano elaborate le posizioni di mon-
taggio. Queste vengono espletate per numero crescente di livello.
Posizioni alle quali è allocato lo stesso livello, vengono elaborate entro questo livello in successione a
scelta.
Posizioni di montaggio, alle quali non è allocato nessun livello, possono venire elaborate su qualsiasi
livello. Le posizioni di montaggio alle quali è allocato il livello di montaggio 0 (#) vengono eleborate
prima
delle posizioni di montaggio con altri livelli.
- Sono possibili al max. 9999 livelli di montaggio.
- Ad ogni posizione di montaggio si può allocare un livello .
- Ad ogni livello si possono allocare più posizioni di montaggio
- I livelli non devono essere numerati progresivamente.
- SET Fiducial Nome dei set fiducial scheda (max. 17 caratteri; # = nessun set fiducial scheda)
- Commento selezionabile a piacere, ad es. tipo componenti.
Modalitá di editazione:
- Editare
● Posizionare il cursore del mouse nella zona editazione e procedere alle immissioni
mediante la tastiera.
Tra ogni immissione in colonna si deve inserire uno spazio vuoto.
● Terminare tutta la riga di immissione con RETURN.
● Alla fine delle immissione fare clic sulla zona comandi sull’’icona (v. fig. 8.1.11).
Le singole immissioni (entry) vengono verificate e ordinate nella colonna prevista.
Se si è intrapresa una immissione sbagliata, tutta la zona editazione è bordata di rosso ed appare
una segnalazione di errore sul monitor.
● Event. confermare con OK la segnalazione di errore.
● Si chiude il box di dialogo e il cursore è automaticamente posizionato sul punto di immissione
sbagliata.
- Copiare immissioni sull'Editore PM sulla stessa finestra oppure su di un'altra finestra aperta
dell'Editore PM
● Tenendo premuto il tasto sinistro del mouse trascinare il cursore del mouse sulla immissione
(entry) da copiare (esattamente fino al termine dell'ultimo carattere) e rilasciare quindi il tasto del
mouse. Le righe in questione sono ora marcate in scuro.
● Tenendo premuto il tasto centrale del mouse posizionare il cursore nella zona di editazione della
relativa finestra dell'Editore PM sul punto in cui si devono inserire le righe e rilasciare quindi il
tasto del mouse. Le entry copiate vengono ora visualizzate.
8 Prodotto / Circuito stampato Manuale operatore del calcolatore di linea UNIX
8.1 Editore circuiti stampati Versione software 503.xx Edizione 02/2002
288
I
t I I
8.1.6.4 Zona comandi dell’Editore posizione di montaggio
- Controlla dati PM
Se si fa clic su questa icona dopo l’editazione dei dati PM, tutti i dati immessi sulla zona editazione
vengono controllati dal punto di vista dell’esattezza (ad es. numero delle cifre prima e dopo la virgola,
numero dei segni etc) e poi disposti nelle colonne previste.
- Cerca/Sostituisci
Con ciò si apre la finestra per l'immissione di Cerca e Sostituisci. Nei campi editazione di questa fine-
stra si possono immettere qualsiasi successioni di segni che vengono poi cercati ovvero sostituiti sulla
zona editazione.
● Sulla zona comandi fare clic sull’icona Cerca/Sostit.
Si apre la finestra di ricerca per l'immissione del testo per Cerca e Sostit.

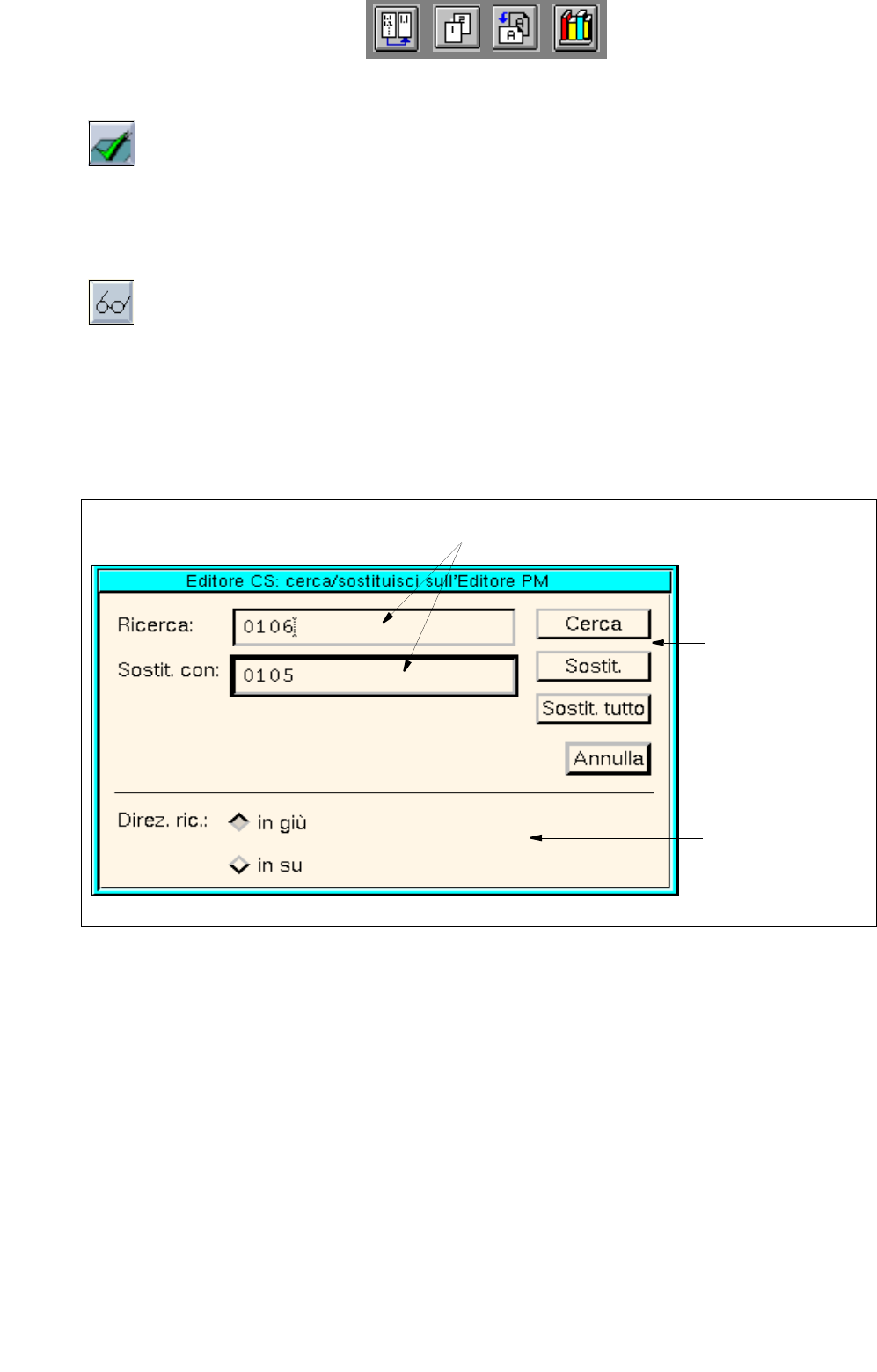

Fig. 8.1.12 Finestra di ricerca "Editore PM"
Zona impostazioni
Nella zona impostazione si stabiliscono mediante i pulsanti appositi le condizioni valide per il procedimento di
ricerca e di sostituzione della variabile di inserimento.
Possibilità di impostazioni della zona Cerca/Sostituisci:
- in giù cercare/sostituire dalla posizione del cursore in giù
sul programma di montaggio attuale
- in su cercare/sostituire dalla posizione del cursore in su
sul programma di montaggio attuale
Campi editazione
Zona comandi
Zona impostazione
Manuale operatore del calcolatore di linea UNIX 8 Prodotto / Circuito stampato
Versione software 503.xx Edizione 02/2002 8.1 Editore circuiti stampati
289
I
t I I
Modalità di ricerca e sostituzione di successione di segni
● Sulla zona impostazione attivare cliccando il pulsante relativo alla direzione di ricerca richiesta
(v. fig. 8.1.12).
● Sulla zona editazione "Ricerca" immettere la successione dei segni da cercare.
● Sulla zona editazione "Sostit. con" immettere la nuova successione di segni, qualora vada sosti-
tuita la successione immessa nel campo editazione "Ricerca".
● Sulla zona comandi fare clic sul pulsante Cerca.
La successione di segni per prima trovata nel campo impostato viene evidenziata in scuro sulla
zona editazione della finestra dell'Editore PM. Facendo nuovamente clic sul pulsante viene evi-
denziata in scuro la prossima successione di segni trovata nel detto campo.
● Sulla zona comando fare clic sul pulsante Sostit.
La sequenza di caratteri evidenziata verrà rimpiazzata dal "testo sostitutivo" inserito nella casella
prevista, in seguito verrà automaticamente evidenziata la prossima sequenza di caratteri trovata
nella zona di ricerca.
Oppure:
● sulla zona di comando fare clic sul pulsante Sostit. tutto.
Verrà visualizzato il seguente box di dialogo.
● Fare clic su Ok.
Tutte le sequenze di caratteri identiche trovate nella zona di ricerca verranno sostituite con la
sequenza di caratteri inserita come "testo sostitutivo" nella casella apposita. In seguito verrà
comunicato mediante un box d’informazione che è stata raggiunta la fine del file.
● Se necessario, attivare il pulsante relativo alla direzione di ricerca opposta, al fine di intrapren-
dere altre sostituzioni.
● Una volta terminata la procedura Cerca/sostituisci, fare clic sul pulsante Annulla per uscire dalla
finestra di ricerca.
Detta finestra si chiude.
- Ordina
Qui vengono odinati i dati delle posizioni di montaggio per numeri di livelli, qualora questi siano dispo-
nibili.
● Sulla zona comandi fare clic sull’icona .
I dati PM vengono ordinati per livelli. La successione è crescente (v. fig. 8.1.11).
