Manuale operatore del calcolatore di linea UNIX 16 MaDaMaS
Versione software 503.xx Edizione 02/2002 16.2 Ambiente di valutazione MaDaMaS
513
I
t I I
AVVISO
Qualora siano disponibili più stazioni di quante sia possibile rappresentare sulla zona visualizzazione, sulla
barra di informazioni appare una barra di scorrimento con la quale si può spostare l’area di rappresentazione.
- Terminare la forma di valutazione "Tendenza tracce"
● Fare clic sull’icona
Viene nuovamente rappresentata la forma di valutazione "Sicurezza di prelievo" ovvero "Vista
d’insieme".
16.2.7.2 Forma di valutazione "Informazioni tracce"
La forma di valutazione "Informazioni tracce" dà dettagliate informazioni su malfunzionamenti occorsi sulle
singole tracce a causa di errori di identificazione e di vuoto. La precisa occupazione delle tracce nonché gli
errori di vuoto e di identificazine occorsi vengono rappresentati sia in modo assoluto (tabella) che in modo
relativo (diagramma a barre) rispetto al numero totale dei componenti montati.
La forma di valutazione "Informazioni tracce" viene richiamata sul diagramma "Sicurezza di prelievo". E‘
possibile solo per le stazioni di montaggio.
- Richiamare la forma di valutazione "Informazioni tracce" per una stazione
● Fare clic sul diagramma "Sicurezza di prelievo" sulla barra verde della stazione richiesta (v. fig.
16.2.2). Viene indicata la valutazione informazioni tracce della stazione richiesta (v. fig. 16.2.4).

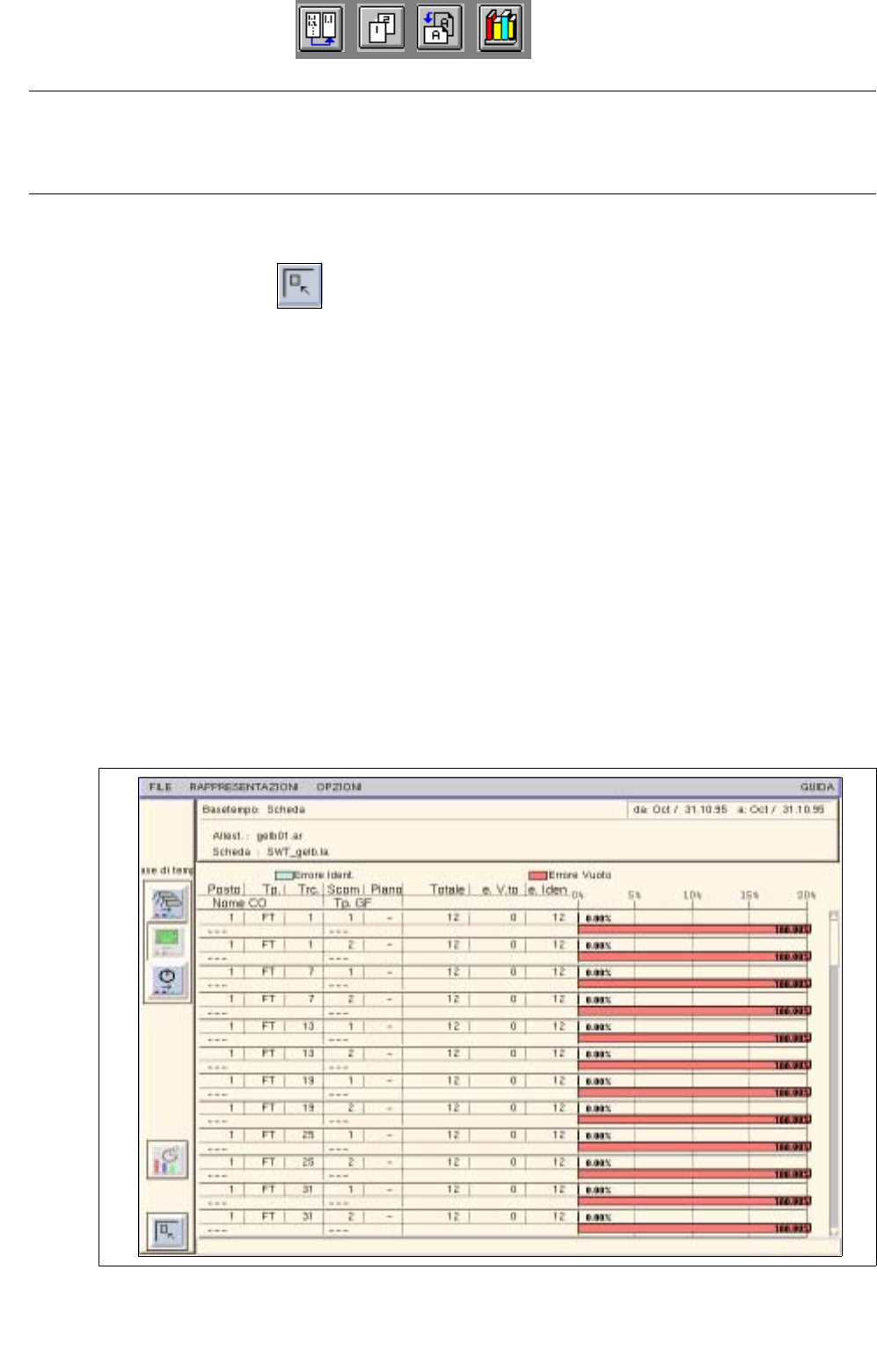

Fig. 16.2.4 Ambiente di valutazione - forma di valutazione "Informazioni tracce" per una stazione
16 MaDaMaS Manuale operatore del calcolatore di linea UNIX
16.2 Ambiente di valutazione MaDaMaS Versione software 503.xx Edizione 02/2002
514
I
t I I
Gli errori di traccia di una stazione vengono rappresentati sulla parte sinistra della zona visualizzazione a valori
numerici e sulla parte destra a diagramma a barre. I valori numerici delle colonne "Totale", "e. V.to" ed "e. Iden"
rappresentano ammontari assoluti. Indicano il numero dei montaggi buoni nonché il numero degli errori di vuoto
e di identificazione nel periodo di valutazione impostato.
Con la rappresentazione grafica degli errori di traccia in %, la lunghezza del diagramma a barre risulta dalla
quota della classe relativa di errori (errori di vuoto o di identificazione) sul numero totale dei tentativi di questa
traccia. Per ogni classe di errori (errori di identificazione o di vuoto) viene rappresentata una barra.
- Finire la forma di valutazione "Informazioni tracce"
● Fare clic sull’icona
Viene nuovamente rappresentata la forma di valutazione "Sicurezza di prelievo".
16.2.8 Forma di valutazione "Disponibilità"
16.2.8.1 Forma di valutazione "Disponibilità - Linea"
La disponibilità di una linea è un valore che consente asserimenti sulla "qualità tecnica" della linea e dei processi
di montaggio/incollaggio lì in atto. Fermate condizionate dalla organizzazione o dalla struttura non devono
influenzare la disponibilità. Il caso particolare del "passaggio diretto" del circuito stampato senza assemblaggio
viene preso in considerazione dalla valutazione.
La disponibilità di una linea viene calcolata secondo la formula qui riportata:
T
at
= tempi a vuoto tecnici condizionati dalla macchina, ad es. nessuna motivazione, errore fiducial, errore
generale di macchina, errore di trasporto, errore lettura del codice a barre (v. anche pag. 16 - 3)
T
b
= durata totale di accensione della macchina ovvero base di tempo del periodo di valutazione
n = numero delle stazioni
L’icona viene evidenziata in rosso se si sottopassa il valore limite impostato sotto "Disponibilità".
- Richiamare la forma di valutazione "Disponibilità" della linea
● Sulla barra del menu selezionare RAPPRESENTAZIONI --> Vista d’insieme
Viene indicata la forma di valutazione "Vista d’insieme".
Sul diagramma "Disponibilità" viene rappresentata la disponibilità calcolata per la linea intera
(v. fig. 16.2.1).
Disponibilità
Linea
[ % ] = 100 x ( 1 - (Σ T
at
/ Σ T
b
))
i i
n n
n=1 i=1
Manuale operatore del calcolatore di linea UNIX 16 MaDaMaS
Versione software 503.xx Edizione 02/2002 16.2 Ambiente di valutazione MaDaMaS
515
I
t I I
16.2.8.2 Forma di valutazione "Disponibilità - Stazione"
La disponibilità di una stazione rappresenta un valore che consente asserimenti sulla "qualità tecnica" della
stazione e dei processi di montaggio/incollaggio lì in atto. Fermate condizionate dall’organizzazione o dalla
struttura non devono influenzare la disponibilità. Il caso particolare del "passaggio diretto" di un circuito stampato
senza assemblaggio non viene preso in considerazione dalla valutazione.
La disponibilità di una stazione viene calcolata secondo la formula qui riportata:
T
at
= tempi a vuoto tecnici condizionati dalla macchina, ad es. nessuna motivazione, errore fiducial, errore
generale di macchina, errore di trasporto, errore di lettura del codice a barre (v. anche pag. 16 - 497)
T
b
= tempo totale di inserimento della macchina ovvero base di tempo del periodo di valutazione
L’icona viene evidenziata in rosso se si sottopassa il valore limite impostato sotto "Disponibilità".
- Richiamare la forma di valutazione "Disponbilità" per tutte le stazioni
● Selezionare sulla barra del menu RAPPRESENTAZIONI --> Disponibilità
oppure:
● Sulla vista d’insieme fare clic sulla barra gialla del diagramma "Disponibilità".
Viene indicata la forma di valutazione "Disponibilità" per tutte le stazioni.
Per ogni stazione viene rappresentato un diagramma con la disponibilità calcolata (v. fig. 16.2.5).
Disponibilità
Stazione
[ % ] = 100 x ( 1 -
(T
at
/ T
b
)
)
