4 Gestione dati Manuale operatore del calcolatore di linea UNIX 4.5 Ambiente di lavoro Visual izzazione file Versione software 503.xx Edizione 02/2002 152 I t I I Modalità per l'avvio della vis ualiz zazione di un f…
Manuale operatore del calcolatore di linea UNIX 4 Gestione dati
Versione software 503.xx Edizione 02/2002 4.5 Ambiente di lavoro Visualizzazione file
151
I
t I I
4.5 Ambiente di lavoro Visualizzazione file
Grazie a questo ambiente di lavoro l'operatore può farsi visualizzare il contenuto dei diversi tipi di file.
Si può selezionare tra i seguenti tipi di file:
- File errori (.error)
- File protocolli (.log)
- Liste di collegamento flusso di materiale (.mf)
- Files allestimento (.urg)
- Istruzioni modifiche del set up (.dif)
4.5.1 Avvio della visualizzaione dei file
La visualizzazione dei file può essere avviata dall'operatore o facendo clic sulla voce "Conten. file" sul menu
FILE, oppure a mezzo del Manager dati tramite un partner dati (Dati di lavoro, Master data).
Per esaminare determinati file di errori, si può inoltre aprire la Visualizzazione file tramite i menu degli applicativi
"Controllo lavori" (v. cap. 14) e "Dialogo di ottimizzazione" (v. cap. 11).
Modalità per l'avvio della visualizzazione di un file tramite il Manager dati prendendo ad esempio un File
errore nella Directory "Dati lavori/Losplanung":
● Sulla barra del menu del Desktop fare clic su FILE --> Manager dati.
Si apre la finestra di applicazione del Manager dati (v. fig. 4.3.1).
● Selezionare l'icona (oppure il testo) Dati lavori facendo doppio clic.
La finestra di applicazione del partner dati "Dati di lavoro" si apre (v. sottocap. 4.3).
● Nella zona comandi della finestra di applicazione attivare il pulsante Default.
● Selezionare l'un dopo l'altro Losplanung, xx.batch facendo doppio clic.
● Selezionare con doppio clic il File .error (nel caso sia disponibile).
La finestra di applicazione della visualizzazione del file viene aperta con il contenuto del File
errori ".error".
Modalità per l'avvio della visualizzazione di un file tramite il Manager dati prendendo ad esempio la lista
flusso di materiale dell'impianto intero:
● Sulla barra del menu del Desktop fare clic su FILE --> Manager dati.
Si apre la finestra di applicazione del Manager dati (v. fig. 4.3.1).
● Selezionare l'icona (oppure il testo) Masterdata facendo doppio clic.
● Nella zona comandi della finestra di applicazione attivare il pulsante Default.
● Selezionare l'un dopo l'altro Anlagen, SMT.ak, .ra e .mf facendo doppio clic.
La finestra di applicazione della visualizzazione del file viene aperta con il contenuto della lista
flusso di materiale ".mf" dell'impianto intero (v. fig. 4.5.1).
4 Gestione dati Manuale operatore del calcolatore di linea UNIX
4.5 Ambiente di lavoro Visualizzazione file Versione software 503.xx Edizione 02/2002
152
I
t I I
Modalità per l'avvio della visualizzazione di un file tramite Desktop prendendo ad esempio un File errori
nella Directory "Masterdata: Leiterplatten/....":
● Sulla barra del menu del Desktop fare clic su FILE --> Conten. file.

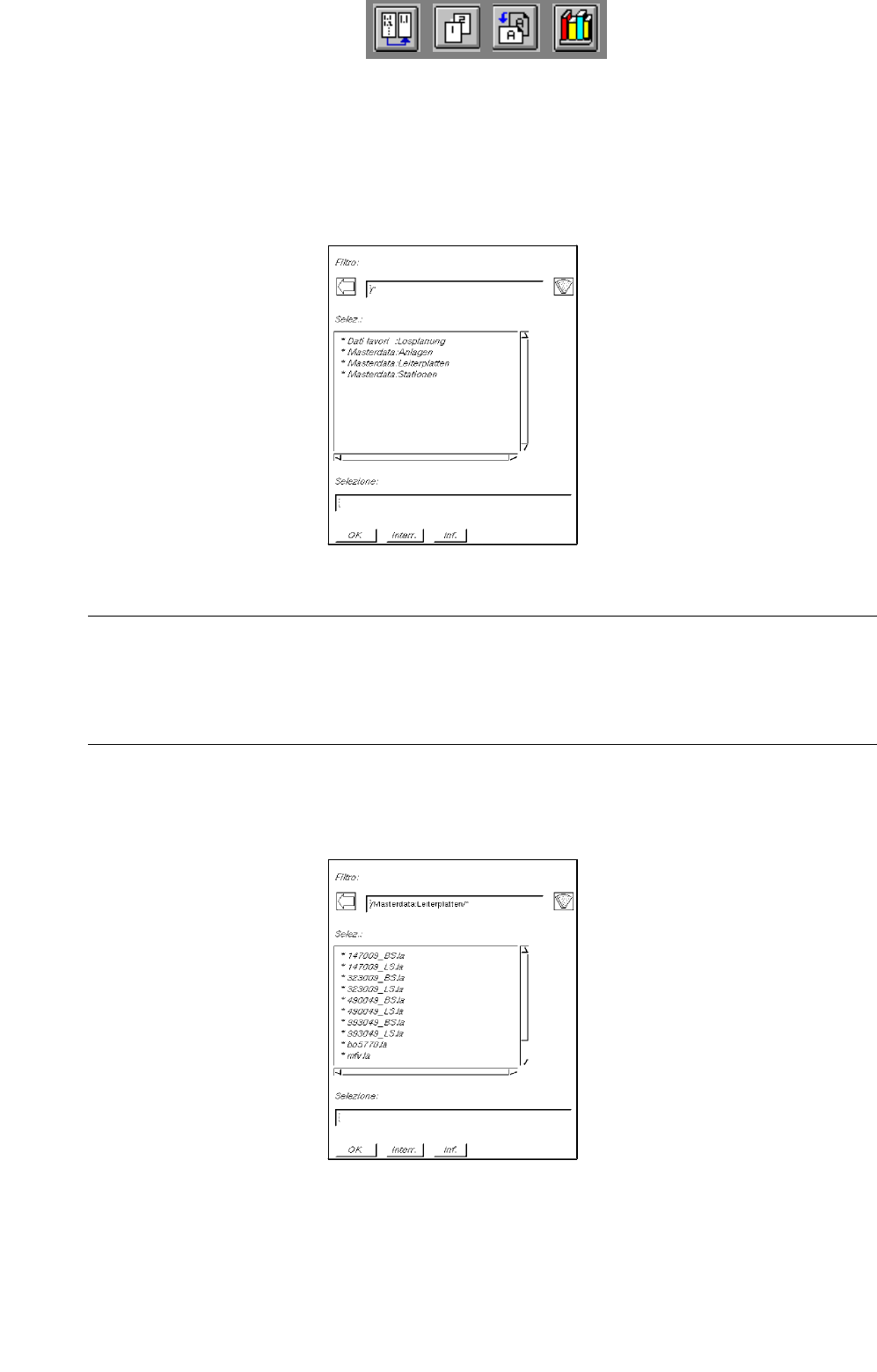

Si apre il seguente FSB per la selezione del path (directory), nel quale si trova il File errori:
AVVISO
Se la visualizzaione del file è già stata aperta e lo stato attuale (tipo di file) già memorizzato
sotto "OPZIONI --> Salva stato" (v. sottocap. 4.5.2.3), il FSB viene aperto con il filtro del file
memorizzato.
● Selezionare Masterdata: Leiterplatten facendo doppio clic.
Vengono visualizzati i circuiti stampati contenuti nella directory.
● Selezionare l'un dopo l'altro circuito stampato *xx.la, *.ad, *SMT.AK, *Linie.VA e *xx.AR facendo
doppio clic (oppure selezionare con clic semplice e confermare ogni singola selezione con OK).
Se disponibilie, nel FSB viene ora visualizzato un File errori ".error".
Manuale operatore del calcolatore di linea UNIX 4 Gestione dati
Versione software 503.xx Edizione 02/2002 4.5 Ambiente di lavoro Visualizzazione file
153
I
t I I
● Selezionare il File errori .error facendo doppio clic.
La finestra di applicazione della visualizzazione del file viene aperta con il contenuto del File
errori ".error". Nella barra dello stato della finestra di applicazione viene mostrato il path completo
della directory nella quale si trova il File errori (v. fig. 4.5.1).
AVVISO
Tutte le segnalazioni di errori e i messaggi occorsi durante un test di fattibilità (compile di macchine, allesti-
menti e schede), vengono memorizzate sul File "all.error". La finestra di applicazione della Visualizzazione file
con il contenuto del detto file può venire aperta direttamente tramite l’ambiente di lavoro del Controllo lavori
(v. cap. 14, sottocap. 14.2.3.2), cosicché non è necessario ricercare nella struttura della directory dove si
trova il File errori.
