13 Mezzi di produzione / Allestimento Manual e operatore del calcolatore di linea UNIX 13.1 Editore allestimenti (Editore zona caricatori e SAV/SAVM) Versione software 503.xx Edizi one 02/2002 424 I t I I - Diagonale X […
Manuale operatore del calcolatore di linea UNIX 13 Mezzi di produzione / Allestimento
Versione software 503.xx Edizione 02/2002 13.1 Editore allestimenti (Editore zona caricatori e SAV/SAVM)
423
I
t I I
- Z [mm]
altezza di prelievo: offset in direzione Z dalla superficie di contatto del vassoio sul supporto vassoi
verso il fondo dello scomparto vassoi (valore prescritto: 0.000). V. fig. 13.1.16.

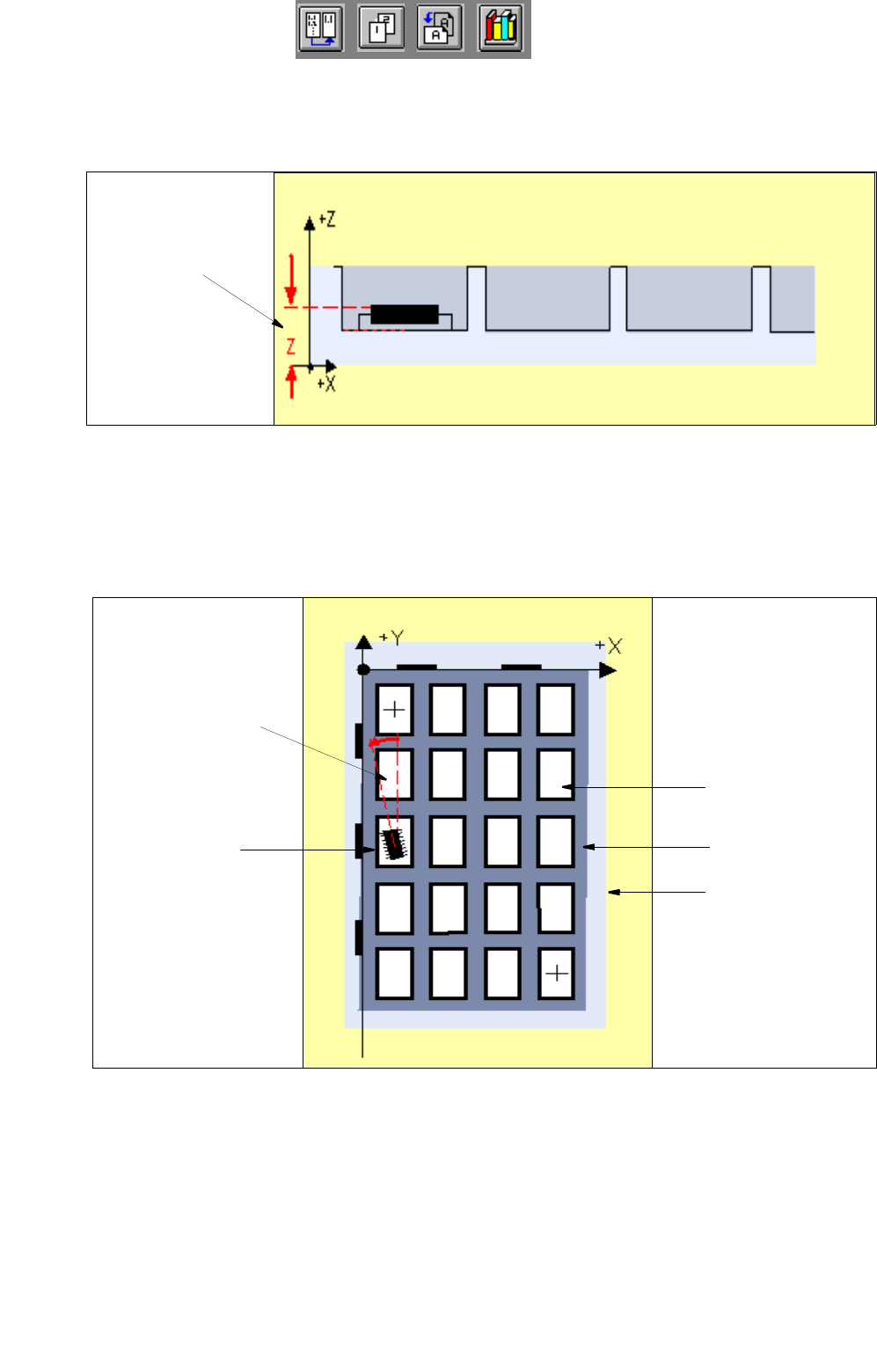

Fig. 13.1.16 Altezza di prelievo: offset in direzione Z
- Ang. prel. [grad]
Angolo di prelievo (angolo di rotazione) del componente sullo scomparto vassoio (valore prescritto:
0.00). V. fig. 13.1.17.
Fig. 13.1.17 Angolo di prelievo del componente sullo scomparto del vassoio
Altezza di prelievo
Z (mm)
Componente
Angolo di prelievo
[gradi]
Scomparto del
vassoio
Vassoio
Supporto vassoi
13 Mezzi di produzione / Allestimento Manuale operatore del calcolatore di linea UNIX
13.1 Editore allestimenti (Editore zona caricatori e SAV/SAVM) Versione software 503.xx Edizione 02/2002
424
I
t I I
- Diagonale X [mm]
offset dal centro del primo scomparto verso il centro dell’ultimo scomparto in direzione x
(valore prescritto: 0.000). V. fig. 13.1.18.
- Diagonale Y [mm]
offset dal centro del primo scomparto verso il centro dell’ultimo scomparto in direzione y
(valore prescritto: 0.000). V. fig. 13.1.18.

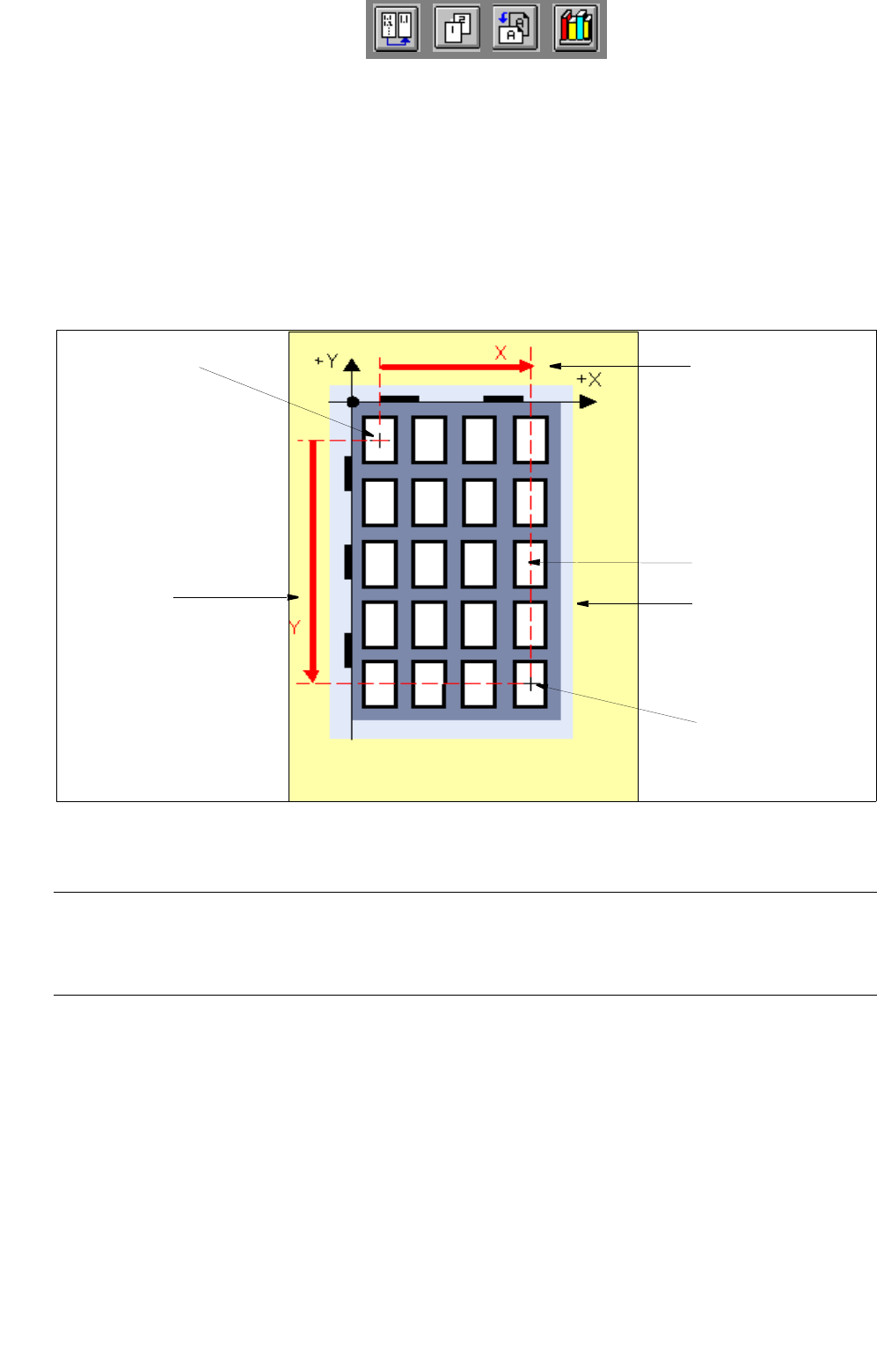

Fig. 13.1.18 Diagonale in direzone x ed y
AVVISO
Se si sono immessi valori offset che non sono possibili, i campi editazione corrispondenti vengono bordati
di rosso. Si devono correggere i valori sbagliati, solo così verranno tutti accettati.
Centro ultimo
Centro primo
scomparto
Diagonale X [mm]
Diagonale
Y [mm]
Scomparto
del vassoio
Supporto vassoi
scomparto
Manuale operatore del calcolatore di linea UNIX 13 Mezzi di produzione / Allestimento
Versione software 503.xx Edizione 02/2002 13.1 Editore allestimenti (Editore zona caricatori e SAV/SAVM)
425
I
t I I
13.1.3.6 Scambiatore pipette / Editore dati opzioni macchina
Facendo clic sull’opzione "Scambiatore pipette" sul menu SERVIZI, si apre la finestra "Editore opzioni
macchina" (v. fig. 13.1.19).
Sull’Editore dati opzione macchina si può configurare lo scambiatore pipette con le pipette occorrenti ad un
allestimento. Le pipette vengono allocate ai singoli scomparti di uno scambiatore. Entro uno scambiatore pipette
si può spostare o cancellare le pipette. Detta allocazione può essere modificata in caso di bisogno in un
momento qualsiasi.
L’Editore opzioni macchina può inoltre venire richiamato con la creazione della configurazione di una stazione,
onde poter allocare fermamente determinate pipette a determinati scomparti. Queste allocazioni possono venire
modificate solo lì.
L e pipette allocate con la configuazione della stazione a determinati scomparti vengono indicate aprendo
l’Editore dati opzioni macchina. Questi scomparti non possono venire modificati sull’Editore zona caricatori.

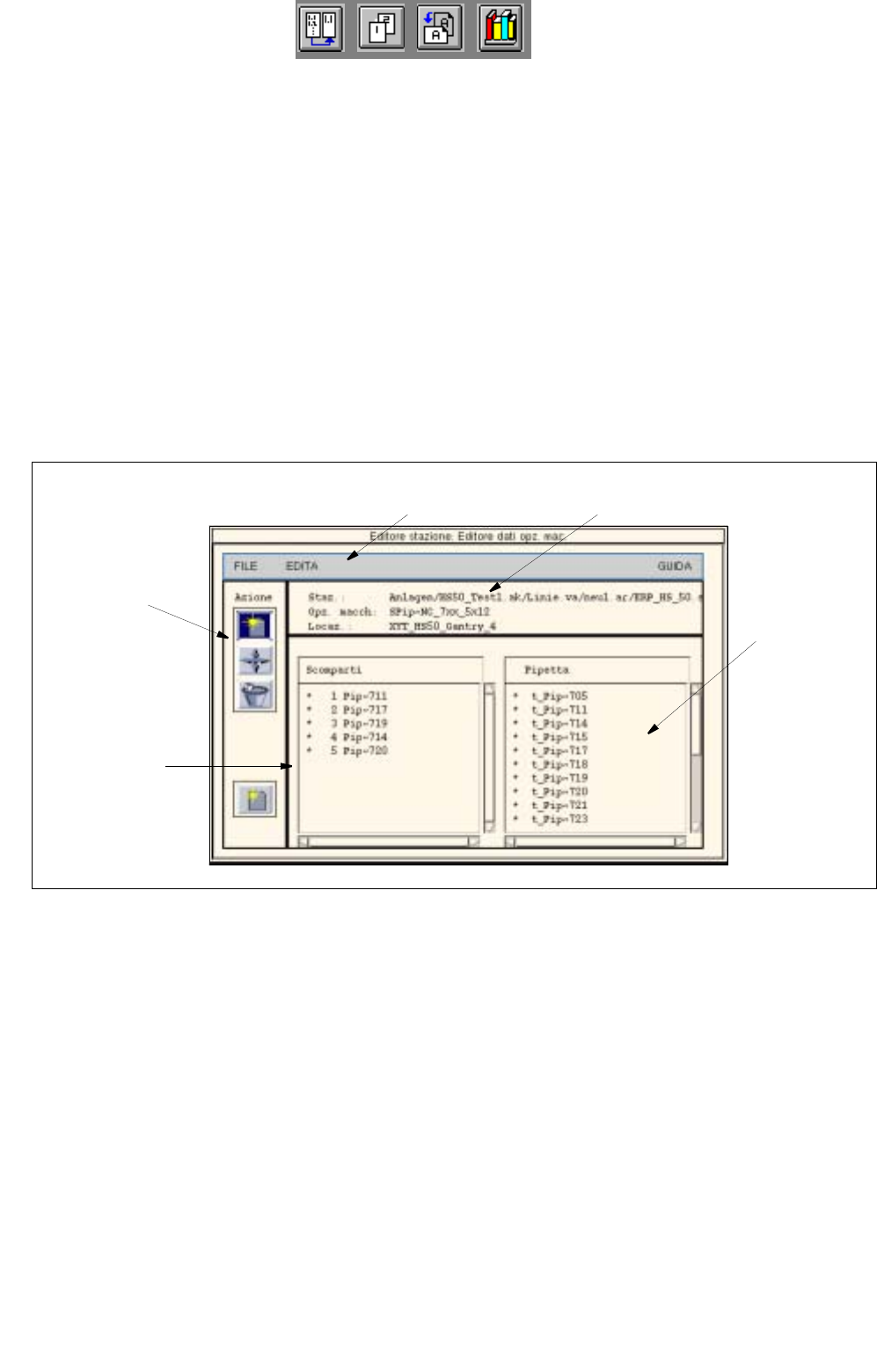

Fig. 13.1.19 Editore dati opzioni macchina, scambiatore pipette
L’Editore dati opzioni macchina è articolato nelle seguenti zone:
- Barra del menu
- Campo identificazione
- Zona comandi
- Campo selezione "Scomparti"
- Campo selezione "Pipetta"
Barra del menu Campo identificazione
Campo selez.
"Pipetta"
Zona comandi
Campo selez.
"Scomparti"
