Manuale operatore del calcolatore di li nea UNIX 17.4 Stesura dell’allestimento V e rsione software 503.xx Edizione 02/ 2002 17.4.3 Adeguamaneto manuale dell’allestimento 17 - 589 I t I I Fig. 17.4.1 Definizione di un va…
17.4 Stesura dell’allestimento Manuale operatore del calcolatore di linea UNIX
17.4.3 Adeguamaneto manuale dell’allestimento Versione software 503.xx Edizione 02/2002
17 - 588
I
t I I
FILE
Salva
FILE
Esci
Salvare l’allestimento
Allocare un
componente ad un
vassoio
Impostare la larghezza
di trasporto
Segue da pag. 17-58
Allestire il vassoio
Manuale operatore del calcolatore di linea UNIX 17.4 Stesura dell’allestimento
Versione software 503.xx Edizione 02/2002 17.4.3 Adeguamaneto manuale dell’allestimento
17 - 589
I
t I I

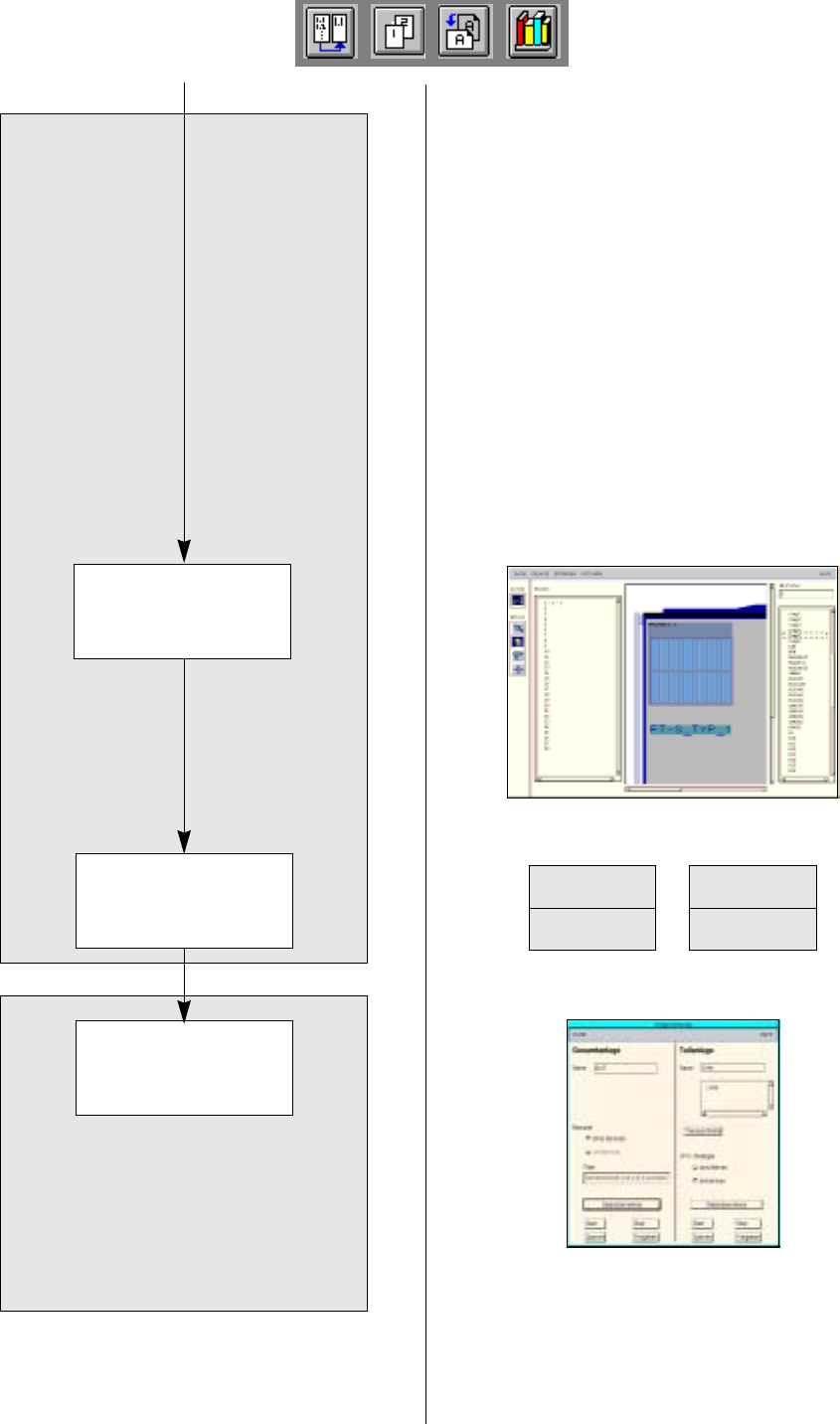

Fig. 17.4.1 Definizione di un vassoio
47. Sul menu FILE fare clic sull’opzione Esci.
Si chiude l’Editore package. Il campo di prelievo del vassoio viene rappresentato con la spaziatura indicata.
Così si alloca un componente ad un vassoio:
48. Sulla lista dei componenti fare clic su un componente, in questo caso: Comp5.
49. Fare clic sul campo blu di prelievo del vassoio.
Il componente viene allocato agli scomparti del vassoio.
L’allestimento viene salvato come segue:
50. Sul menu FILE fare clic sull’opzione Salva .
Viene salvato l’allestimento prodotto.
51. Sul menu FILE fare clic sull’opzione Esci.
Si chiude l’Editore allestimenti/l’Editore SAV.
Così si imposta la larghezza di trasporto (se non già successo):
52. Sul Desktop fare clic sul menu SERVIZI sull’opzione Controllo linea .
Si apre la finestra del Controllo della linea.
53. Fare clic sul pulsante Larghez. trasp.
Si apre un box di dialogo.
54. Attivare il pulsante Reg. larghez. al cambio scheda.
Con questa funzione, al prossimo cambio scheda la larghezza verrà regolata automaticamente.
55. Fare clic sul pulsante OK.
Si chiude il box di dialogo.
56. Sul menu FILE fare clic sull’opzione Esci.
Si chiude il Controllo della linea.
17.4 Controllo impianto Manuale operatore del calcolatore di linea UNIX
17.4.3 Adeguamaneto manuale dell’allestimento Versione software 503.xx Edizione 02/2002
17 - 590
I
t I I

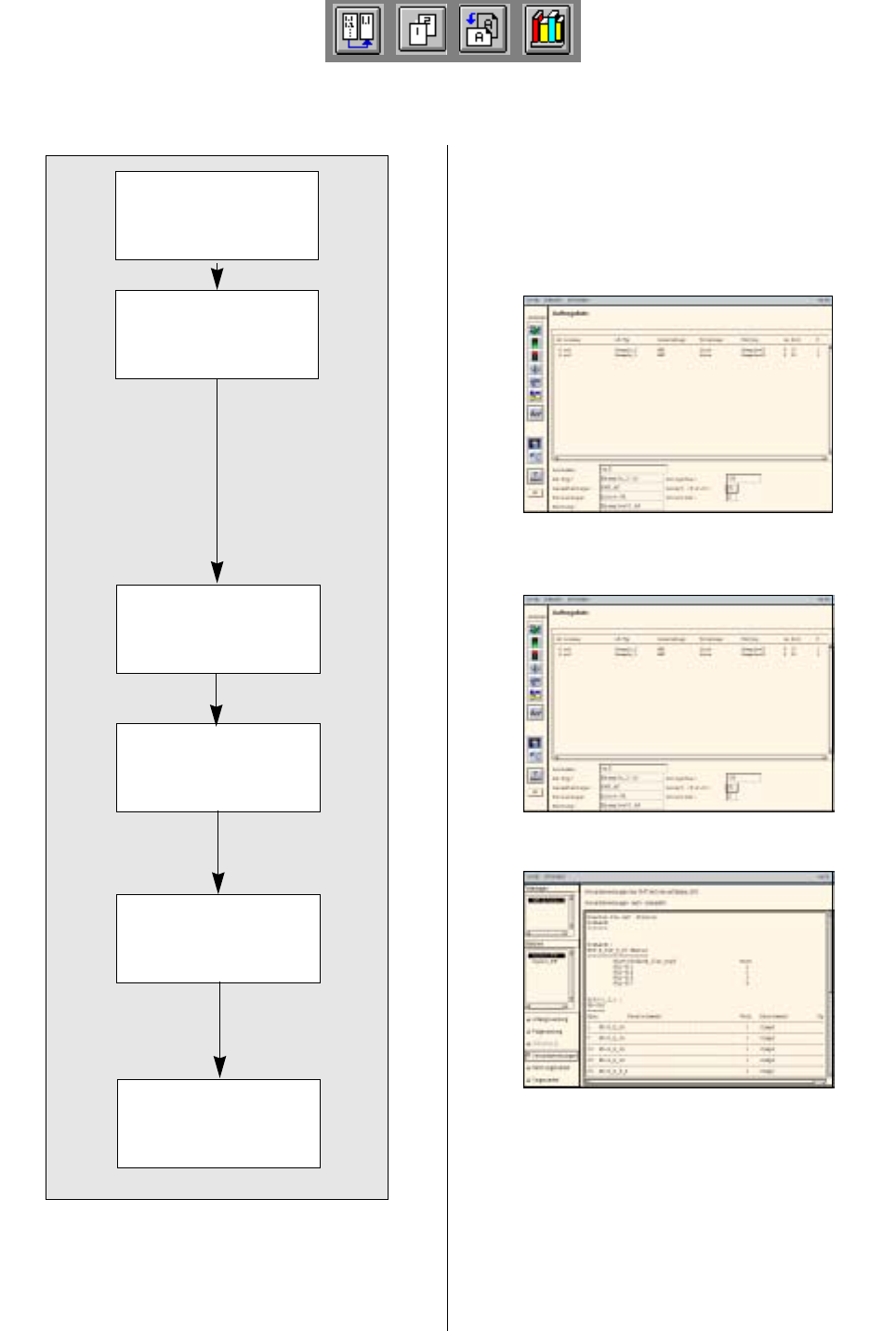

17.4 Controllo impianto
I tre circuiti stampati si possono ora produrre con l’allestimento steso.
Aprire il Controllo
lavori
Prescrivere il lavoro
Mostrare e stampare le
istruzioni di modifiche
del set up
Riallestire le stazioni
e confermare il
riallestimento
Inserire i lavori sulla
lista dei lavori
Viene avviato il
montaggio dei
lavori prescritti
