Manuale operatore del calcolatore di linea UNIX 9 Mezzi di produzione / Caricatore Versione software 503.xx Edizione 02/2002 9.1 Editore caricatori 309 I t I I 3. Allocare il tipo de lla clientela V_PLCC senza restrizion…
9 Mezzi di produzione / Caricatore Manuale operatore del calcolatore di linea UNIX
9.1 Editore caricatori Versione software 503.xx Edizione 02/2002
308
I
t I I
Editare i dati dei vassoi:
● Fare clic sul campo editazione Nome ed immettere V_PLCC per il nome del tipo della clientela.
● Fare clic sul campo editazione N ed immettere 10.
● Fare clic sul campo editazione M ed immettere 5.
● Fare clic sul campo editazione X ed immettere 145.
● Fare clic sul campo editazione Y ed immettere -27.
● Fare clic sul campo editazione Z ed immettere 6.
● Fare clic sul campo editazione dx ed immettere 186.3.
● Fare clic sul campo editazione dy ed immettere -80.6.
● Fare clic sul camo editazione Angolo ed immettere 0.
AVVISO
Per poter subito evidenziare immissioni eventualmente errate, dopo ogni
immissione si dovrebbe
azionare il tasto RETURN. Nel caso infatti che l’immissione appena effettuata sia errata, il relativo
campo editazione viene rapprensentato con un bordo rosso.

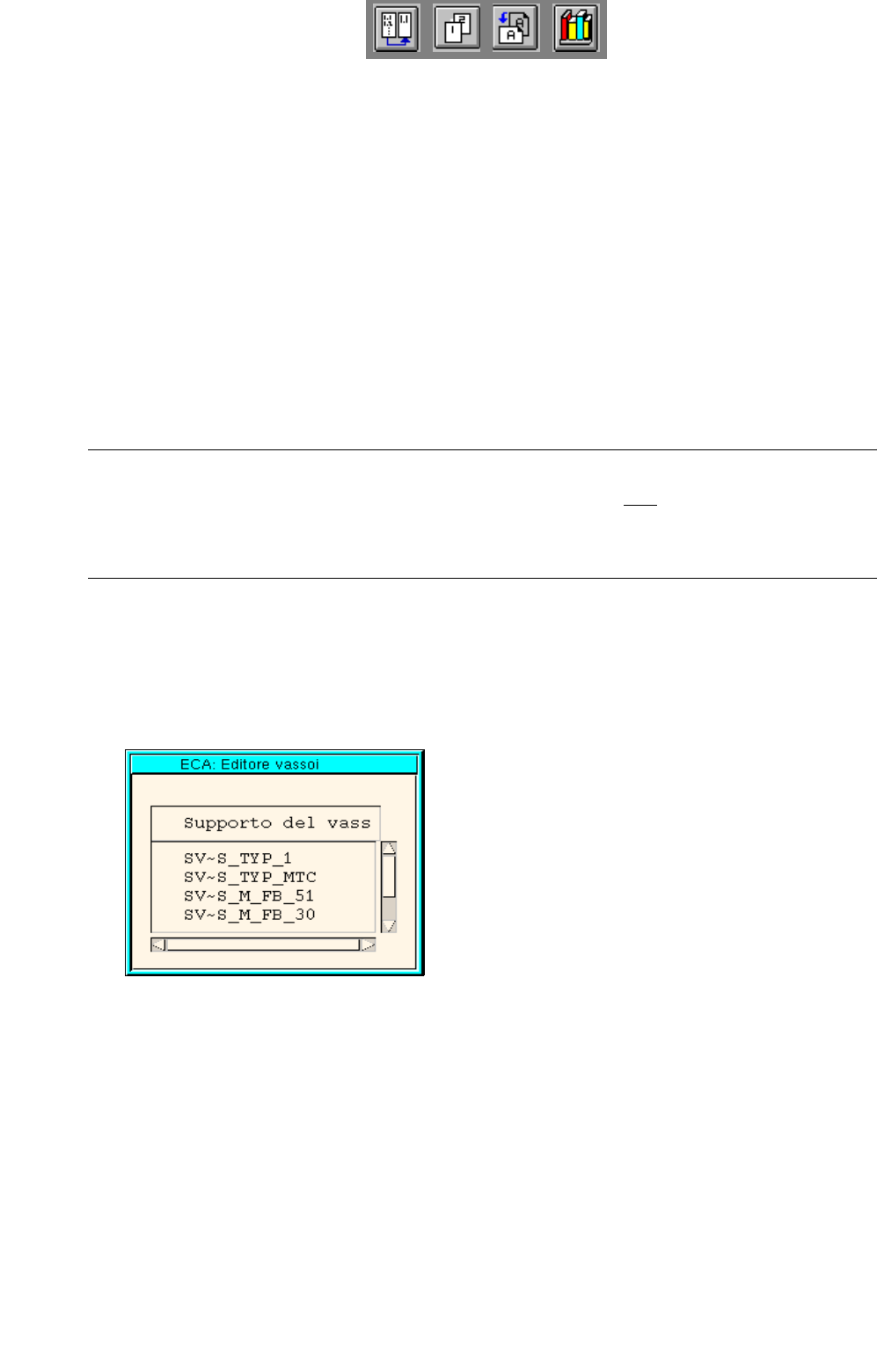

Selezionare i supporti vassoi (SVSV):
● Fare clic sul pulsante Selez.
Si apre il box di selezione con la lista dei SV a disposizione.
● Selezionare il supporto vassoi SV~S_Tipo_1.
Si chiude il box di selezione e il nome del SV selezionato viene indicato sul campo "Supporto".re
● Fare clic su OK per l’accettazione dei dati.
Si chiude l’Editore parziale "Dati vassoi".
Sul campo selezione "Caricatore piazzabile" viene indicato il nome del tipo della clientela creato.
Manuale operatore del calcolatore di linea UNIX 9 Mezzi di produzione / Caricatore
Versione software 503.xx Edizione 02/2002 9.1 Editore caricatori
309
I
t I I
3. Allocare il tipo della clientela V_PLCC senza restrizioni
● Sul campo comandi fare clic sull’icona (in caso che l’Editore caricatori si trovi ancora sul
"modo selezione").
Il pulsante "Linea" sulla zona impostazioni viene attivato automaticamente. Tutti i tipi di macchina
sono selezionati.
● Sul campo selezione "Caricatore piazzabile" selezionare l’immissione V~PLCC per il tipo della
clientela "V_PLCC".
Sul campo selezione "Caricatore" viene indicata la seguente immissione:
V~PLCC
Esempio "B" per il componente "BESO20" nella forma involucri "541"
Prescrizioni:
1. Il CO va alimentato sul tipo di macchina "SIPLACE 80F
4
" e "SIPLACE80S" con il tipo della clientela
"CA_VSO20" (basante sul caricatore a nastro a 8mm elettrico) solo
sul lato sinistro della macchina (visto
in direzione di trasporto).
2. Il CO deve potersi inoltre allestire sul tipo di macchina "SIPLACE 80F
4
" con il caricatore lineare da 9,5mm.
3. Il CO deve inoltre potersi allestire sul tipo di macchina "SIPLACE80S" con il caricatore a nastro da 12mm.
Prassi:
1.Impostare l’Editore caricatori per l’elaborazione del CO
● Fare clic sul campo editazione "Componente", immettere il nome del CO BESO20 e concludere
l’immissione con RETURN.
Sul campo editazione "Forma involucri" viene indicato il numero della forma involucri ("541")
allocata al CO "BESO20" e nel campo Nome GF viene indicato il commento immesso
sull’Editore GF.
9 Mezzi di produzione / Caricatore Manuale operatore del calcolatore di linea UNIX
9.1 Editore caricatori Versione software 503.xx Edizione 02/2002
310
I
t I I
2. Creare il tipo della clientela "CA_VSO20" ed editare i dati dei caricatori
● Sul campo comandi fare clic sull’icona oppure sull’icona .
● Sul campo selezione "Caricatore piazzabile" selezionare con doppio clic l’immissione
CA~S_8_EL per il caricatore a nastro a 8mm elettrico. Si apre l’Editore parziale "Dati caricatori"
per la definizione dei tipi dela clientela (nome, valori di correzione per l’offset del package, tempo
di vibrazione).

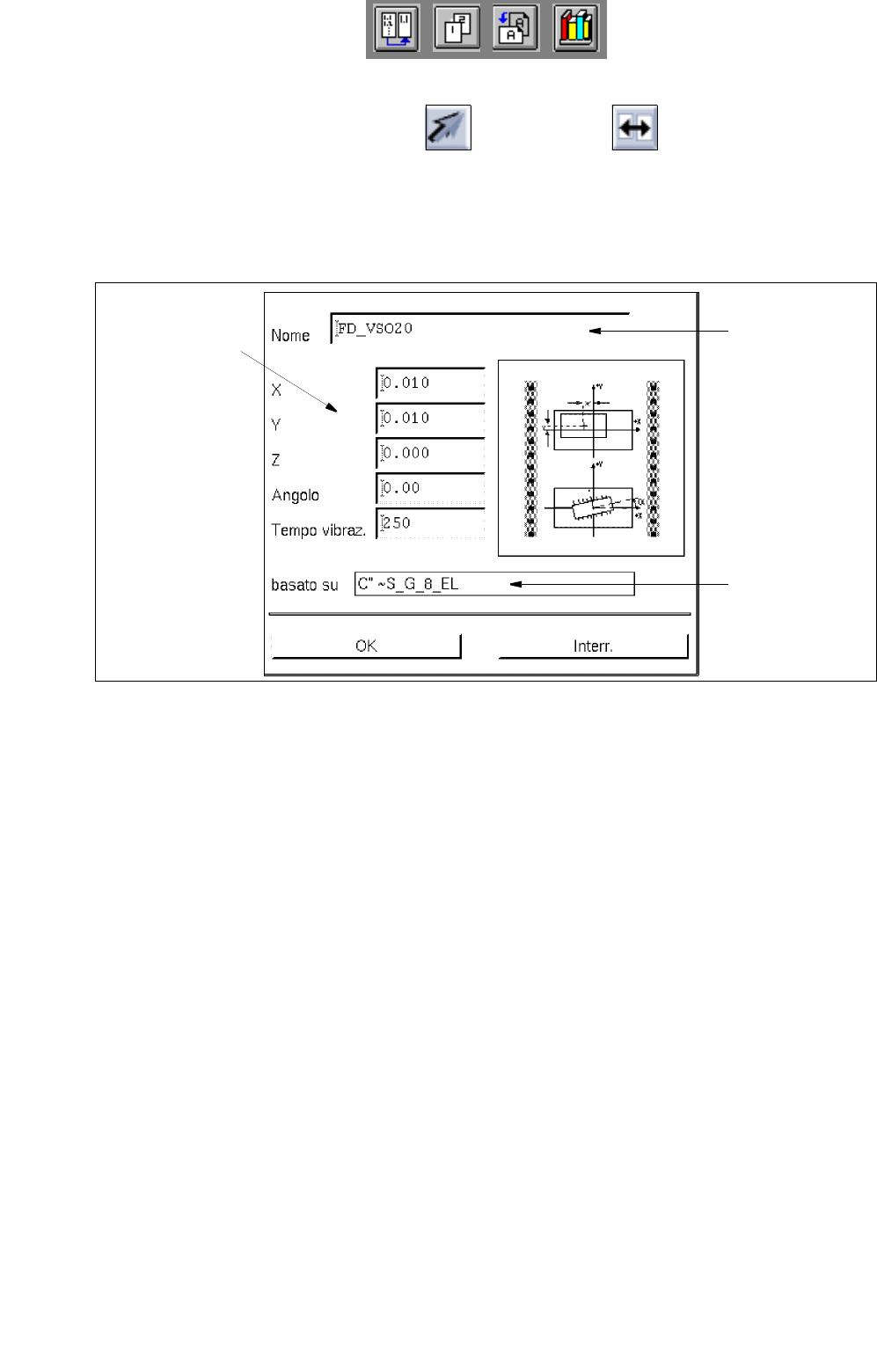

Fig. 9.1.4 Editore parziale "Dati dei caricatori"
Significato dei campi editazione (v. anche cap. 13)
- Nome
Nome del tipo della clientela
- X [mm]
Disallineamento centro del CO verso lo scomparto del caricatore in direzione x
- Y [mm]
Disallineamento centro del CO verso lo scomparto del caricatore in direzione y
- Z [mm]
Valori di correzione in direzione z per l’altezza di prelievo del CO dallo scomparto del caricatore
(normalmente non si deve immettere nessun valore, dato che l’altezza di prelievo è prescritta nei Dati
macchina).
- Angolo [gradi]
Angolo di prelievo del CO nello scomparto del caricatore (prescritto per via del package)
- Tempo di vibrazione [ms]
Tempo di vibrazione del tipo di caricatore selezionato
(il tempo di vibrazione vale contemporaneamente per entrambi gli scomparti del caricatore).
Campo editaz.
"Nome"
Nome del tipo
SIEMENS
(tipo default)
Campi editazione
"Offset package e
tempo di vibrazione"
