Manuale operatore del calcolatore di linea UNIX 17.3 Descrizione dei componenti e dei circuiti stampati V e rsione software 503.xx Edizione 02/2002 17.3 .2 Circuito stampato 2: tema centrale Descriz. della forma involucr…
17.3 Descrizione dei componenti e dei circuiti stampati Manuale operatore del calcolatore di linea UNIX
17.3.2 Circuito stampato 2: tema centrale Descriz. della forma involucri (GF) Versione software 503.xx Edizione 02/2002
17 - 558
I
t I I
Segue da pag. 17-28

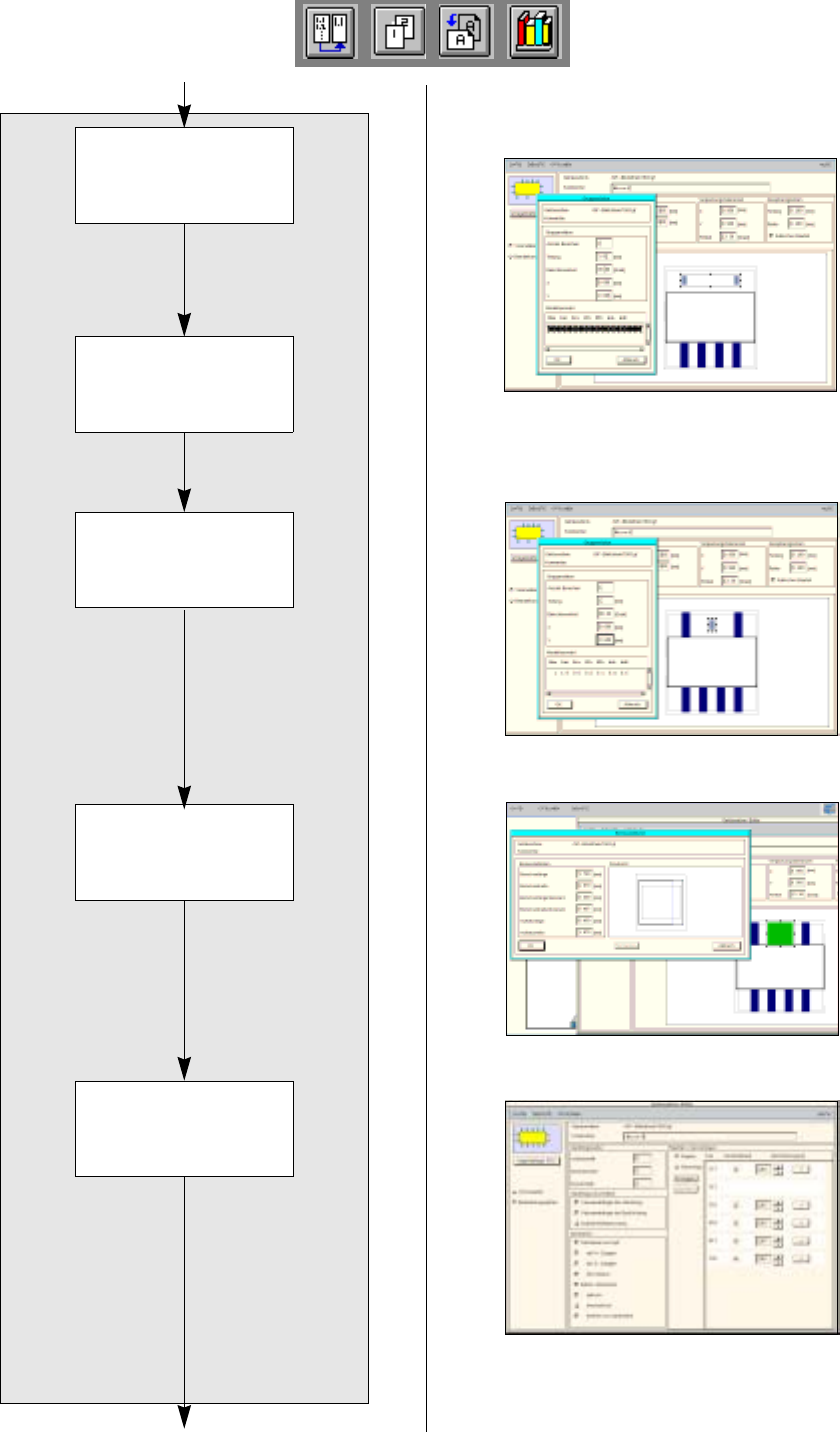

Immettere i dati di
elaborazione
Descrizione della forma involucri della GF No. 1503
Creare il gruppo
piedini
Accettare il modello
piedini
Creare il gruppo
piedini
Definire il modello
piedini
Segue a pag. 17-32
Manuale operatore del calcolatore di linea UNIX 17.3 Descrizione dei componenti e dei circuiti stampati
Versione software 503.xx Edizione 02/2002 17.3.2 Circuito stampato 2: tema centrale Descriz. della forma involucri (GF)
17 - 559
I
t I I
Come si crea il primo gruppo piedini superiore (piedini 5 e 7) e come si accetta il modello piedini del
gruppo piedini inferiore:
75. Fare clic sul pulsante Crea.Si apre la finestra Dati gruppi..
76. Ricoprire i valori default dei campi editazione con i dati dei gruppi piedini della forma involucri 1503 (v.
figg. Guida contestuale) e confermare con il tasto Enter, v. Tab.:
Ogni qualvolta si preme il tasto Enter viene adeguata la raffigurazione del gruppo piedini (superfici in gri-
gio).
77. Sulla zona Selezione modello fare clic sul gruppo piedini inferiore creato.
78. Fare clic sul pulsante OK.
Si chiude la finestra Dati gruppi. I dati dei modelli vengono adottati per il gruppo superiore. La forma invo-
lucri viene ora rappresentata con i piedini sul lato inferiore e con entrambi i piedini sul lato superiore.
Così si crea il secondo gruppo piedini superiore (piedino 6):
79. Fare clic sul pulsante Crea.
Si apre la finestra Dati gruppi..
80. Ricoprire i valori default sui campi editazione con i dati dei gruppi piedini della forma involucri 1503 (v.
figg. Guida contestuale) e confermare con il tasto Enter, v. Tab.:
Ogni qualvolta si preme il tasto Enter viene adeguata la raffigurazione del gruppo piedini (superfici in grigio).
81. Fare clic sul pulsante OK. Si chiude la finestra Dati gruppi.
Così si definisce il modello piedini del secondo gruppo piedini superiore:
82. Fare doppio clic sul gruppo piedini sulla raffigurazione.
83. Fare clic sul pulsante Pied/Ball.
Si apre la finestra Dati dei modelli piedini.
84. Immettere i dati dei modelli piedini, v. Tab.:
In questo esempio si possono adottare i valori calcolati automaticamente degli altri campi editazione.
Il modello piedini viene rappresentato graficamente ed adeguato dopo ogni immissione.
85. Fare clic sul pulsante OK.
Si chiude la finestra Dati modelli piedini. I piedini della forma involucri sono ora completamente definiti.
La raffigurazione corrisponde alla forma involucri sul foglio dati.
I dati di elaborazione della forma involucri 1503 si definiscono come segue:
86. Fare clic sul pulsante Dati di elaborazione.
Viene rappresentata la vista per l’immissione dei dati di elaborazione.
87. Sulla zona comando attivare il pulsante Pipetta.
88. Fare clic sul pulsante Crea.
Si chiude la finestra di selezione, la pipetta viene accettata sulla zona visualizzazione.
89. Fare clic su una pipetta, in questo caso: 615.
Si chiude la finestra di selezione, la pipetta viene accettata.
90. Selezionare analogamente tutte le altre pipette necessarie, in questo caso: 618.
91. Attivare il pulsante Tp. sens.
92. Fare clic sul pulsante Crea.
Si chiude la finestra di selezione, il tipo di sensore viene accettato sulla zona visualizzazione.
Numero piedini Spaz. Angolo piedini
X (GP
Off
) Y (GP
Off
)
1 1 90 0 2.625
Lungh. piedini LP Largh. piedini b1
1.75 1.87
Numero piedini Spaz.e1 Angolo piedini
X (GP
Off
) Y (GP
Off
)
2 3.81 90 0 2.625
17.3 Descrizione dei componenti e dei circuiti stampati Manuale operatore del calcolatore di linea UNIX
17.3.2 Circuito stampato 2: tema centrale Descriz. della forma involucri (GF) Versione software 503.xx Edizione 02/2002
17 - 560
I
t I I
FILE
Salva
FILE
Salva
FILE
Esci

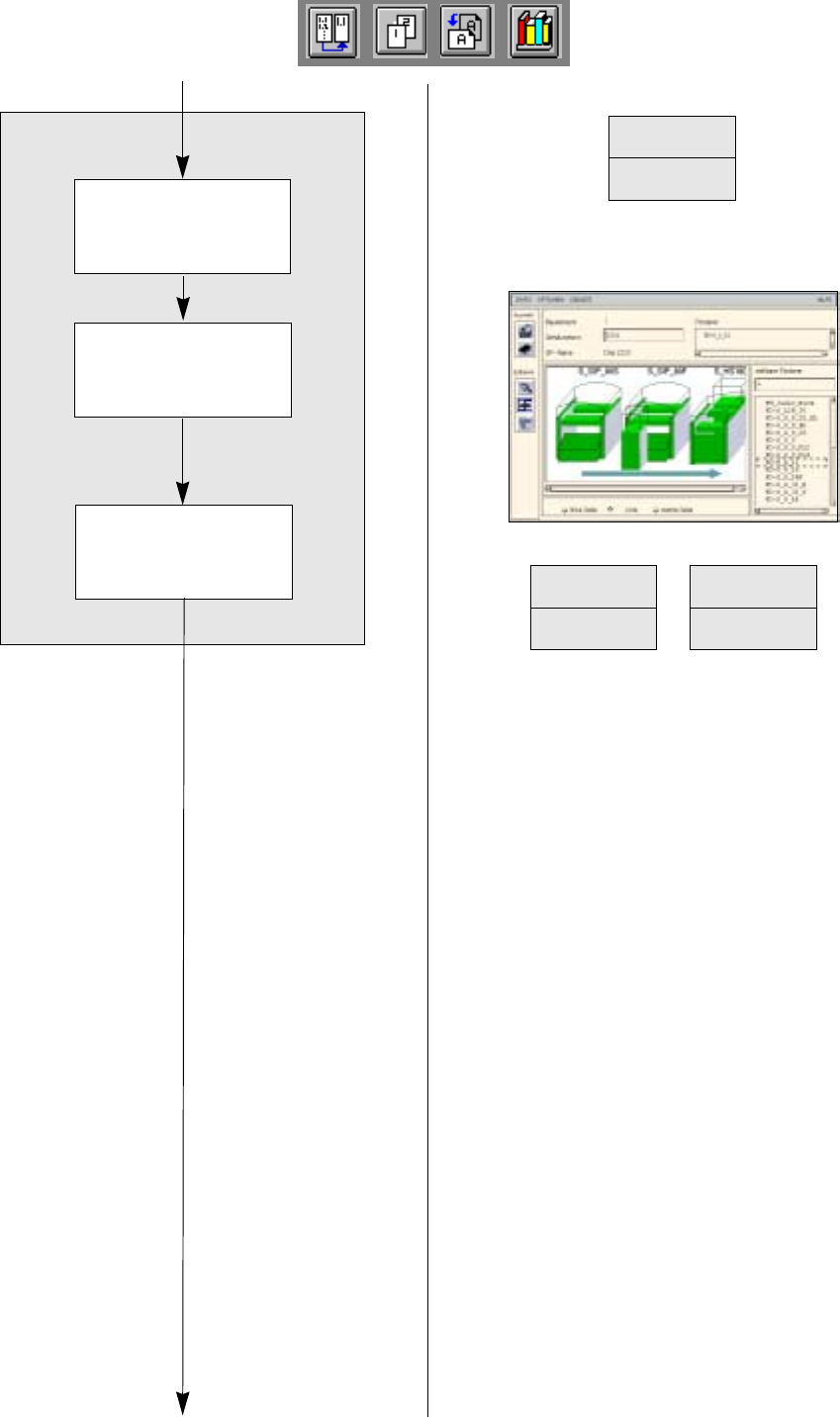

Salvare i dati della
forma involucri
Segue da pag. 17-30
Salva allocazione
GF-caricatore
Descrizione della forma involucri della GF No. 1503
Segue a pag. 17-34
Allocare la forma
involucri ad un
caricatore
