Manuale operatore del calcolatore di linea UNIX 6 Prodotto / Forma involucri
Versione software 503.xx Edizione 02/2002 6.1 Editore forma involucri (Editore GF)
215
I
t I I

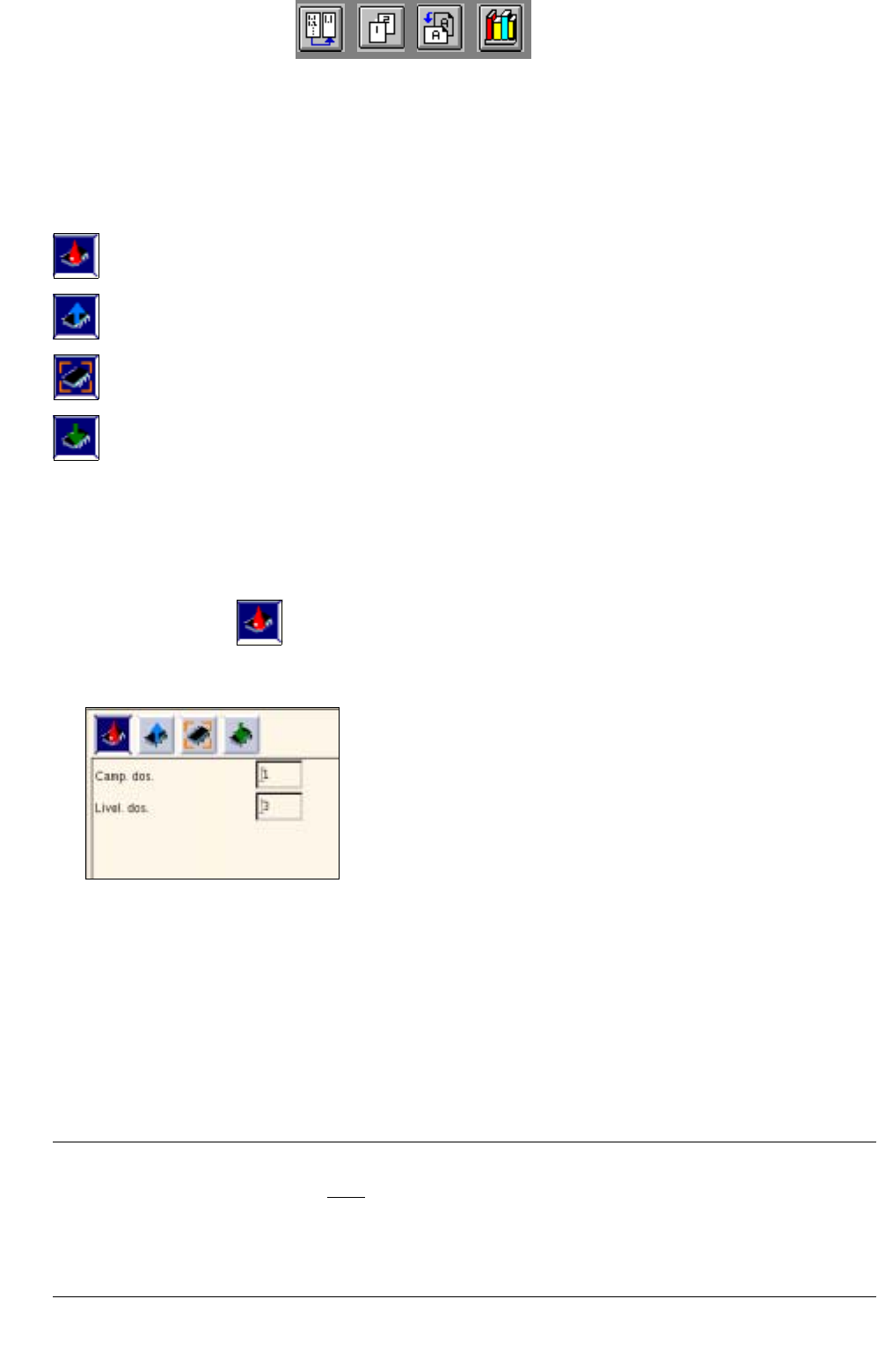

6.1.2.10 Campi selezione dell'Editore forma involucri - vista "Dati di elaborazione"
A sinistra, accanto alla zona comandi, sono disposte le seguenti quattro icone, grazie alle quali si può
commutare la visualizzazione sui rispettivi campi di selezione per stabilire i dati Handling:
- visualizzare il campo di selezione per la procedura di dosaggio (impostazione default)
- visualizzare il campo di selezione per la procedura di prelievo
- visualizzare il campo di selezione per la procedura di centraggio
- visualizzare il campo di selezione per la procedura di montaggio
Campo selezione per la procedura d’incollaggio
In questo campo selezione di stabiliscono i dati per la procedura d’incollaggio.
● Fare clic sull’icona .
Viene visualizzato il campo di selezione con le caselle di testo per immettere i dati di dosaggio.
- Camp. dos. qui viene immesso il numero del campione di dosaggio definito
per la forma involucri attuale (v. cap. 7).
- Livel. dos qui viene immesso per il livello di dosaggio un numero da 1 a
20. Il numero indica la quantità di colla definita per ogni livello
di dosaggio sull'unità di dosaggio. Il livello di dosaggio minimo
(1) corrisponde alla quantità minima di colla.
AVVISO
Nel campo "Livello di dosaggio" si deve
inserire un numero.
Se nel campo "Campione di dosaggio" non è immeso alcun numero, vale come prescrizione del
campione di dosaggio automaticamente un "1", vale a dire che il punto colla viene piazzato central-
mente rispetto alla posizione di centraggio.
6 Prodotto / Forma involucri Manuale operatore del calcolatore di linea UNIX
6.1 Editore forma involucri (Editore GF) Versione software 503.xx Edizione 02/2002
216
I
t I I
Modalità di editazione:
(vale anche per la procedura di editazione nei campi di selezione a seguito descritti).
● Fare clic sul campo editazione, immettere i numeri relativi e confermare l'immissione con il tasto
RETURN.
AVVISO
Se si sono immessi numeri non consentiti (ad es. un numero troppo alto) oppure segni e lettere non
consentiti, i campi errati vengono rappresentati con un bordo rosso e si devono correggere.

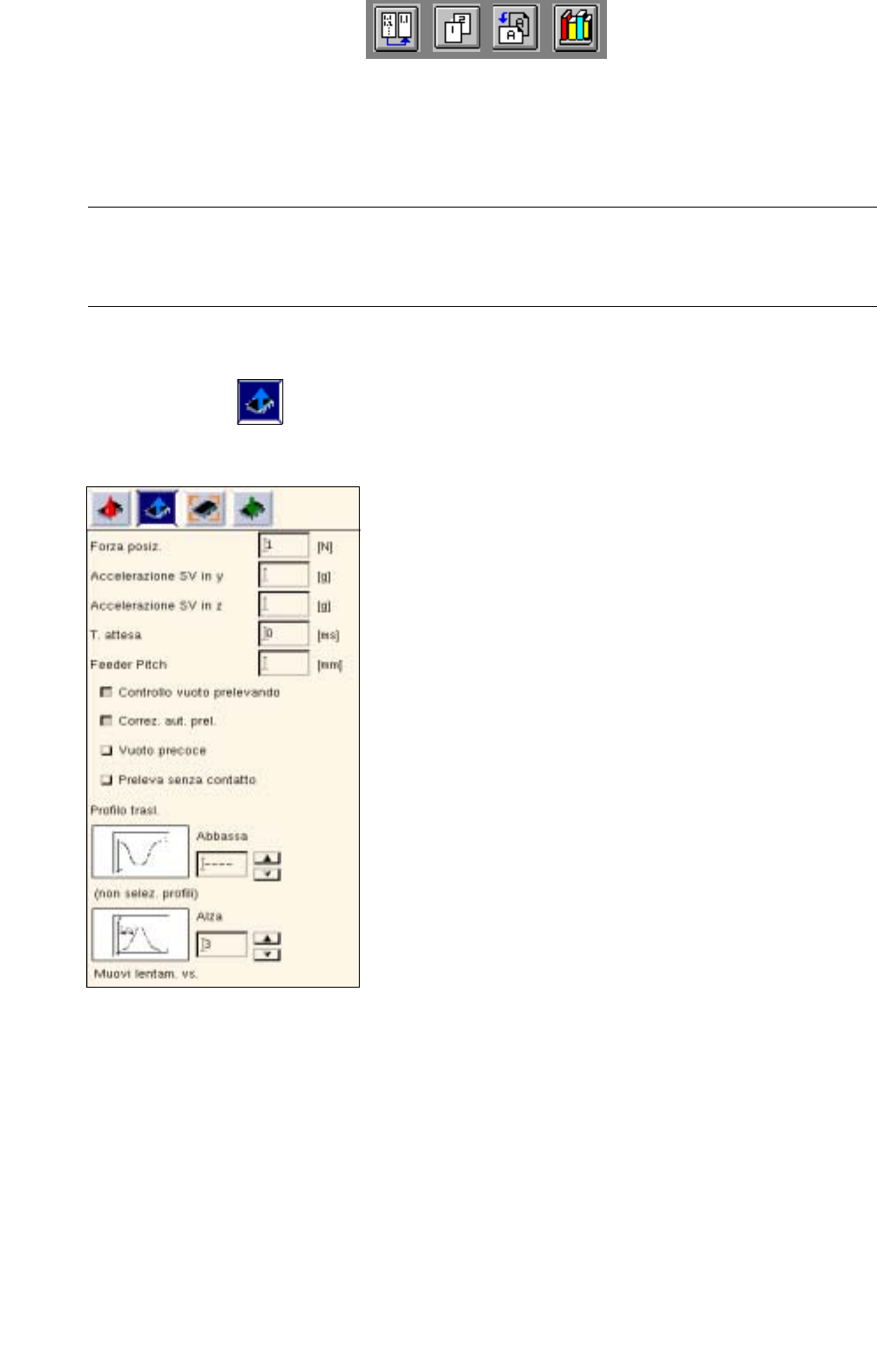

Campo di selezione per la procedura di prelievo
● Fare clic sull’icona .
Viene visualizzato il campo selezione per stabilire l’Handling nella procedura di prelievo.
- Forza posiz. [N] come prescrizione per la forza viene qui immesso un valore
da 1 a 10che può poi venire convertito sulla forza effettiva
(vedi tabella a seguito).
La regolazione della forza con la quale la pipetta viene
posizionata sul CO ovvero il CO viene posizionato sul circuito
stampato, dipende dai seguenti parametri:
materiale dell’involucro del CO
grandezza del CO
materiale della pipetta
composizione (consistenza) dell’adesivo o
della pasta salda
Manuale operatore del calcolatore di linea UNIX 6 Prodotto / Forma involucri
Versione software 503.xx Edizione 02/2002 6.1 Editore forma involucri (Editore GF)
217
I
t I I
La tabella a seguito riportata mostra la conversione del valore immesso (prescrizione forza) nel valore
della forza effettiva di posizionamento per il tipo di testa di montaggio di volta in volta impiegato e per le
pipette usate.
Se il valore immesso giace al di sotto o al di sopra del campo forza possibile, viene impostata la forza
minima ossia massima di posizionamento del tipo di testa in questione (v. caselle ombreggiate).
- Accelerazione SV in y [g] qui si può inserire un valore tra > 0.1 e < 1.2 per l’accelerazione
dell’asseY (asse di alimentazione) dell’SAVM.
- Accelerazione SV in z [g] qui si può inserire un valore tra > 0.1 e < 0.8 per l’accelerazione
dell’asse Z (asse elevatore) dell’SAVM.
AVVISO
Se nella casella "accelerazione SV in y [g]" ossia "accelerazione SV in z [g]" non si inserisce nessun
valore, l’asse in questione dell’SAVM si movimenta ad accelerazione massima.
Spesso però è necessario ridurre l’accelerazione, dato che figurano componenti che potrebbero cadere
dai vassoi al momento in cui i supporti vassoi vengono introdotti nella stazione di montaggio oppure movi-
mentando il lift in giù o in su a velocità massima degli assi.
- T. attesa [ms] qui si può immettere un valore per il tempo d’attesa espresso in
ms per il prelievo del componente
Valore immesso [N]
(prescrizione forza)
Forza di posiziona-
mento effettiva [N]
per
testa a revolver
con pipette 3xx o
6xx
Forza di posiziona-
mento effettiva [N]
per
testa a revolver
con pipette 7xx,
8xx o 9xx
Forza di posiziona-
mento effettiva [N]
per
testa IC
con pipette 4xx
1
2,4 2,4 1,3
22,42,42
3333
4444
5
455
6
4 56
7
4 57
8
4 58
9
4 59
10
4 510
Tab. 6.1 - 1 Forze di posizionamento
