8.1.3 Finestra di applicazione dell'Editore strutture
A seguito si spiegano le parti della finestra di applicazione e le loro funzioni.

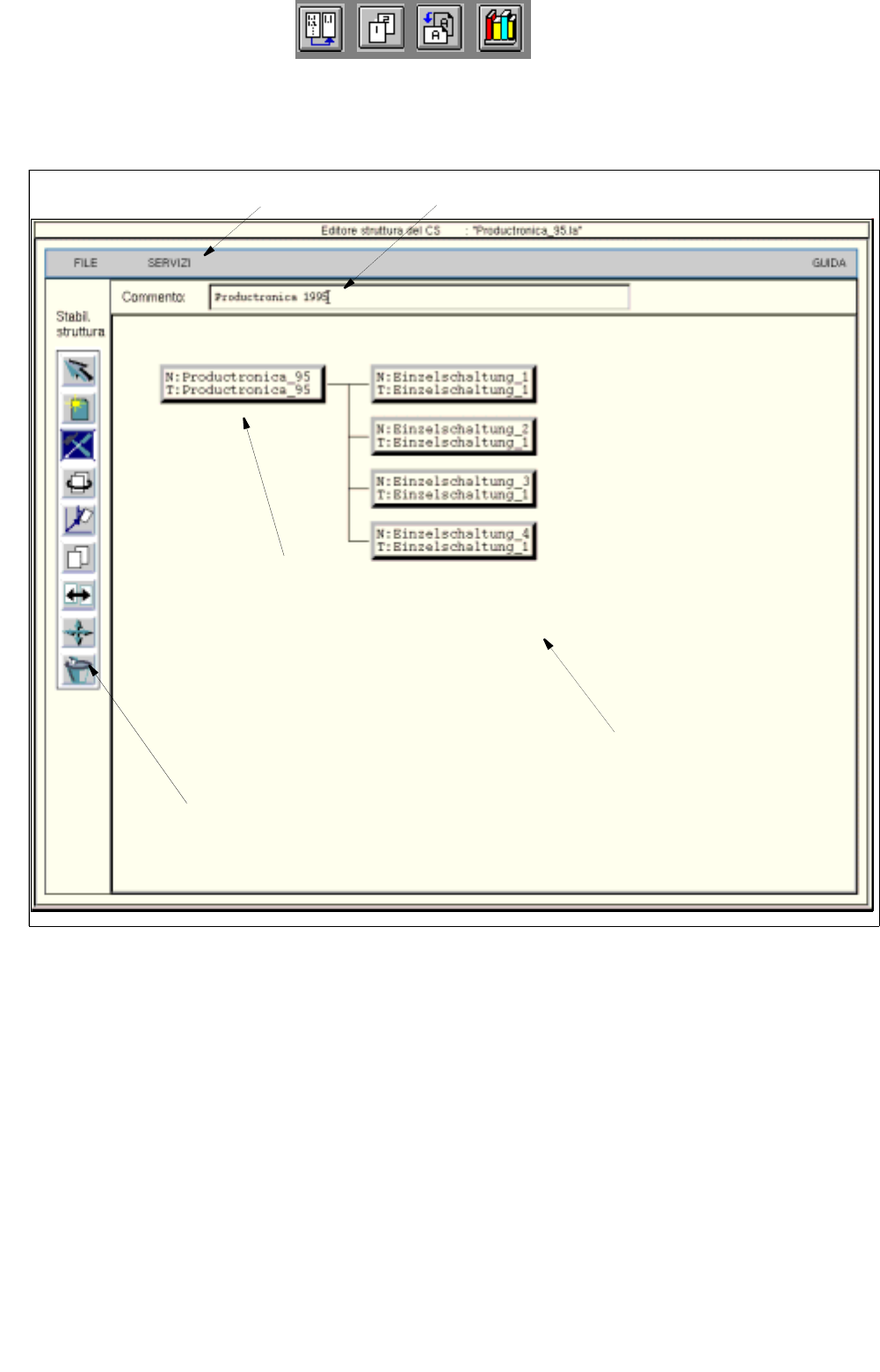

Fig. 8.1.4 Finestra di applicazione "Editore strutture" (mode struttura)
La finestra di applicazione è suddivisa come segue:
- Barra del menu
- Zona visualizzazione
- Zona comandi (solo nel mode struttura)
- Zona impostazioni (solo nel mode grafica, v. fig. 8.1.6)
Barra del menu
Zona visualizzazione
Zona comandi
Struttura parziale
superiore
Campo editazione
8 Prodotto / Circuito stampato Manuale operatore del calcolatore di linea UNIX
8.1 Editore circuiti stampati Versione software 503.xx Edizione 02/2002
254
I
t I I
Barra del menu
La barra del menu comprende i menu "FILE", "SERVIZI" e "GUIDA".
Le funzioni delle voci di menu "Apri..." e "Copia CS" sul menu "FILE" vengono spiegate al sottocap. 8.1.3.1.
Il menu "SERVIZI" è spiegato ampiamente al sottocap. 8.1.3.2.
AVVISO
Dati che i menu "FILE" e "GUIDA" sono qui simili per funzione e comando ad altri casi di applicativi del
Calcolatore di linea, vengono descritti una sola volta ampiamente al cap. 2.
Campo editazione
Sul campo editazione si può immettere un commento a scelta dalla lunghezza di 65 segni al massimo.
Zona visualizzazione
Sulla zona visualizzazione su può rappresentare il circuito stampato selezionato a seconda del "mode" attivo
in due diverse maniere:
- Aprendo l'editore, questi si trova dapprima sul "mode struttura" (v. fig. 8.1.4). Vengono con ciò rappresen-
tati il nome e la struttura del circuito stampato caricato. Per manipolare la struttura del CS, si devono sele-
zionare le singole strutture parziali del CS facendo clic con il mouse.
- Se l'Editore invece si trova sul "mode grafica" (v. fig. 8.1.6), allora viene rappresentato graficamente il cir-
cuito stampato completo (a seconda della selezione degli elementi, v. sottocap. 8.1.3.4) con tanto di posi-
zioni di montaggio, fiducial, ink dot, sistemi di coordinate etc. Se anche per una sola struttura parziale i
valori offset non sono definiti completamente, oltre alla rappresentazione del CS viene indicata una
"Grafica della struttura" (v. fig. 8.1.7).
Zona comandi
Ogni comando su questa zona viene simbolizzato da una icona. Se nella zona visualizzazione è selezionata
una struttura parziale del CS, la si può manipolare servendesi del comando attivo (v. sottocap. 8.1.3.3).
Zona impostazioni
Se l'Editore strutture si trova sul "mode grafica" (v. fig. 8.1.6), tramite le possibilità di selezione si possono
impostare diverse opzioni di visualizzazione di detta zona (v. sottocap. 8.1.3.4).
Manuale operatore del calcolatore di linea UNIX 8 Prodotto / Circuito stampato
Versione software 503.xx Edizione 02/2002 8.1 Editore circuiti stampati
255
I
t I I
8.1.3.1 Menu FILE
AVVISO
A seguito vengono descritte solo le prime voce del menu. Le funzioni delle ulteriori voci sono
descritte al cap. 2.
- Richiamare l'Editore strutture per l'elaborazione di un nuovo circuito stampato
● Selezionare FILE --> Apri....
Si apre il FSB per la selezione di un nuovo circuito stampato (v. pag. 8 - 252).
● Selezionare il CS e confermare con Ok.
La struttura del CS selezionato viene rappresentata nella zona visualizzazione delle nuova finestra.
Oppure (per ottenere una finestra vuota per un nuovo CS):
● Digitare il nuovo nome.
Si apre la finestra dell'Editore strutture con il nome del nuovo CS.
- Copiare il circuito stampato
Con ciò è possibile la riproduzione di un circuito stampato caricato. Vengono copiati anche tutti i dati
(posizione di montaggio, scheda e fiducial della scheda) dell'originale.
● Sulla zona comandi attivare l'icona .
(La freccia dell’icona è rivolta da giù in su da destra a sinistra).
● Fare clic sulla struttura parziale del CS più in alto nella struttura del CS (v. fig. 8.1.4).
● Selezionare la voce di menu FILE --> Copia CS.
Compare il seguente box di dialogo:
● Digitare il nome e confermare con OK.
Viene rappresentata sul monitor una seconda finestra dell'Editore strutture con il nome del nuovo
CS e con la struttura copiata.
