6.1.2.7 Zona comandi dell'Editore forma involucri - vista "Dati di elaborazione"
Nelle zona comandi (v. fig. 6.1.4) vengono messe a disposizioni due tipi di elementi (pipette o tipi di sensori),
i quali si possono creare o cancellare grazie ai comandi corrispondenti. I tipi di elementi richiesti vengono
selezionati facendo clic sul pulsante accanto al loro nome.
COMANDI
Le modalità per l'esecuzione dei comandi vengono descritte a seguito.
- Creare
Con ciò si possono generare le pipette e i tipi di sensori necessari alla forma involucri attuale.
● Attivare il pulsante del tipo di elemento richiesto.
● Fare clic su Crea.
Si apre la finestra di selezione con la lista di tutti i tipi definiti dell'elemento selezionato.

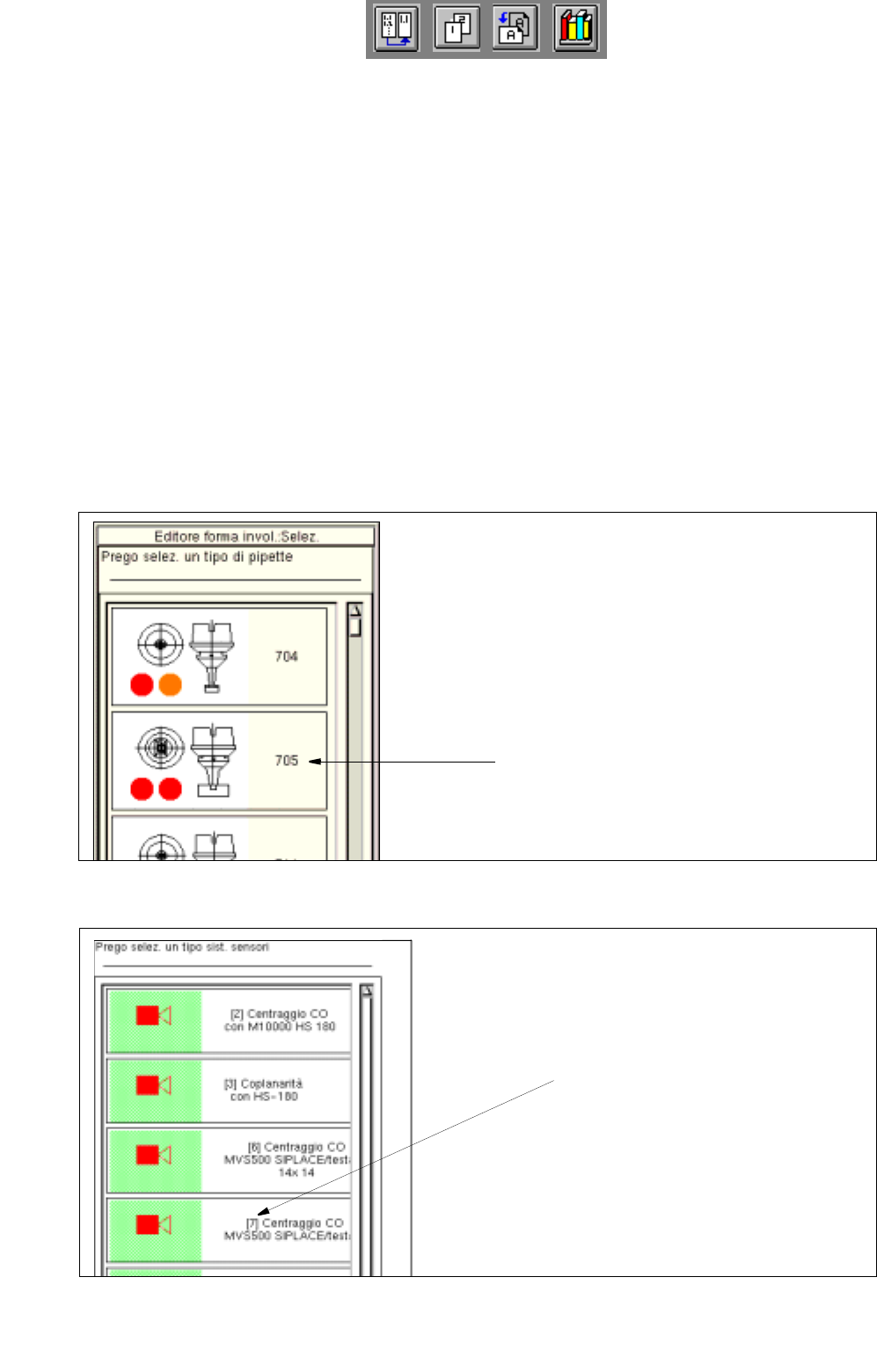

Fig. 6.1.7 Finestra di selezione"Tipo di pipette"
Fig. 6.1.8 Finestra di selezione"Tipo di sistema sensori"
pipetta del tipo 7xx
Numero del
tipo sistema sensori
Manuale operatore del calcolatore di linea UNIX 6 Prodotto / Forma involucri
Versione software 503.xx Edizione 02/2002 6.1 Editore forma involucri (Editore GF)
205
I
t I I
● Fare clic sull’elemento richiesto (tipo sistema sensori o pipetta).
Si chiude la finestra di selezione.
Se è stato selezionato un elemento della specie "Tipo sensore“, sulla zona visualizzazione della
finestra d’ applicazione verranno rappresentati il simbolo del tipo sistema sensori creato e il suo
numero (v. fig. 6.1.5).
Selezionando un elemento della specie "Pipetta", verrà visualizzato il numero della pipetta creata.
Accanto verrano poi rappresentati gli elementi di comando per la determinazione dei parametri
per l’esecuzione speciale "Accelerazione" (v. fig. 6.1.9).
AVVISO
Dato che per le pipette del tipo 3xx non è possibile l’esecuzione speciale, non verranno visualizzati gli
elementi di comando.
- Cancellare
Si può cancellare un elemento disponibile.
● Fare clic sul pulsante del tipo di elemento.
Vengono visualizzate tutti gli elementi del tipo selezionato.
● Selezionare l'elemento sulla zona visualizzazione. L’elemento è evidenziato in scuro.
● Fare clic su Elimina nella zona comandi.

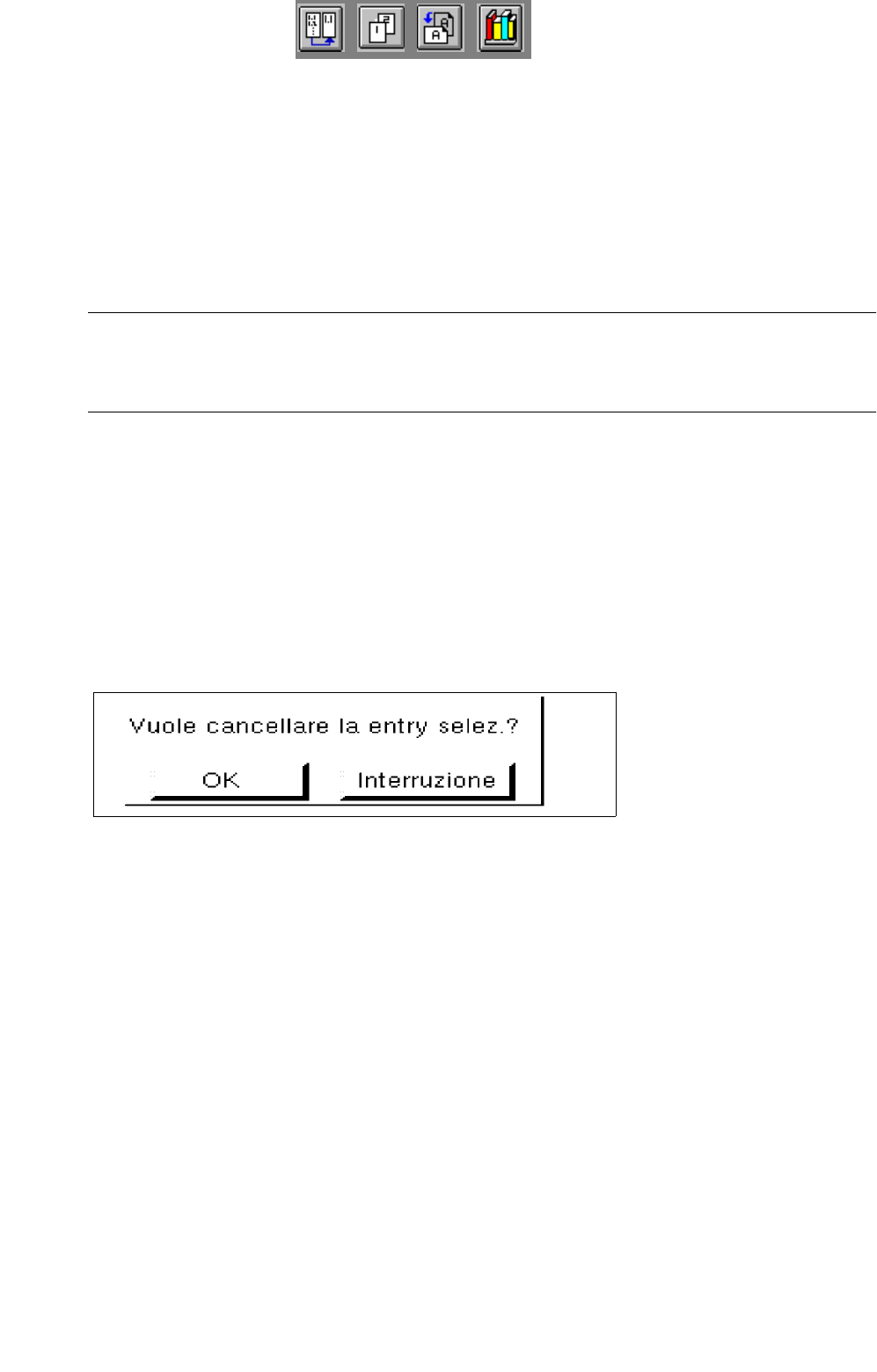

Si apre il seguente box di dialogo.
● Fare clic su OK nel box di dialogo.
Il box di dialogo si chiude.
L’elemento non viene più rappresentato nella zona visualizzazione.
6 Prodotto / Forma involucri Manuale operatore del calcolatore di linea UNIX
6.1 Editore forma involucri (Editore GF) Versione software 503.xx Edizione 02/2002
206
I
t I I
Tipi di pipette
Sulla tabella qui a seguito sono elencati i tipi di pipette impiegabili per i singoli tipi di macchine e di teste.
La prima cifra nella definizione del tipo di pipette si riferisce al tipo di macchina e di testa sulla quale la
pipetta viene impiegata.
La seconda cifra si riferisce in genere al materiale della pipetta. Questa cifre può però anche indicare che si
tratta di una pipetta speciale:
0 = acciaio,
1 = plastica,
2 ... 9 = etc.
La cifra "9" viene impiegata per pipette speciali programmabili a scelta.
L’ultima cifra si riferisce alla grandezza della pipetta: 1 = la pipetta più piccola
Per pure applicazioni SIPLACE sono rilevanti solo i tipi di pipette 3xx, 4xx, 6xx, 7xx, 8xx e 9xx.
AVVISO
Una dettagliata rappresentazione delle pipette standard attuali è riportata al Cap. 17 del manuale operatore
"SIPLACE 80S-20/F
4
", edizione 02/2000.
Tipo di pipetta Tipo di macchina e tipo di testa
2xx HS-180 con scambiatore pipette
3xx SP-120, SIPLACE 80S-15/F3 per testa a revolver con i vecchi segmenti (versione 1)
che non sono idonei allo scambiatore pipette
4xx SIPLACE 80F3/F
4
, testa IC
6xx SIPLACE 80-S15/F3 con testa a revolver con i nuovi segmenti (versione 2)
che sono idonei allo scambiatore pipette
7xx testa a revolver da 12 SIPLACE 80F
4
, SIPLACE 80S-20/S-23, SIPLACE HS-50,
testa a revolver da 6 SIPLACE 80F
5
8xx testa a revolver da 6 SIPLACE 80F
5
9xx testa a revolver da 12 SIPLACE S-23, SIPLACE HS-50
Tab. 6.1 - 1 Tipi di pipette (ordinati per tipi di macchine e di teste)
