Manuale operatore del calcolatore di linea UNIX 3 Desktop (Principale)
Versione software 503.xx Edizione 02/2002 3.2 Ambiente di lavoro del Desktop
115
I
t I I
AVVISO
Dato che il significato e la funzione degli applicativi (icone) dei gruppi principali "Prodotto" e "Mezzi di produz."
sono identici agli applicativi (voci di menu) dei menu "PRODOTTO" e "MEZZI PRODUZIONE", sono già stati
spiegati brevemente ai sottocap. 3.2.1.4 e sottocap. 3.2.1.5.
Il nome dell’icone differenzia in parte dal nome della voce di menu con lo stesso significato e la stessa fun-
zione (ad es. icona "Componente" -> voce di menu "Editore componenti", icona "Forma involucri" -> voce di
menu "Editore forma involucri" etc.).
La descrizione dettagliata dei singoli applicativi è riportata ai capitoli corrispondenti.
3.2.2.1 Gruppo "Controllo"
Funzione base del Sistema di controllo del Calcolatore di linea è di distribuire i lavori dall’utente o da un sistema
CAX sovraordinato alle singole stazioni della linea. Su tutta la linea, il Controllo organizza la fornitura dei dati
alle stazioni per l’espletazione dei lavori. Ogni lavoro comprende un certo numero di circuiti stampati (batch).
- Icona Lavoro = ambiente di lavoro Controllo lavori (v. cap. 14).
Grazie all’ambiente di lavoro del Controllo lavori Cl l’operatore può inserire o editare dei lavori. Il Con-
trollo lavori stende una lista dei lavori che viene poi memorizzata nel File lavori e gestita dal Controllo
lavori. Sul Controllo lavori viene esaminato se per un lavoro siano disponibili i dati di produzione e se
sia fattibile con l’allestimento attuale. Se queste premesse sono esaudite, il lavoro viene trasmesso ai
Controllori di macchina. I lavori conclusi vengono rinviati al Controllo lavori.
- Icona Modifica set up = ambiente di lavoro Generatore di set up (v. cap. 14).
Grazie all’ambiente di lavoro del Generatore di set up l’operatore può farsi visualizzare diversi tipi di
allestimenti per ogni stazione selezionata e lanciare la creazione di istruzioni di set up tramite il Gene-
ratore apposito GSU. Gli allestimenti e le istruzioni di set up vengono indicati sull’ambiente di lavoro
del Generatore di set up e possono essere inoltre emessi su di una stampante.
- Icona MaDaMaS = ambiente di lavoro MaDaMaS (v. cap. 16).
Il MaDaMaS (Sistema di Management Dati Macchina) raccoglie tutti i dati rilevanti di un impianto e li
rappresenta in modo grafico sull’ambiente di lavoro. In questo modo l’utente può informarsi in
qualsiasi momento sull’andamento operativo della linea intera o delle singole stazioni, il che consente
un intervento controllato in caso di malfuzionamenti, errori o disquilibri di carico.
- Icona Errori = ambiente di lavoro Sistema segnalazione errori (v. cap. 15)
Il Sistema segnalazione errori indica su questo ambiente di lavoro le segnalazioni del Sistema CL.
Esistono segnalazioni semplici che tengono d’occhio il sistema, segnalazioni di errori senza pericolo
per il sistema intero e segnalazioni di allarme. L’utente può selezionare le segnalazioni di cui abbiso-
gna per sua informazione e farsele visualizzare sull’ambiente di lavoro del Sistema segnalazione
errori.
3 Desktop (Principale) Manuale operatore del calcolatore di linea UNIX
3.2 Ambiente di lavoro del Desktop Versione software 503.xx Edizione 02/2002
116
I
t I I
3.2.3 Pulsante selezione linea e Zona visualizzazione
3.2.3.1 Pulsante selezione linea
Sul pulsante selezione linea viene visualizzato il path della linea corrente (v. fig. 3.1.1). Facendo clic sul pulsante
si può aprire il FSB per la selezione di un’altra linea.
- Selezione di una nuova linea
● Fare clic sul pulsante di selezione della linea.

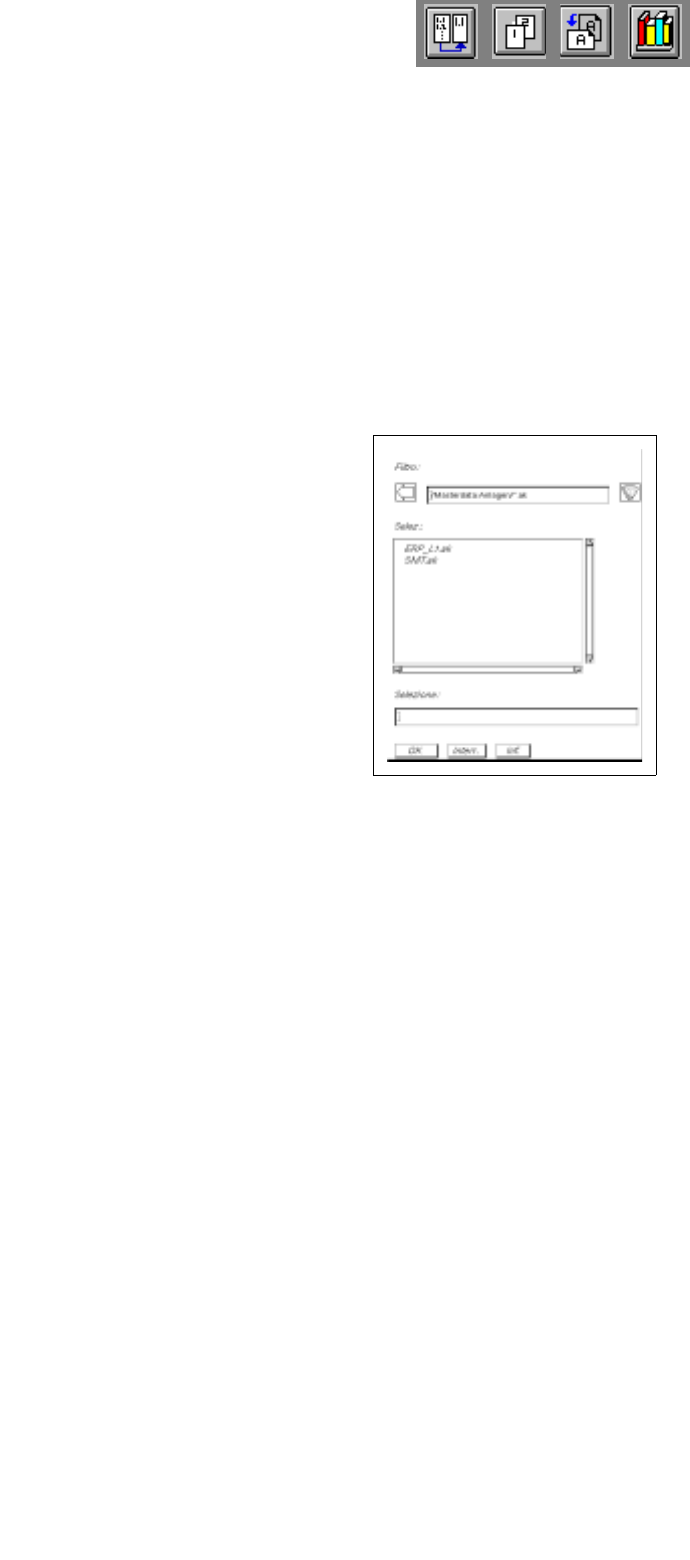

Si apre il FSB per la selezione di una nuova linea (v. esempio a seguito).
● Selezionare con doppio clic <Immissione nome>.ak della linea richiesta.
Si chiude il FSB. Sulla zona visualizzazione viene cancellata la linea per ultima rappresentata
e dopo breve tempo vengono simbolizzate le stazioni della linea appena selezionata.
Manuale operatore del calcolatore di linea UNIX 3 Desktop (Principale)
Versione software 503.xx Edizione 02/2002 3.2 Ambiente di lavoro del Desktop
117
I
t I I
3.2.3.2 Zona visualizzazione
Qui vengono rappresentate mediante specifici simboli tutte le stazioni immesse nella configurazione di una
linea (v. cap. 12, sottocap. 12.2). Ogni simbolo della stazione è contrassegnato con il nome che è stato immesso
per ogni singola stazione quando la si è configurata (v. cap. 12, sottocap. 12.1). Viene rappresentata sempre
la linea attuale.
Su ogni stazione rappresentata sulla zona visualizzazione si trovano delle superfici sensitive (v. fig. 3.1.1).
Dette superfici sono occupate con delle funzioni che si possono attivare facendo clic con il mouse.
- Zona caricatori
Se su di una stazione si fa clic su di una superficie che rappresenta una determinata zona caricatori
(v. fig. 3.1.2), si apre dapprima un FSB con i nomi degli allestimenti già definiti. Dopo la selezione o
immissione di un nome dell’allestimento, si apre l’ambiente di lavoro dell’Editore allestimenti della sta-
zione corrispondente con la rappresentazione della zona caricatori selezionata (v. cap. 13).
Grazie all’Editore allestimenti si può descrivere l’allestimento di una stazione.
- Simbolo i
Se su di una stazione si fa clic sulla superficie con il simbolo "i" (v. fig. 3.1.2), si apre l’ambiente di
lavoro del Controllore macchina corrispondente (v. cap. 14).
Tramite l’ambiente di lavoro dei singoli Controllori macchina si consente all’utente di informarsi sullo
stato di una stazione. Vengono indicate informazioni sul tipo di funzionamento, sul batch attuale, sul
circuito stampato attuale, sull’installazione e segnalazioni della stazione.
- Simbolo diagramma a barre
Se su una stazione si fa clic sul simbolo diagramma a barre (v. fig. 3.1.2), si apre l’ambiente di valuta-
zione dei dati MaDaMaS (v. cap. 16).
In caso di stazione di incollaggio viene visualizzata la forma di valutazione "Distribuzione eventi", in
caso di stazione di montaggio invece la forma di valutazione "Informazione tracce".
3.2.3.3 Menu principale
Il menu principale viene aperto facendo clic sul bordo sinistro del monitor tenendo premuto il tasto sinistro del
mouse. Composizione e comando del menu principale sono descritti al cap. 2 di questo manuale.
AVVISO
Il menu principale viene usato solo per le procedure particolari in caso di guasti al programma CL, dopo
modifiche del Programma CL, dopo modifiche delle impostazioni del sistema e per il processo di Shut
Down del sistema calcolatore!
