8.1.3.2 Menu SERVIZI
Grazie alle funzioni di questo menu si possono aprirre sia gli Editori parziali per la determinazione dei dati
scheda e delle posizioni di montaggio, sia l’Editore struttura per un circuito nuovo o selezionato.
Inoltre si può commutare la visualizzazione tra mode struttura e mode grafica.
- Richiamare l'Editore PM per la determinazione delle posizioni di montaggio (possibile solo nel mode
struttura).
● Sulla zona comandi attivare l'icona .
● Selezionare la struttura parziale del CS nella zona visualizzazione facendo clic con il mouse.
● Selezionare SERVIZI --> Editore posizioni.
Si apre la finestra dell'Editore PM (v. fig. 8.1.11).
- Richiamare l'Editore scheda per la determinazione dei dati scheda (possibile solo nel mode
struttura).
● Sulla zona comandi attivare l'icona .
● Selezionare la struttura parziale del CS nella zona visualizzazione facendo clic con il mouse.
● Selezionare SERVIZI --> Editore scheda.
Si apre la finestra dell'Editore scheda (v. fig. 8.1.8).
- Mode strutt.
Questa voce di menu serve a commutare la zona di visualizzazione dal mode grafica sul mode struttura.
● Selezionare SERVIZI --> Mode strutt.
La zona visualizzazione viene commutata sul mode struttura (v. fig. 8.1.4).
- Mode grafica
Questa voce di menu serve a commutare la zona visualizzazione dal mode struttura sul mode grafica.
● Selezionare SERVIZI --> Mode grafica
La zona visualizzazione viene commutata sul mode grafica (v. fig. 8.1.6).
8.1.3.3 Zona comandi Editore strutture (mode struttura)
I comandi vengono simbolizzati da icone. Se si attiva una icona facendo clic, si può eseguire l'azione relativa
con una struttura parziale del CS in seguito selezionata.
Lanciando l’Editore stuttura è automaticamente attivo il comando "Seleziona".
(La freccia dell’icona è rivolta da giù in su da sinistra a destra).
AVVISO
Le modalità e i risultati di alcuni dei comandi a seguito descritti vengono rappresentate come esempio alla
figura fig. 8.1.5, nella quale i numeri 1 oppure 2 nei cerchietti stanno per i passi delle operazioni, mentre le
strutture tratteggiate stanno per i risultati.
Manuale operatore del calcolatore di linea UNIX 8 Prodotto / Circuito stampato
Versione software 503.xx Edizione 02/2002 8.1 Editore circuiti stampati
257
I
t I I

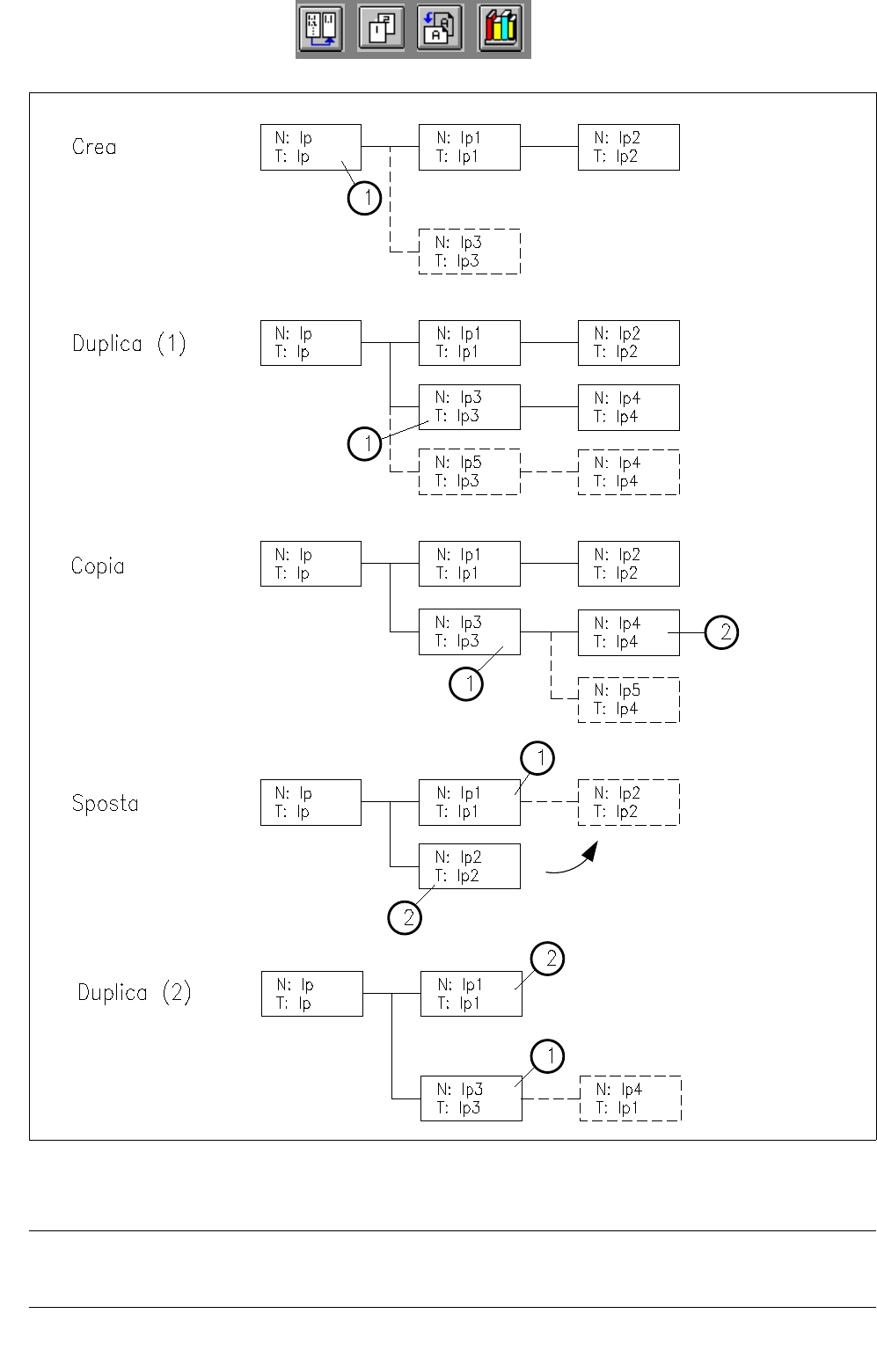

Fig. 8.1.5 Esempi "Applicazione a risultati dei camandi nell’Editore struttura"
AVVISO sulla fig. 8.1.5
"Duplica (1)" è descritto a pag. 8 - 259 e "Duplica (2)" a pag. 8 - 261.
8 Prodotto / Circuito stampato Manuale operatore del calcolatore di linea UNIX
8.1 Editore circuiti stampati Versione software 503.xx Edizione 02/2002
258
I
t I I

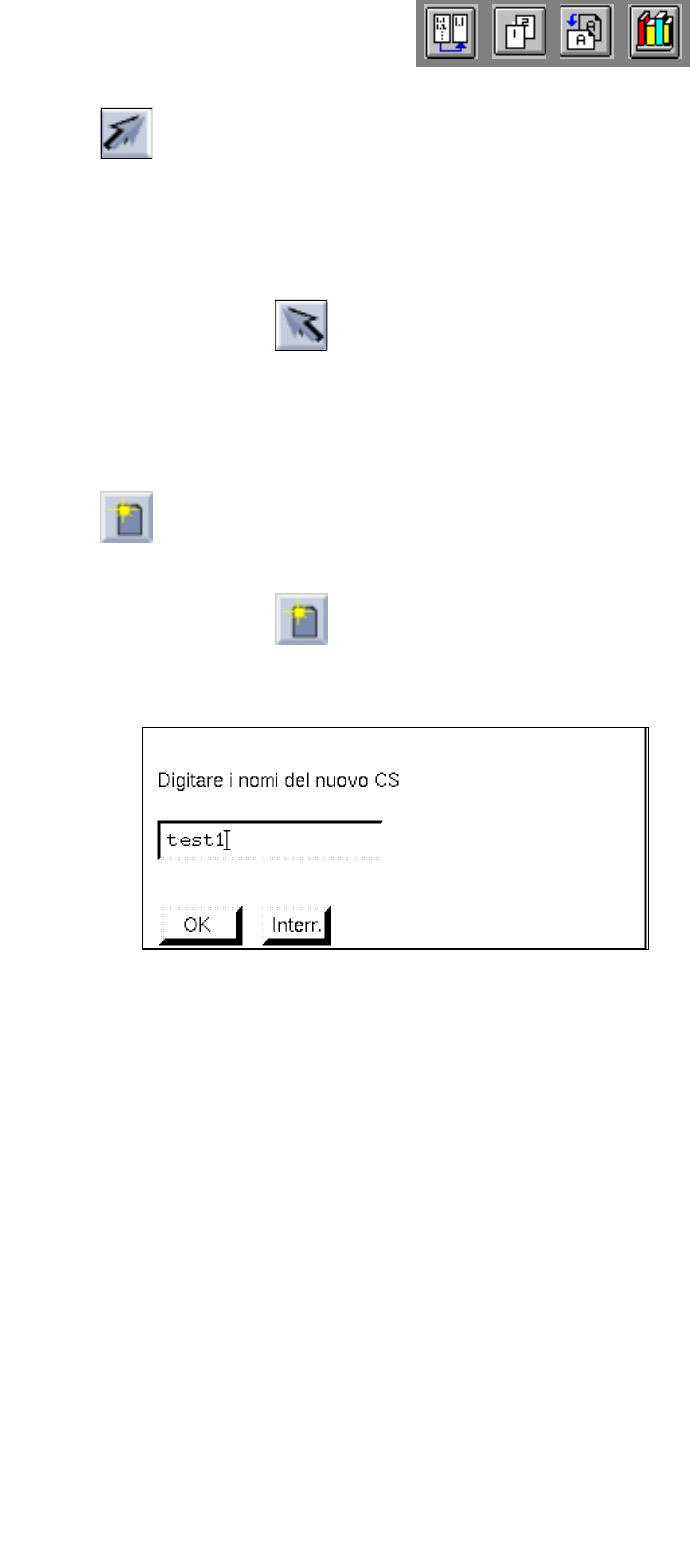

- Seleziona
Se questa icona è attiva (rappresentazione inversa, con freccia da giù in su da sinistra a destra), per la
struttura parziale del CS in seguito selezionato si potrà richiamare l’Editore PM o l’Editore NU scheda.
Una volta selezionata la struttura CS parziale superiore, si riproduce il circuito stampato corrente
mediante la funzione "Copia CS".
● Attivare l'icona .
● La struttura parziale selezionata è evidenziata in verde chiaro. Tutte le strutture parziali ad essa
collegate sono evidenziate in verde scuro.
● Selezionare la funzione menu richiesta (ad es. SERVIZI --> Editore NU...).
- Creare una nuova struttura parziale del CS con un nuovo tipo di CS appartenente
Con ciò si può creare una nuova struttura parziale con il rinvio ad un nuovo tipo di CS.
● Attivare l'icona .
● Selezionare il tipo CS.
Si apre il seguente box di dialogo:
● Digitare il nome e confermare con OK.
Il nuovo tipo CS viene agganciato a quello selezionato e rappresentato nella zona
visualizzazione.
