Manuale operatore del calcolatore di li nea UNIX 8 Prodotto / Circuito stampato Versione software 503.xx Edizi one 0 2/2002 8.1 Editore circuiti stampati 259 I t I I - Rinominare una struttura p arziale CS Consente di ri…
8 Prodotto / Circuito stampato Manuale operatore del calcolatore di linea UNIX
8.1 Editore circuiti stampati Versione software 503.xx Edizione 02/2002
258
I
t I I
- Seleziona
Se questa icona è attiva (rappresentazione inversa, con freccia da giù in su da sinistra a destra), per la
struttura parziale del CS in seguito selezionato si potrà richiamare l’Editore PM o l’Editore NU scheda.
Una volta selezionata la struttura CS parziale superiore, si riproduce il circuito stampato corrente
mediante la funzione "Copia CS".
● Attivare l'icona .
● La struttura parziale selezionata è evidenziata in verde chiaro. Tutte le strutture parziali ad essa
collegate sono evidenziate in verde scuro.
● Selezionare la funzione menu richiesta (ad es. SERVIZI --> Editore NU...).
- Creare una nuova struttura parziale del CS con un nuovo tipo di CS appartenente
Con ciò si può creare una nuova struttura parziale con il rinvio ad un nuovo tipo di CS.
● Attivare l'icona .
● Selezionare il tipo CS.
Si apre il seguente box di dialogo:
● Digitare il nome e confermare con OK.
Il nuovo tipo CS viene agganciato a quello selezionato e rappresentato nella zona
visualizzazione.
Manuale operatore del calcolatore di linea UNIX 8 Prodotto / Circuito stampato
Versione software 503.xx Edizione 02/2002 8.1 Editore circuiti stampati
259
I
t I I

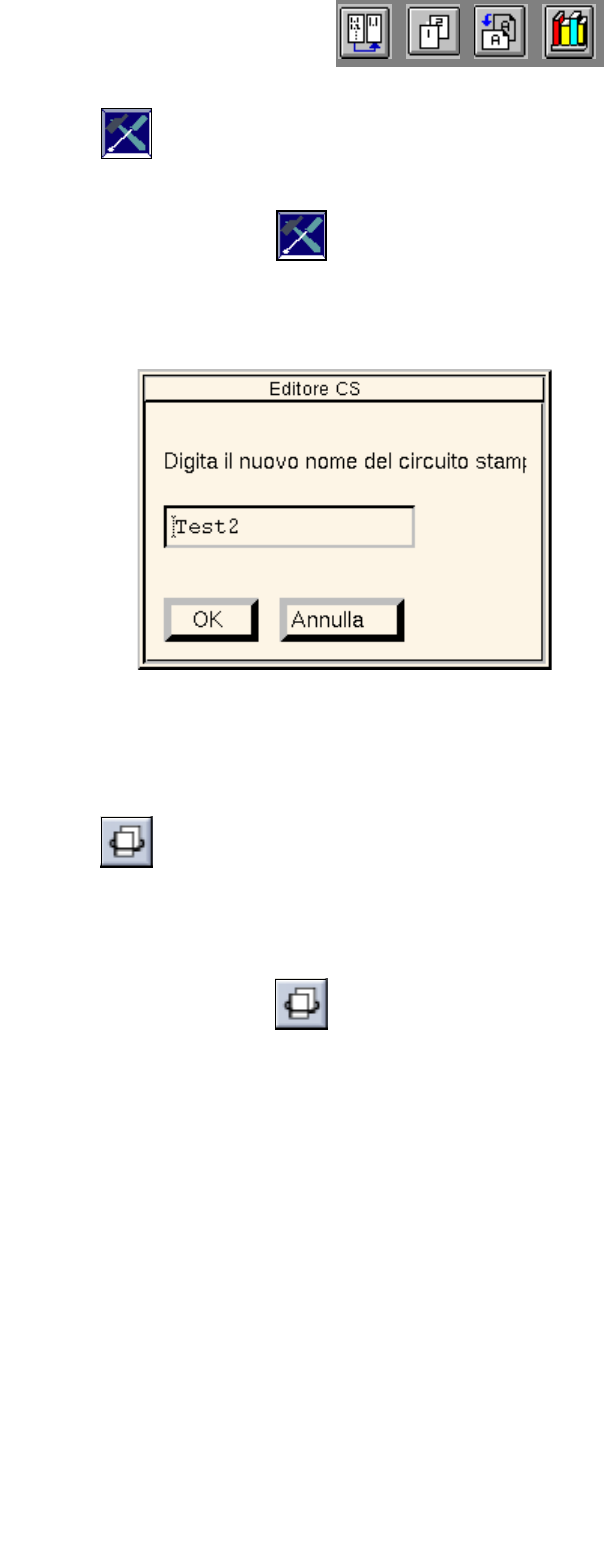

- Rinominare una struttura parziale CS
Consente di rinominare successivamente una struttura parziale.
● Attivare l’icona .
● Selezionare la struttura parziale CS.
Si apre il seguente box di dialogo:
● Dapprima cancellare il vecchio nome dalla casella di testo e poi inserire quello nuovo.
● Confermare con Ok.
La struttura parziale viene rappresentata sulla zona visualizzazione con il nuovo nome.
- Duplicare una struttura parziale del CS
Da una struttura parziale del CS si può duplicare su di un tipo di CS un rinvio già esistente e quindi
crare una nuova struttura parziale.
I dati della struttura parziale del CS duplicati sono identici eccetto le coordinate.
● Attivare l'icona .
● Selezionare la struttura parziale del CS.
Compare il box di dialogo per l'immissione del nome.
● Digitare il nome e confermare con OK.
8 Prodotto / Circuito stampato Manuale operatore del calcolatore di linea UNIX
8.1 Editore circuiti stampati Versione software 503.xx Edizione 02/2002
260
I
t I I

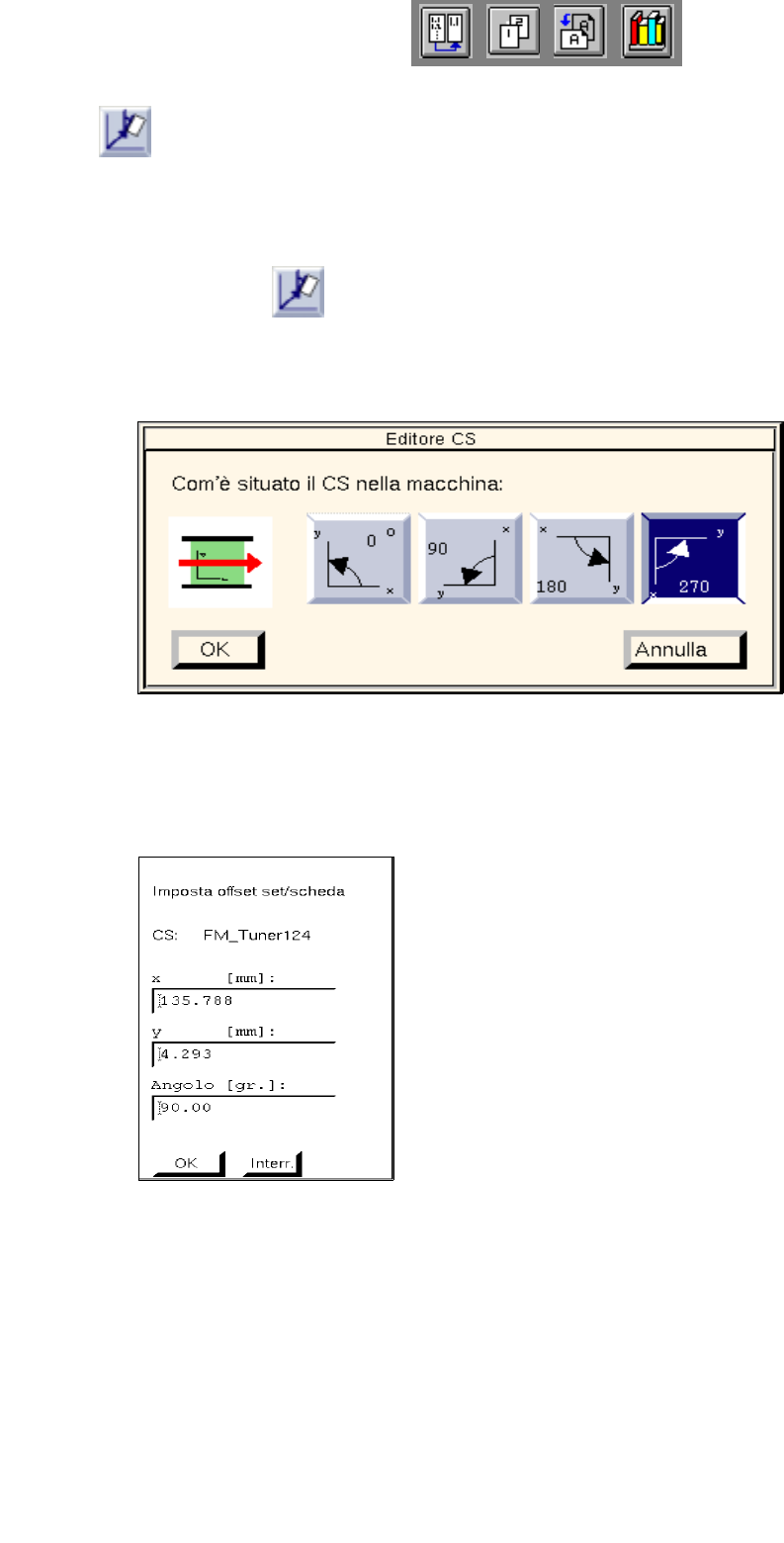

- Impostare Offset set/scheda
Per ogni struttura parziale si deve immettere un offset della scheda. Tramite l'immissione dell'offset
schede viene allegato al tipo CS un offset coordinate rendendo quindi completa la descrizione della
struttura parziale del CS.
● Attivare l'icona .
● Per definire la posizione del circuito stampato (scheda completa) nella macchina, fare clic
dapprima sulla struttura parziale del CS superiore nella struttura del CS.
Compare il seguente box di dialogo:
● Facendo clic nel box di dialogo selezionare la posizione 0°, 90°, 180° oppure 270°.
● Confermare con OK.
● Fare clic sulla struttura parziale del CS dalla struttura del CS.
Compare il seguente box di dialogo:
● Immettere le coordinate x e y e l'amgolo verso la struttura parziale del CS superiore (scheda)
nella quale è contenuta la struttura parziale inferiore selezionata (v. fig. 8.1.2).
● Confermare con OK.
● Ripetere il procedimento per tutte le strutture parziali del CS disponibili nella struttura del CS
caricata.
