17.3 Descrizione dei componenti e dei circuiti stampati Manuale operatore del calcolatore di linea UNIX
17.3.3 Circuito stampato 3: tema centrale Tecnica della scheda Versione software 503.xx Edizione 02/2002
17 - 570
I
t I I
La descrizione della GF non è necessaria.
La descrizione del CO non è necessaria.
La descrizione del CD non è necessaria.
Non è disponibile nessuna fiducial scheda.
Non è disponibile nessun ink dot.
Le posizioni di montaggio vengono definite sui circuiti
singoli.

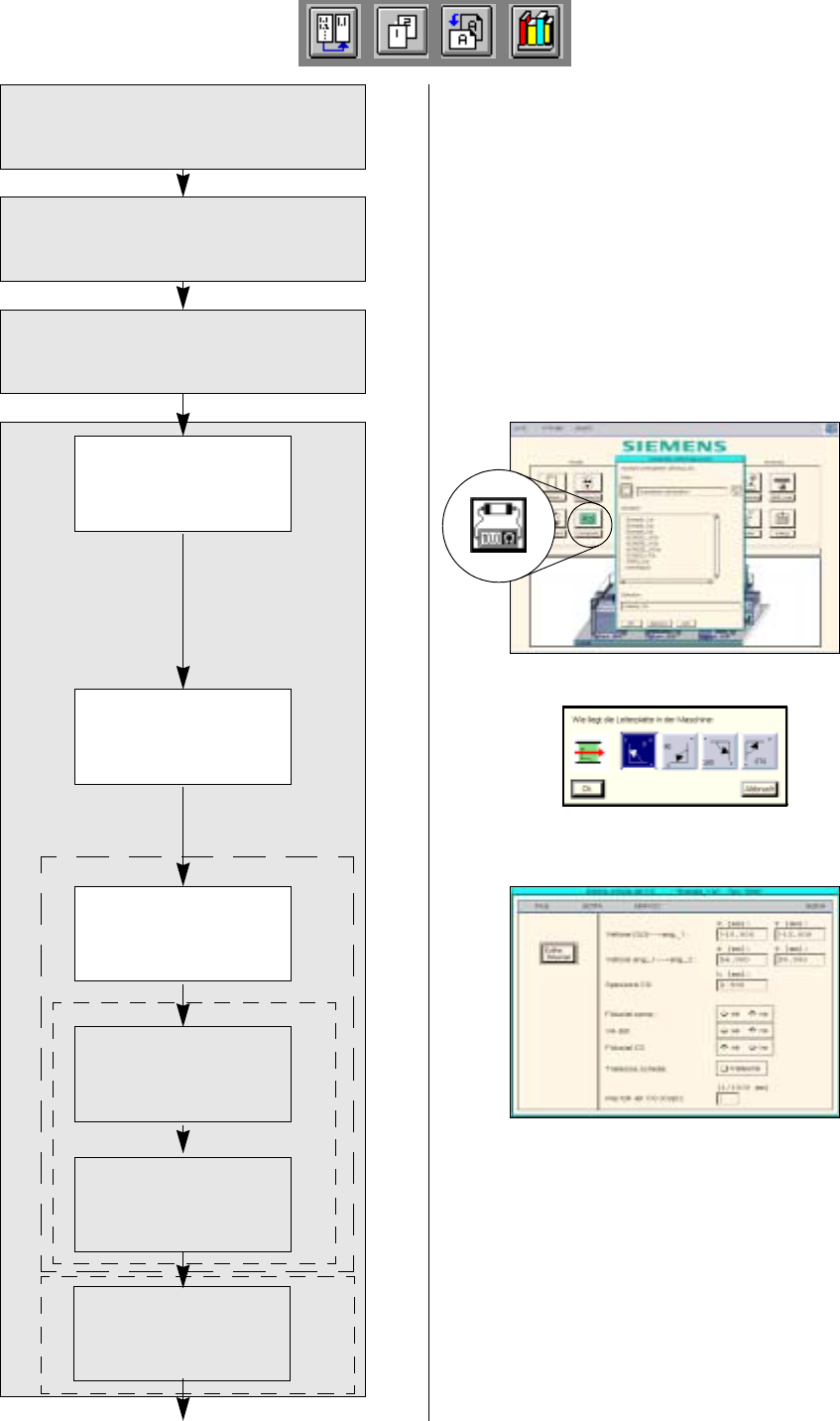

Descrizione della GF
Avviare l’Editore CS
per un circuito
stampato
Indicare la posizione
del circuito stampato
sulla macchina
Definire l’ink dot
Descrizione del CO
Descrizione del CD
Immettere le dimen-
sioni del circuito
Definire le fiducial
scheda
Segue a pag. 17-44
Editore scheda
Editore fiducial scheda
Immettere le posi-
zioni di montaggio
Descrizione dei circuiti stampati
Editore pos.
di mont.
Manuale operatore del calcolatore di linea UNIX 17.3 Descrizione dei componenti e dei circuiti stampati
Versione software 503.xx Edizione 02/2002 17.3.3 Circuito stampato 3: tema centrale Tecnica della scheda
17 - 571
I
t I I
17.3.3.1 Descrizione della forma involucri (GF)
Il circuito stampato 3 si compone di 4 schede con 3 circuiti singoli ognuna, corrispondenti al circuito stampato
2. Per la descrizione della GF v. sottocap. 17.3.2.1.
17.3.3.2 Descrizione del componente (CO)
Il circuito stampato 3 si compone di 4 schede con 3 circutiti singoli ognuna, corrispondenti al circuito stampato
2. Per la descrizione del CO v. sottocap. 17.3.2.2.
17.3.3.3 Descrizione del campione di dosaggio (CD)
Il circuito stampato 3 si compone di 4 schede con 3 circuiti singoli ognuna., corrispondenti al circuito stampato
2. Per la descrizione del CS v. sottocap. 17.3.2.3.
17.3.3.4 Descrizione del circuito stampato (CS)
I valori offset dovranno calcolarsi da sé dalla fig. 17.3.7 a pag. 17-569 (soluzione a pag. 17-579).
Per un circuito stampato l’Editore circuiti stampati si apre come segue:
1. Sul Desktop fare clic sull’icona dell’Editore circuiti stampati .
Si apre la finestra della selezione dei file.
2. Fare clic sul campo editazione Selection.
3. Immettere il nome del circuito stampato, in questo caso: Example_3.la, e fare clic sul pulsante OK
Si apre un box di dialogo.
4. Fare clic sul campo editazione Tipo.
5. Immettere una definizione del tipo, in questo caso: Typ_1, e fare clic sul pulsante OK:
Si apre l’Editore componenti. Il circuito stampato è rappresentato a forma di rettangolo.
La posizione del circuito stampato sulla macchina si immette come segue:
6. Fare clic sull’icona Sistema coordinate .
7. Fare clic sul circuito stampato (rettangolo). Il rettangolo è evidenziato in verde chiaro.
Si apre un box di dialogo con la rappresentazione di quattro sistemi di coordinate.
8. Fare clic su un sitema di coordinate, in questo caso: 0°.
9. Fare clic sul pulsante OK.
Si chiude il box di dialogo.
Le dimensioni del circuito stampato si immettono come segue:
10. Attivare l’icona Seleziona .
11. Fare clic sul circuito stampato (rettangolo). Il rettangolo è evidenziato in verde chiaro.
12. Sul menu SERVIZI fare clic sull’opzione Editore scheda....
Si apre l’Editore scheda.
13. Immettere le dimensioni del circuito stampato, v. fig. 17.3.7 a pag. 17-569.
14. Sul menu FILE fare clic sull’opzione Esci .
Si chiude l’Editore scheda.
Definire le fiducial scheda: non è disponibile nessuna fiducial.
Definire l’ink dot: non è disponibile nessun ink dot.
Immettere le posizioni di montaggio: le posizioni di montaggio vengono definite dopo sui circuiti singoli.
17.3 Descrizione dei componenti e dei circuiti stampati Manuale operatore del calcolatore di linea UNIX
17.3.3 Circuito stampato 3: tema centrale Tecnica della scheda Versione software 503.xx Edizione 02/2002
17 - 572
I
t I I

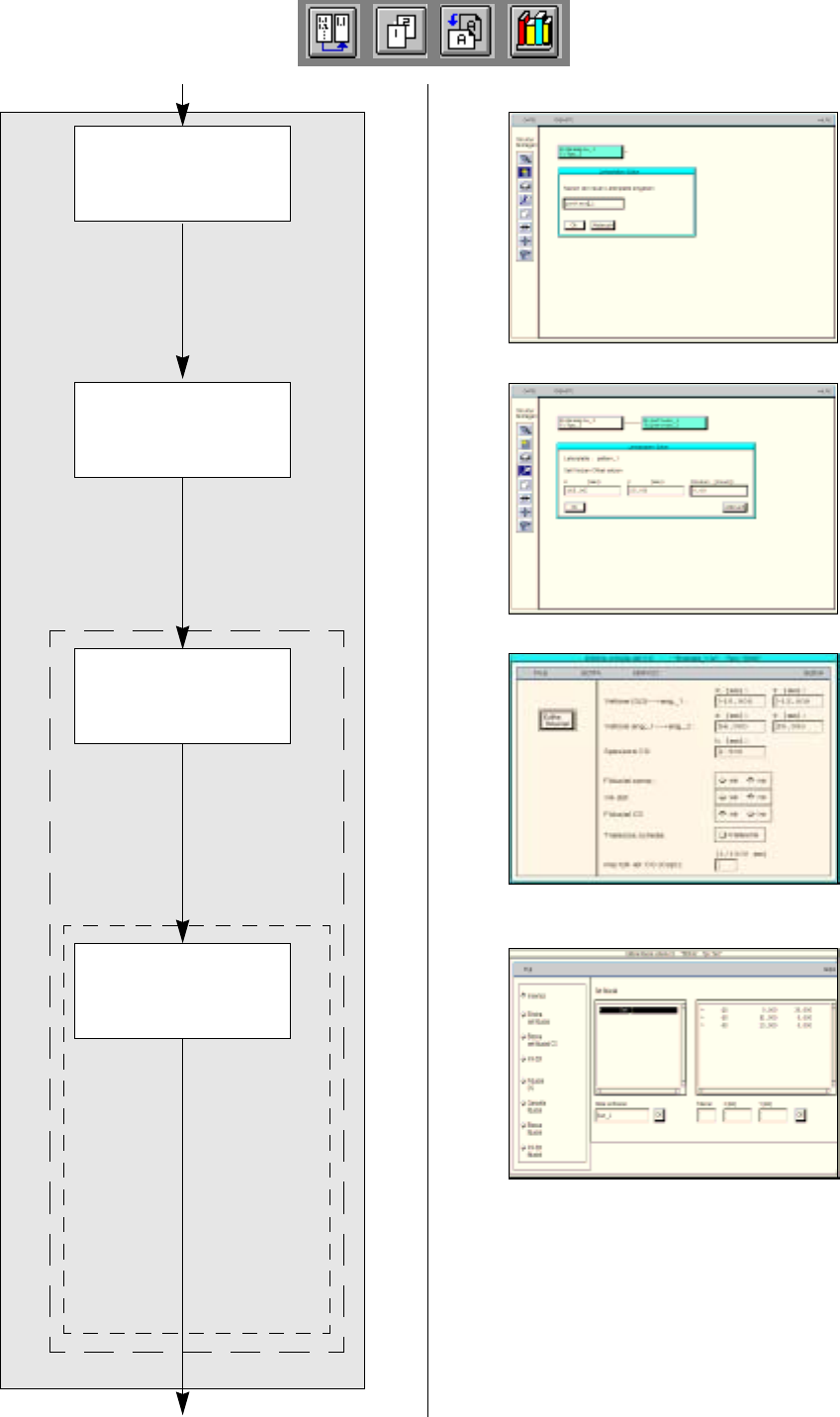

Creare la scheda
Segue a pag. 17-46
Segue da pag. 17-42
Immettere i valori off-
set della scheda
Immettere le dimen-
sioni della scheda
Definire le fiducial
scheda
Editore scheda
Editore fiducial scheda
Descrizione dei circuiti stampati
