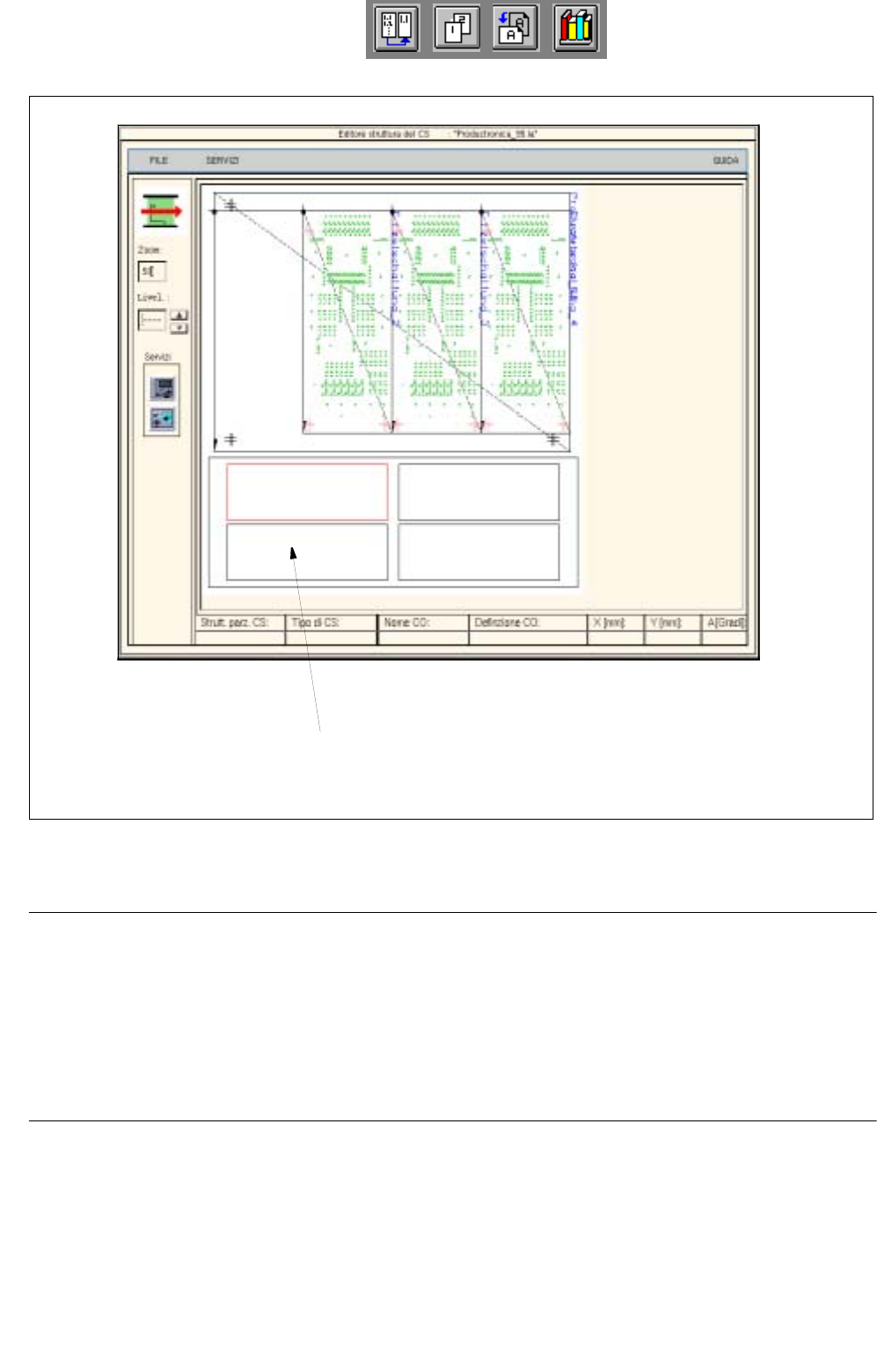

Fig. 8.1.7 Visualizzazione "mode grafica" con ulteriore grafica della struttura
AVVISO sulla fig. 8.1.7
La Grafica struttura rappresenta in modo simbolico la struttura intera dei circuiti stampati e viene prodotta solo
per quelli che hanno almeno una sottostruttura senza valori offset completamente definiti.
La Grafica struttura non contiene nessuna informazione geometrica delle sottostrutture, bensì mostra solo il
rapporto reciproco tra le sottostrutture nonché lo stato dei dati offset delle sottostrutture.
Sulla Grafica struttura Ie sottostrutture vengono rappresentate a rettangoli con diversi colori.
Il significato dei colori viene spiegato al sottocap. 8.1.3.7.
Grafica della struttura
(viene rappresentata solo in caso di valori offset non completamente definiti)
Manuale operatore del calcolatore di linea UNIX 8 Prodotto / Circuito stampato
Versione software 503.xx Edizione 02/2002 8.1 Editore circuiti stampati
265
I
t I I
Impostazioni:
- Impostare il fattore Zoom
● Fare clic sul campo editazione "Zoom" ed immettere il valore richiesto (da 10 a 999).
● Per l'accettazione della immissione azionare il tasto RETURN.
Il circuito stampato viene rappresentato nella grandezza selezionata.
- Immettere il livello di montaggio
Sul campo editazione "Livello" si può immettere il numero di un livello di montaggio. Ciò serve a evi-
denziare nella rappresentazione grafica del circuito stampato le posizioni di montaggio allocate ai
relativi livelli di montaggio (v. sottocap. 8.1.6, pag. 8 - 287)
AVVISO
Sul campo editazione viene visualizzata una linea tratteggiata "-----" se non sono definiti livelli di mon-
taggio o se non sono immessi livelli di montaggio.
Qualora non siano disponibili livelli di montaggio, non è possibile digitare immissioni.
● Fare clic sul campo editazione "Livello" ed immettere il numero del livello di montaggio richiesto
oppure selezionare con i tasti a freccia e battere poi il tasto RETURN.
Se è attivata almeno l’opzione di visualizzazione "Evidenziamento PM" (v. pag. 8 - 266, le posi-
zioni di montaggio del livello di montaggio impostato correntemente vengono rappresentate su
sfondo blu.
Selezionare le opzioni di visualizzazione
Per poter ottenere una rappresentazione perspicua del circuito stampato, si possono selezionare i singoli
elementi grafica di volta in volta occorrenti (ad es. solo la rappresentazione delle fiducial CS).
- Elementi grafica riferiti al CS
● Fare clic sull'icona .
Si apre la seguente finestra:
8 Prodotto / Circuito stampato Manuale operatore del calcolatore di linea UNIX
8.1 Editore circuiti stampati Versione software 503.xx Edizione 02/2002
266
I
t I I
● Attivare ovvero disattivare le opzioni di visualizzazione (elementi grafica) facendo clic sui pulsanti
corrispondenti.
● Fare clic su Ok.
Si chiude la finestra e nella zona visualizzazione viene rappresentato il circuito stampato con gli
elementi grafica selezionati (v. fig. 8.1.6).
- Visualizzare elementi grafica riferiti alle PM
● Fare clic sull’icona .
Si apre la seguente finestra:
AVVISO
- Se si attivano il pulsante più in alto sulla finestra ed il pulsante "Evidenziamenti PM" e non è
immesso nessun livello di montaggio, tutte le posizioni di montaggio allocate a livelli di
montaggio saranno rappresentate su sfondo grigio
.
Se è immesso un livello di montaggio, tutte le posizioni di montaggio ad esso allocate
saranno rappresentate su sfondo blu
.
- Se si attivano il secondo pulsante e il pulsante "Evidenziamenti PM", tutte le posizioni di
montaggio allocate al livello di montaggio precedente a quello impostato correntemente
saranno rappresentate su sfondo celeste
. Le posizioni di montaggio allocate al livello di
montaggio impostato correntemente, saranno rappresenate su sfondo blu
.
- Se è attivato il pulsante "Evidenziamenti PM" ed è imesso un livello di montaggio, tutte
le posizioni di montaggio allocate a questo livello saranno rappresentate su sfondo blu.
● Attivare rispettivamente disatttivare l’opzione di visualizzazione richiesta facendo clic sul pulsante
relaltivo.
● Fare clic su Ok.
La finestra si chiude.
● Event. immettere un livello di montaggio (v. pag. 8 - 265).
Sulla zona visualizzazione gli elementi grafici selezionati verrano rappresentati nei colori relativi.
