16.2.6 Forma di valutazione "Vista d’insieme"
Aprendo l’ambiente di valutazione del MaDaMaS viene rappresentata come valutazione iniziale la forma di
valutazione "Vista d’insieme" con lo stato attuale della linea intera.
Vengono valutate la sicurezza di prelievo, la disponibilità e la resa della linea intera e rappresentate quindi
ognuna in un proprio diagramma.
Facendo clic su determinate barre e simboli sui diagrammi si possono rappresentare le relative valutazioni delle
stazioni.
16.2.7 Forma di valutazione "Sicurezza di prelievo"
La sicurezza di prelievo può venire indicata per la linea intera e per ogni stazione di montaggio.
L’icona viene evidenziata in rosso qualora si superi il valore limite per la valutazione della tendenza
impostato sotto "Tend." Le tracce interessate possono venire analizzate dettagliatamente grazie alla forma di
valutazione "Informazioni traccia".
Per il calcolo della sicurezza di prelievo vengono presi in considerazione i seguenti fattori:
- l’affidabile prelievo dei componenti dalla traccia di alimentazione,
- la corretta identità a riguardo di proprietà elettriche (a mezzo la misura CRDL),
- la corretta identità a riguardo di proprietà geometriche (a mezzo Sistema visione),
- il piazzamento dei componenti sui circuiti stampati (a mezzo controllo di vuoto).
In riferimento alla base di tempo selezionata, la sicurezza di prelievo viene calcolata secondo la seguente
formula:
- Richiamare la forma di valutazione "Sicurezza di prelievo" per la linea
● Selezionare sulla barra del menu RAPPRESENTAZIONI--> Vista d’insieme
Viene indicata la forma di valutazione "Vista d’insieme".
Sul diagramma "Sicurezza di prelievo" viene rappresentata la sicurezza di prelievo calcolata per
la linea intera (v. fig. 16.2.1).
- Richiamare la forma di valut azione "Sicurezza di prelievo" per tutte le stazioni
● Selezionare RAPPRESENTAZIONI--> Sicurezza di prelievo
oppure:
● Sul diagramma "Sicurezza di prelievo" della vista d’insieme fare clic sulla barra verde.
Viene indicata la forma di valutazione "Sicurezza di prelievo" per tutte le stazioni di montaggio.
Per ogni stazione viene rappresentato un diagramma con la sicurezza di prelievo calcolata
(v. fig. 16.2.2).
Σ Errori vuoto + Σ errori CRDL + Σ errori visione
Sicurezza di prelievo [ % ] = 100 -
Σ componenti montati + Σ errori
x 100
Manuale operatore del calcolatore di linea UNIX 16 MaDaMaS
Versione software 503.xx Edizione 02/2002 16.2 Ambiente di valutazione MaDaMaS
511
I
t I I
Fig. 16.2.2 Ambiente di valutazione -forma di valutazione "Sicurezza di prelievo" per tutte le stazioni
AVVISO
Qualora siano disponibili più stazioni di quante si possano rappresentare sulla zona visualizzazione, compare
sulla barra informazioni una barra di scorrimento con la quale si può spostare l’area di rappresentazione.
- Terminare la forma di valutazione "Sicurezza di prelievo"
● Fare clic sull’icona
Viene nuovamente rappresentata la forma di valutazione "Vista d’insieme".
Barra degli
errori di vuoto
Barre degli
errori di identificazione
Barra dei CO
montati e
Richiamo della
forma valutaz.
richiamo della
forma di
valutazione
"Inf. tracce"
"Tend. tracce"
Numero / % dei
componenti montati,
errori di identità e di vuoto
16 MaDaMaS Manuale operatore del calcolatore di linea UNIX
16.2 Ambiente di valutazione MaDaMaS Versione software 503.xx Edizione 02/2002
512
I
t I I
16.2.7.1 Forma di valutazione "Tendenza tracce"
Con la forma di valutazione "Tendenza tracce" si possono indicare per ogni singola stazione le otto tracce con
il maggior numero di errori di identificazione e di vuoto. Gli errori di vuoto e di identificazione occorsi vengono
rappresentati sulla zona visualizzazione sia in modo assoluto (testo) che in modo relativo (diagramma a barre)
rispetto al numero totale dei componenti montati.
La forma di valutazione "Tendenza tracce" viene richiamata sul diagramma "Sicurezza di prelievo". E’ possibile
solo per le stazioni di montaggio.
- Richiamare la for ma di valutazione "Tendenza tracce" per tutte le stazioni
● Fare clic sulla Vista d’insieme sull’icona nel diagramma "Sicurezza di prelievo".
Viene indicata la valutazione della tendenza tracce per tutte le stazioni.
AVVISO
Spostando la zona visualizzazione mediante della barra di scorrimento verticale, può venire indicata
la valutazione della tendenza tracce di ogni singola stazione.
- Richiamare la forma di valutazione "Tendenza tracce" per le singole stazioni
● Fare clic sulla forma di valutazione "Sicurezza di prelievo" sull’icona nel diagramma della
stazione richiesta (v. fig. 16.2.2).
Si apre la valutazione tendenza tracce della stazione selezionata (v. fig. 16.2.3).

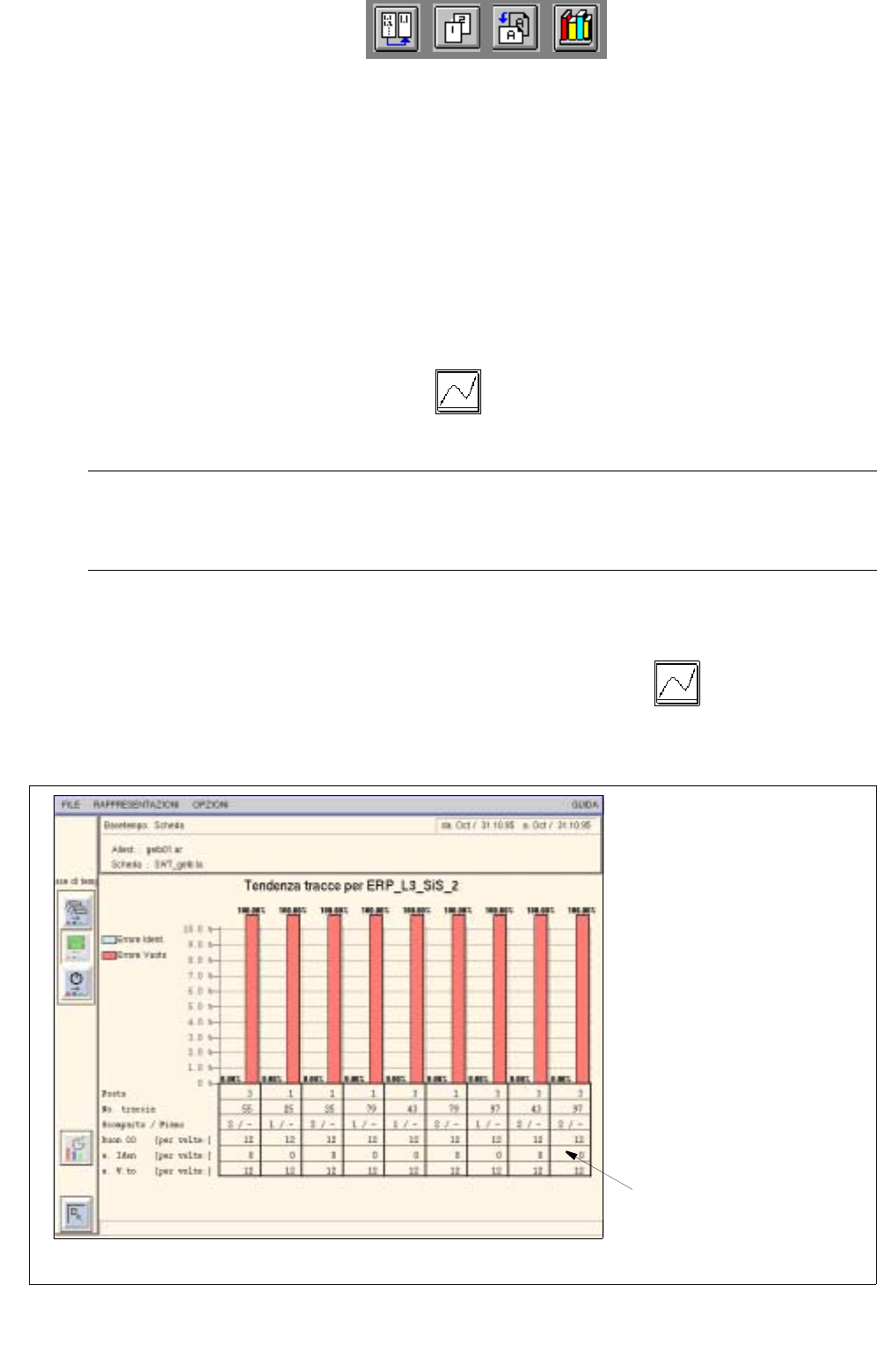

Fig. 16.2.3 Ambiente di valutazione - forma di valutazione "Tendenza tracce" per una stazione
Numero dei
componenti montati,
errori di valutazione e vuoto
