Manuale operatore del calcolatore di linea UNIX 4 Gestione dati
Versione software 503.xx Edizione 02/2002 4.3 Ambiente di lavoro Manager dati
137
I
t I I
- Compilare i file
Un dato file selezionato può venire rimesso ad un compilatore (Compiler) a scopi di elaborazione.
● Selezionare il file
● Selezionare FILE --> Compila.
Oppure, se è stato impostato Doppioclic --> Compilatore nella zona comandi della finestra di
applicazione attuale:
● Selezionare il file facendo doppio clic.
In breve appare un box di dialogo con il messaggio che il file è stato compilato.
● Confermare il box di dialogo con OK.
AVVISO
Se non è definito alcun compilatore per il tipo di file selezionato o se il file non si è potuto compilare,
appare un box di dialogo con la rispettiva segnalazione di errore che va confermata con OK.
Se ad es. un File batch a causa di errori non è stato compilato dal processore di ottimizzazione, viene
emessa una segnalazione di errori e viene creato un File errori ".error" sotto al path del File batch, nel
quale sono indicati i motivi dell'errore. Detto File errori viene visualizzato grazie all'ambiente di lavoro
Visualizzazione file (v. sottocap. 4.5) e può essere emesso sulla stampante.
- Editare i file
Per un dato file selezionato si può avviare l'ambiente di lavoro corrispondente al tipo del file stesso,
ad es. per un File forma involucri selezionato dalla GF-Bibliothek si può avviare l'ambiente di lavoro
dell'Editore forma involucri. A seguito sono riportati alcuni esempi di tipi di file con tanto di path, per i
quali si può aprire un'ambiente di lavoro (editori, finestre di visualizzazione).
Masterdata/GF-Bibliothek/<File>.gf --> Editore forma involucri
Masterdata/BE-Bibliothek/<File>.be --> Editore componenti
Masterdata/Leiterplatten/<File>.la --> Editore circuiti stampati
Masterdata/RI-Bibliothek/.ri --> Editore caricatori
Dati lavori/Losplanung/<File>.lose --> Controllo lavori
Dati lavori/<File>.log --> Visualizzazione file (tipo dati "File protocolli")
ImportExport/<File>.log --> Visualizzazione file (tipo dati "File protocolli")
xx/xx/xx/<File>.error --> Visualizzazione file (tipo dati "File errori")
Masterdata/Ânlagen/xx.ak/xx.va/<File>.mf --> Visualizzazione file
(Tipo dati "Lista colleg. flusso di materiale")
Masterdata/CAD-Bibliothek/<File>.cad --> Import CAD
Masterdata/CAD-Bibliothek/Filter/<File>.fla --> Import CAD
● Selezionare il file con il suffisso corrispondente.
● Selezionare FILE --> Edita.
Oppure, se è stato impostato Doppioclic --> Editore nella zona comandi della finestra attuale:
● Selezionare il file con doppio clic. Si apre l'ambiente di lavoro del file selezionato.
AVVISO
Se per il file selezionato non è definito alcun editore, appare un box di dialogo con la rispettiva
segnalazione di errore che va confermata con OK.
4 Gestione dati Manuale operatore del calcolatore di linea UNIX
4.3 Ambiente di lavoro Manager dati Versione software 503.xx Edizione 02/2002
138
I
t I I
- Terminare un partner dati
Si può chiudere il partner dati attuale.
● Selezionare FILE --> Fine.
Si chiude la finestra del partner dati, il Manager dati è però ancora attivo.
4.3.4.2 Menu SERVIZI
- Seleziona tutto
Con questa voce di menu si possono selezionare per una azione tutti i file ovvero directory sulla zona
visualizzazione.
● Selezionare SERVIZI --> Seleziona tutto.
Tutti gli oggetti sulla zona visualizzazione vengono rappresentati inversi.
- Visualizzazione di Informazioni supplementari
Si possono visualizzare in un box di dialogo informazioni supplementari a riguardo dei file o delle
directory selezionate.
● Selezionare SERVIZI--> Inform. supplem. --> Visual..
Si apre il seguente box di dialogo:
AVVISO
Se si seleziona con clic semplice una immissione sul box di dialogo, se ne apre un altro sul quale
viene indicato completamente il commento contenuto nelle informazioni supplementari.
Manuale operatore del calcolatore di linea UNIX 4 Gestione dati
Versione software 503.xx Edizione 02/2002 4.3 Ambiente di lavoro Manager dati
139
I
t I I

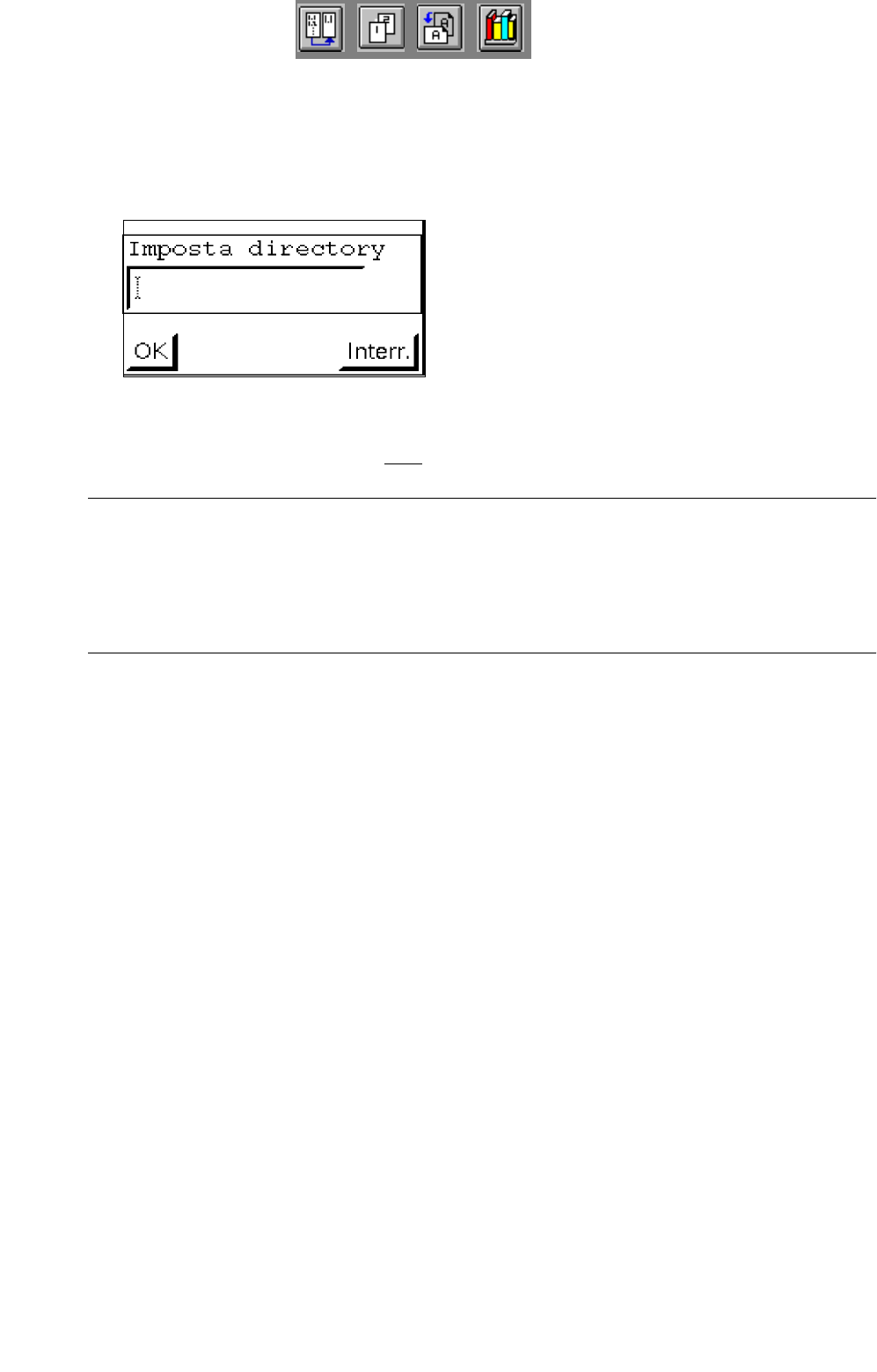

- Impostare le directory
Si può impostare una nuova directory in un partner dati oppure si possono impostare sottodirectoy in
una directory (v. anche cap. 2 del presente manuale).
● Selezionare SERVIZI --> Directory --> Imposta.
● Immetere il nome della directory (max. 20 caratteri) nel box di dialogo.
AVVISO
Ogni nome può essere usato di volta in volta solo per una directory o un file.
Nell'assegnare il nome non usare i seguenti caratteri:
punto interrogativo (?), asterisco (*), barra inversa (/), spazio vuoto ( ), parentesi ([ ]),
virgolette e apostrofi ("" ') e dieresi (ä Ä, ö Ö, ü Ü).
● Confermare il box di dialogo con OK.
- Chiudere le directory
Si può chiudere una directory aperta.
● Selezionare SERVIZI --> Directory --> Chiudi.
- Rileggere una directory
Si rilegge la directory attuale.
● Selezionare SERVIZI --> Directory --> Legge.
La zona di visualizzazine si ricompone.
(Questa funzione si ottiene anche facendo clic sulla zona comandi su "Rileggere la directory").
