13 Mezzi di produzione / Allestimento Manual e operatore del calcolatore di linea UNIX 13.1 Editore allestimenti (Editore zona caricatori e SAV/SAVM) Versione software 503.xx Edizi one 02/2002 404 I t I I 13.1.2.1 A vvio…
Manuale operatore del calcolatore di linea UNIX 13 Mezzi di produzione / Allestimento
Versione software 503.xx Edizione 02/2002 13.1 Editore allestimenti (Editore zona caricatori e SAV/SAVM)
403
I
t I I
Zona visualizzazione
Sulla zona visualizzazione è rappresentata simbolicamente una zona caricatori di una stazione con le singole
tracce (v. fig. 13.1.2). Aprendo l’Editore zona caricatori, i caricatori o vassoi già definiti per la zona caricatori in
oggetto vengono rappresentati sulla loro traccia. Le tracce sono rappresentate in bianco-grigio. I punti neri
simbolizzano le calotte della zona caricatori.
Sul bordo destro della zona caricatori è riportato il numero della traccia. Spostando la barra di scorrimento in
basso verso destra questa zona diventa visibile. I caricatori sono rappresentati in grigio con contorni blu, gli
scomparti a loro volta sono rappresentati a forma di cassettini.
Se sono già definiti dei componenti, il loro nome viene indicato sul bordo destro.
Sul bordo superiore ed inferiore della zona caricatori sono evidenziate in verde sei tracce per bordo; questa
zona può essere occupata solo da una HS180, e cioè solo con la telecamera componenti.
Campo "Filtro CO"
Sul campo "Filtro CO" si può limitare la lista dei componenti del campo selezione "Componenti". Ciò può
agevolare la ricerca di un determinato componente. A questo fine si immette una successione di dati e si preme
poi il tasto di input. Il segno „*“ serve da sostituto di altri segni qualsivoglia.
Esempio: *6 vengono indicati solo componenti con 6 come ultimo segno
13* vengono indicati solo componenti con 13 come primi segni
* vengono indicati tutti i componenti
Se è stato immesso un filtro che limita troppo la selezione, come risultato si può ottenere anche una lista vuota.
Si dovranno quindi aggiungere dei segni al filtro immesso.
Campo selezione "Componenti"
Sul campo selezione "Componenti" sono elencati tutti i componenti definiti. Spostando la barra di scorrimento
si possono visualizzare i componenti che figurano giù in fondo alla lista. Grazie al filtro CO si può limitare la
visualizzazione a determinati componenti.
Se la biblioteca dei componenti sul Manager dati è stata modificata ad Editore allestimenti aperto, dette
modifiche non vengono automaticamente accettate su di questi. Vengono infatte accettate solo al momento in
cui l’Editore allestimenti sia stato chiuso e riavviato.
13.1.2 Editore SAV/SAVM
L’Editore SAV/SAVM serve alla stesura degli allestimenti di uno Scambiatore Automatico Vassoi o di uno
Scambiatore Automatico Vassoi a Matrice.
13 Mezzi di produzione / Allestimento Manuale operatore del calcolatore di linea UNIX
13.1 Editore allestimenti (Editore zona caricatori e SAV/SAVM) Versione software 503.xx Edizione 02/2002
404
I
t I I
13.1.2.1 Avvio dell’Editore SAV/SAVM
Si può lanciare l’Editore SAV/SAVM dal Desktop facendo clic su uno Scambiatore automatico Vassoi ossia su
uno Scambiatore Automatico Vassoi a Matrice (v. fig. 13.1.3).
AVVISO
Se nella configurazione della stazione non è stato piazzato nessun Scambiatore Automatico Vassoi ossia
nessun Scambiatore Automatico Vassoi a Matrice, lo si potrà allocare posticipatamente mediante la "Lista
opzioni" sull’Editore zona caricatori.

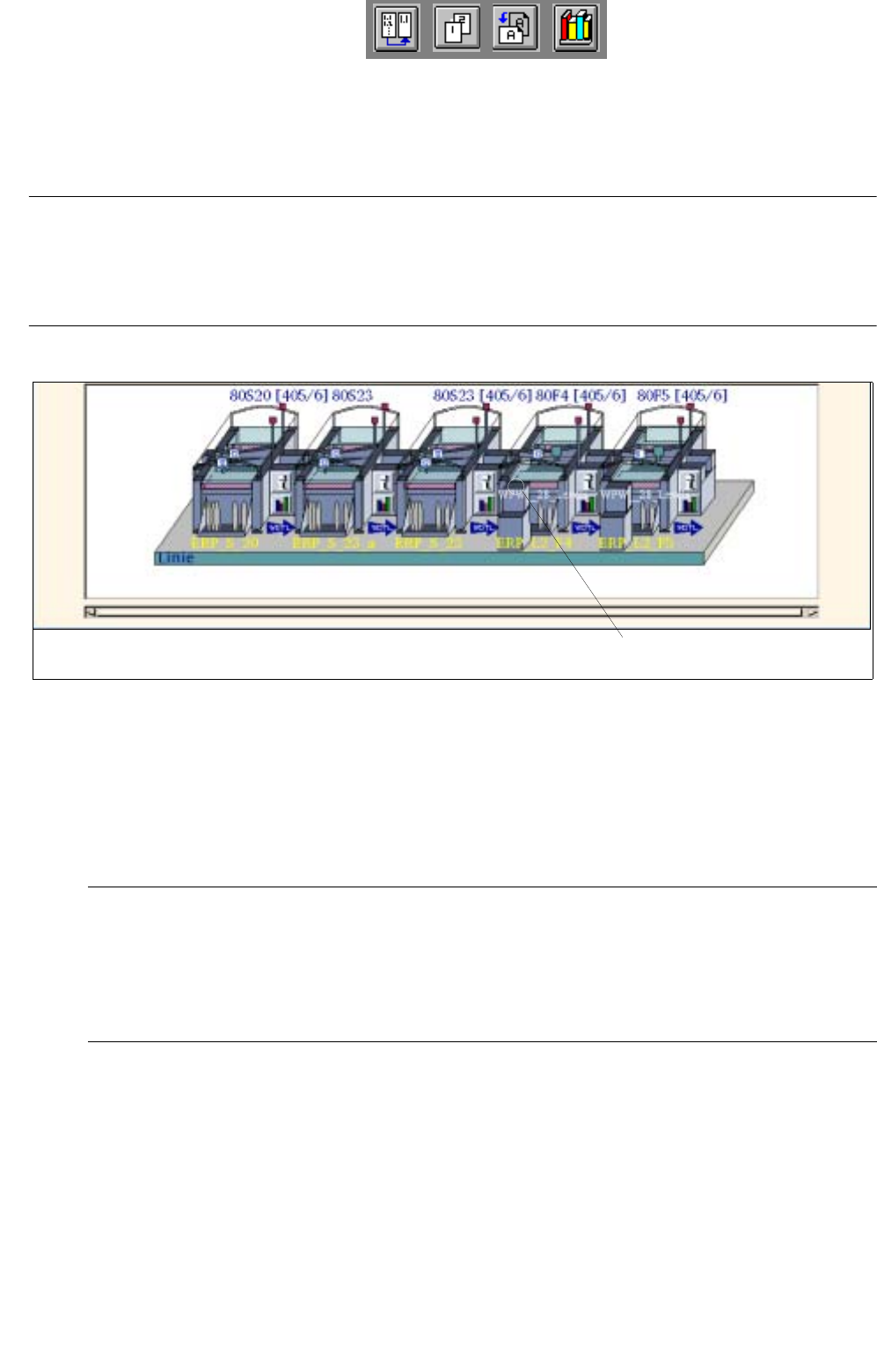

Fig. 13.1.3 Avvio dell’Editore SAV/SAVM
● Fare clic sullo Scambiatore Automatico Vassoi ossia sullo Scambiatore Automatico Vassoi a
Matrice. Si apre il FSB con i file "Selezione allestimenti".
● Selezionare un allestimento sulla lista opppure immettere il nome (xx.ar) e fare clic su OK.
Si apre l’Editore SAV/SAVM.
AVVISO
L’Editore SAV/SAVM si apre per lo Scambiatore Automatico Vassoi ossia per lo Scambiatore Auto-
matico Vassoi a Matrice selezionato. Per poter elaborare l’allestimento di un altro ScambiaAutoma-
tico Vassoi ossia di un altro Scambiatore Automatico Vassoi a Matrice, si deve aprire nuovamente
l’Editore SAV/SAVM.
13.1.2.2 Finestra di applicazione dell’Editore SAV/SAVM
Aprendo viene sempre indicato il primo piano.
Vassoi già definiti vengono indicati sui singoli piani sulla zona visualizzazione "Piani". I singoli piani su cui si fa
clic vengono indicati sulla zona visualizzazione "SAV/SAVM" (v. fig. 13.1.4).
Scambiatore automatico vassoi (SAV)
Manuale operatore del calcolatore di linea UNIX 13 Mezzi di produzione / Allestimento
Versione software 503.xx Edizione 02/2002 13.1 Editore allestimenti (Editore zona caricatori e SAV/SAVM)
405
I
t I I

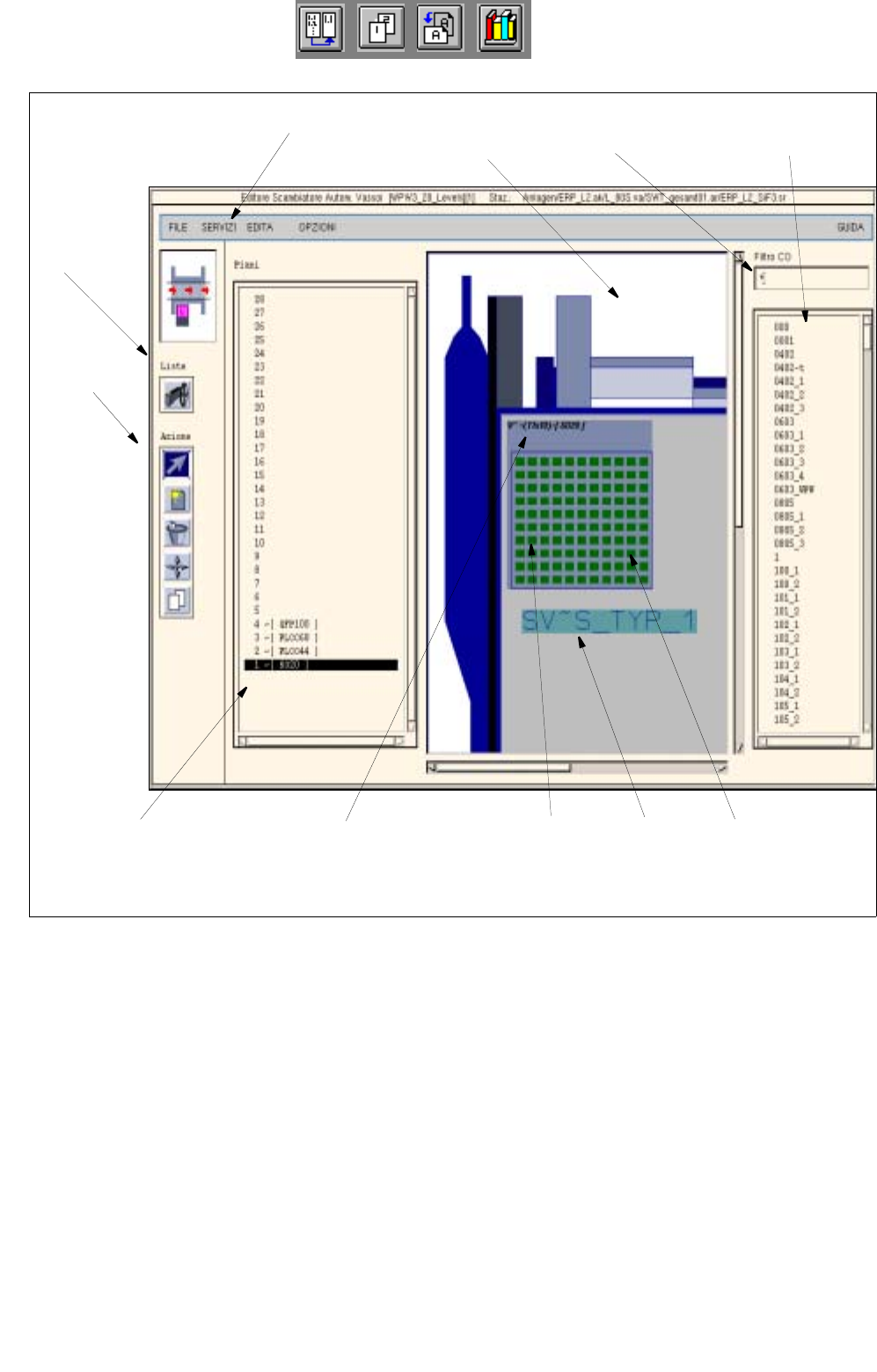

Fig. 13.1.4 Finestra di applicazione dell’Editore SAV/SAVM
La finestra di applicazione dell’Editore SAV/SAVM è articolata nelle seguenti zone:
- Barra del menu
- Zona comandi "Liste"
- Zona comandi "Azione"
- Zona visualizzazione "Piani"
- Zona visualizzazione "SAV/SAVM"
- Campo "Filtro CO"
- Campo selezione "Componenti"
Campo selez.
"Componenti"
Campo
"Filtro CO"
Zona visualizzaz.
Zona comandi
"Liste"
Zona
comandi
"Azione"
Zona visualizzaz.
"Piani"
Indicaz. di spaziatura Scomparto
del vassoio
Supporto
vassoi
Vassoio
(qui: 11x10) e
componente
(qui: SO20)
Barra del menu
SAV/SAVM (piano 1)
