4 Gestione dati Manuale operatore del calcolatore di linea UNIX 4.3 Ambiente di lavoro Manager dati Versi one software 503.xx Edizione 02/2002 142 I t I I 4.3.4.5 Convertire singoli File GF Per ampliare singoli File GF c…
Manuale operatore del calcolatore di linea UNIX 4 Gestione dati
Versione software 503.xx Edizione 02/2002 4.3 Ambiente di lavoro Manager dati
141
I
t I I
4.3.4.4 Zona comandi
Possibilità di selezione
- Ordinato per --> Nome / Estensione / Data / Dimens. / Commento
Si procede all'ordinamento dei file/directory a seconda della opzione selezionata
(sequenza v. pag. 4 - 140).
- Visual. --> Testo / Icone
Si può selezionare nella finestra di applicazione la rappresentazione (gli indicatori) dei file o directory
a testo o a icona (v. fig. 4.3.2).
- Doppioclic --> Default
Una directory viene aperta facendo doppio clic.
- Doppioclic --> Editore
Quando si attiva un file facendo doppio clic, si apre la finestra di applicazione dell'editore competente
per il file in merito. Se per il file selezionato non è definito alcun editore, viene emessa una relativa
segnalazione di errore.
- Doppioclic --> Compilatore
Un file selezionato con doppio clic viene rimesso ad un compilatore e dopo breve tempo compare un
box di dialogo con l'indicazione che il file è stato compilato secondo le regole.
Se per il tipo di file selezionato non è definito alcun compilatore o se il file non si è potuto compilare,
appare una relativa segnalazione di errore.
- Doppioclic --> Convertitore
Se si seleziona un file facendo doppio clic, lo si trasmetterà al convertitore corrispondente
(*.gf --> GF-Konverter, *.rt --> RT-Konverter und *.ar, *.sr, *.st --> Konsistenzprüfer), e dopo un certo breve
tempo apparirà un box di dialogo con l’avviso che il file è stato convertito secondo le regole.
Se per il file selezionato non è definito nessun convertitore o se il non si è potuto convertire il file,
apparirà un messaggio d’errore corrispondente.
- Doppioclic --> Menu
Quando si seleziona un file facendo doppio clic, appare un box di dialogo (v. esempio a pag. 4 - 143)
nel quale si fa riferimento all'applicativo competente per detto file. L'azione richiesta viene lanciata
facendo clic su di una immissione. Le modalità di procedimento sono ampiamente descritte al
sottocap. l.
Se per questo file non è definito alcun applicativo (editore, compilatore, convertitore, controllo della
consistenza) appare una relativa segnalazione di errore.
- Rileggere la directory
La zona visualizzazione si ricompone.
4 Gestione dati Manuale operatore del calcolatore di linea UNIX
4.3 Ambiente di lavoro Manager dati Versione software 503.xx Edizione 02/2002
142
I
t I I
4.3.4.5 Convertire singoli File GF
Per ampliare singoli File GF con le immissioni delle occupazioni standard dei tipi di pipette e di sistemi sensori,
occorre la seguente prassi: :
● aprire con doppio clic il partner dati Master data sulla finestra di applicazione del Manager dati
(v. fig. 4.3.1). Viene ora visualizzata sul monitor la finestra di applicazione del partner dati (v. fig.
4.3.2).
● Aprire con doppio clic la Directory GF-Bibliothek.
● Impostare sulla zona comandi Doppio clic --> Menu.
● Facendo doppio clic, selezionare il File GF xx.gf.

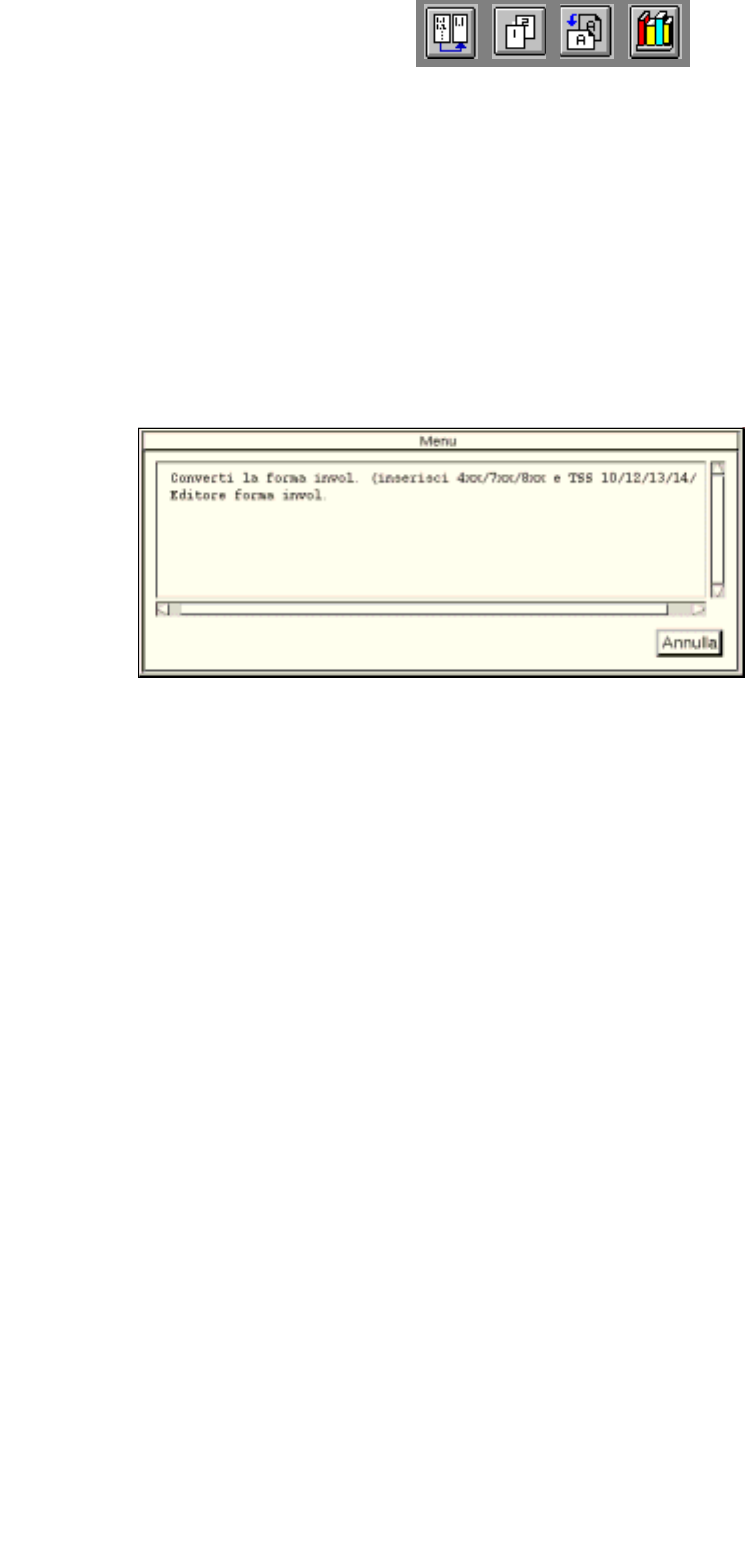

Si aprirà il seguente box di dialogo.
● Fare clic sull’immissione Converti la forma invol. (inserisci 4xx/7xx/8xx e TSS 12/13/14/
17.SST).
Viene ora eseguita la conversione del File GF selezionato. Se conclusa con successo, dopo la
conversione apparirà un messaggio di merito.
● Confermare il messaggio con Ok.
Manuale operatore del calcolatore di linea UNIX 4 Gestione dati
Versione software 503.xx Edizione 02/2002 4.3 Ambiente di lavoro Manager dati
143
I
t I I
4.3.4.6 Provvedimenti dopo un update/upgrade del software del CL
Onde garantire un ineccepibile operare del software del CL, dopo l'update/upgrade (v. cap. 1) va eseguita
tramite il Manager dati la prassi operativa a seguito descritta:
Controllo della consistenza "Allestimenti"
AVVISO
A seconda della prassi si può eseguire il controllo della consistenza subito per l’impianto intero
"xx.ak", per ogni impianto parziale "xx.va" o per ogni singolo allestimento "xx.ar". Si consiglia di
lanciare il controllo della consistenza sull’impianto parziale, v. descrizione a seguito.
● Sulla zona comandi impostare Doppioclic --> Default.
● Aprire l'un dopo l'altra le Directory Anlagen/xx.ak facendo doppio clic.
● Sulla zona comandi impostare Doppioclic --> Menu.
● Selezionare con doppio clic il File allestimenti xx.ar.
Si apre il seguente box di dialogo.
● Fare clic sull'immissione Contr. consist.
Viene eseguito il controllo della consistenza per tutti
gli allestimenti contenuti nell’impianto par-
ziale selezionato.
Una volta concluso il controllo con successo, compare sul monitor una segnalazione apposita.
AVVISO
Il controllo della consistenza va eseguito per tutti i File allestimenti.
● Terminato il controllo della consistenza, fare clic sul pulsante fino a che non si chiude la Directory
"Anlagen".
