16 MaDaMaS Manuale operatore del calcolatore di linea UNIX 16.2 Ambiente di valutazione MaDaMaS Ver sione software 503.xx Edizione 02/2002 528 I t I I
Manuale operatore del calcolatore di linea UNIX 16 MaDaMaS
Versione software 503.xx Edizione 02/2002 16.2 Ambiente di valutazione MaDaMaS
527
I
t I I
16.2.9.1 Forma di valutazione "Ultimo CS"
La forma di valutazione "Ultimo CS" indica il tempo in minuti per la linea intera e per ogni singola stazione della
linea trascorso dal momento dell’espletazione (o interruzione) dell’ultimo CS.
L’icona compare sul diagramma "Resa" se il tempo dalla espletazione/interruzione dell’ultimo CS giace
oltre al valore del "Timeout" impostato sotto Limiti (v. sottocap. 16.2.4.1). La stazione resta ferma.
La forma di valutazione "Ultimo CS" è quindi importante dato che tutti i dati venongo attualizzati solo quando
si è terminato di produrre un nuovo circuito stampato. E’ possibile per la linea intera e per tutte le stazioni di
montaggio.
- Richiamare la forma di valutazione "Ultimo CS" per la linea
● Selezionare sulla barra del menu RAPPRESENTAZIONI --> Vista d’insieme .
Viene rappresentata la forma di valutazione "Vista d’insieme".
Sul campo sotto al diagramma "Resa" viene indicata la valutazione "Ultimo CS" per la linea
intera (v. fig. fig. 16.2.1).

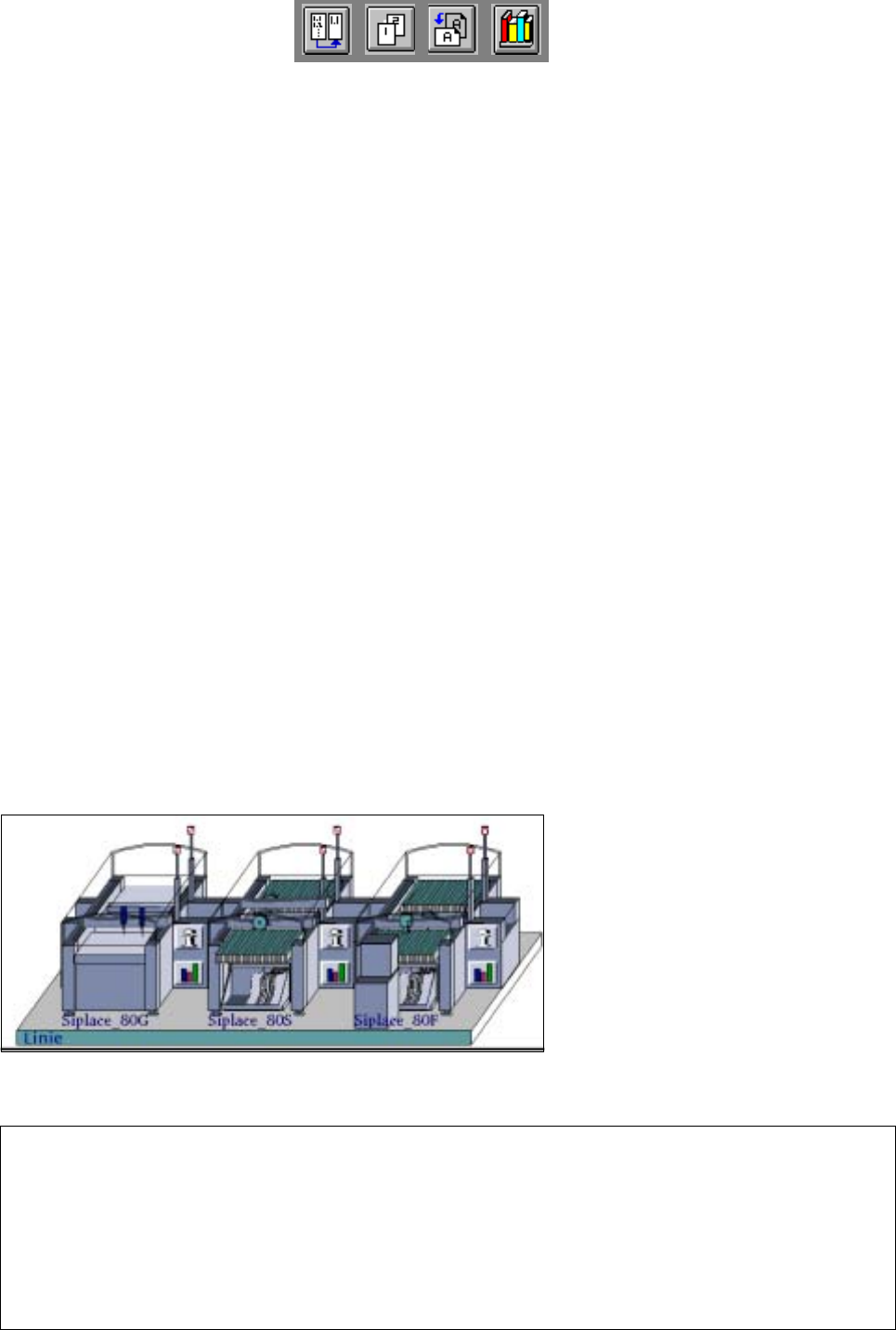

- Richiamare la forma di valutazione "Ultimo CS" per tutte le stazioni
● Sulla barra del menu selezionare RAPPRESENTAZIONI --> Resa
oppure:
● Sulla Vista d’insieme fare clic sulla barra blu del diagramma "Resa".
Il diagramma "Resa" viene rappresentato per tutte le stazioni di montaggio.
Sul campo sotto al diagramma "Resa" viene indicato per ogni stazione il tempo trascorso dalla
espletazione/interruzione dell’ultimo circuito stampato (v. fig. fig. 16.2.9).
Manuale operatore del calcolatore di linea UNIX 17.1 Introduzione
Versione software 503.xx Edizione 02/2002
17 - 529
I
t I I
Prendendo ad esempio tre diversi circuiti stampati, il presente capitolo descrive la completa prassi operativa ricor-
rente dalla produzione dei programmi di montaggio fino alla prescrizione dei lavori. Mentre i principianti se ne pos-
sono avvalere come introduzione studiandolo a poco a poco, i programmatori più esperti lo possono usare come
prontuario di consultazione o per „rinfrescarsi la mermoria“, venendo il tutto agevolato dal concetto a due pagine:
quella sinistra riporta solo i termini chiave, quella destra invece descrive dettagliatamente ogni passo lavorativo.
Il capitolo è concepito come supplemento degli altri capitoli del manuale operatore e non può giustamente trat-
tare ogni singolo caso. Per ulteriori informazioni su di un tema o su di una funzione si rinvia quindi al capitolo
corrispondente della guida menzionata.
E‘ inoltre di grande aiuto se si lavora con le Guide on line a disposizione:
— Guida contestuale: contiene informazioni su tutti i campi editazione, icone e zone delle finestre.
•Sul menu GUIDA fare clic sull’opzione Guida contestuale on/off.
• Spostare la freccia del mouse sul punto dove vengono richieste le spiegazioni.
Si apre una finestra con le informazioni guida, la quale si richiude rispostando il mouse.
— Guida Index: contiene la descrizione della procedura su quasi tutti gli argomenti.
•Sul menu GUIDA fare clic sull’opzione Index.
Si apre la Guida Index.
• Far ricercare un argomento tramite la funzione Trova oppure
dare una letta alla descrizione dell’argomento facendo clic sui termini in verde sull’indice.
I circuiti stampati descritti hanno diversi contenuti didattici:
• circuito stampato 1:circuito semplice, tema centrale nel principio base della stesura dei programmi di montaggio;
• circuito stampato 2: circuito semplice, tema centrale nella descrizione delle forme involucri specifiche
personalizzate per la clientela;
• circuito stampato 3: circuito complesso, tema centrale nella tecnica delle schede.
In tutti gli esempi si presume una determinata configurazione della linea e della stazione. Dato però che presso
ogni cliente la configurazione è diversa, i dati indicati vanno considerati solo come esempio e devono venire
adeguati dal cliente alle proprie condizioni.
Configurazione della stazione
17 CL Unix in pratica
17.1 Introduzione
Siplace_80G :
• centraggio ottico del
circuito stampato
Siplace_80S:
• centraggio ottico del circuito stampato
• testa a revolver
• segmento tipo 2 -> pipette 6xx
• telecamera CO 19x25 sulla testa
-> segmento tipo 9
Siplace_80F:
• centraggio ottico del circuito stampato
• testa IC -> pipette 4xx
• telecamera testa IC -> sensore tipo 7
• testa a revolver
• tipo segmento 2 -> pipette 6xx
• telecamera CO 19x25 su testa
-> sensore tipo 9
• Scambiatore automatico vassoi
Configurazione della linea
