Manuale operatore del calcolatore di linea UNIX 6 Prodotto / Forma involucri
Versione software 503.xx Edizione 02/2002 6.1 Editore forma involucri (Editore GF)
199
I
t I I

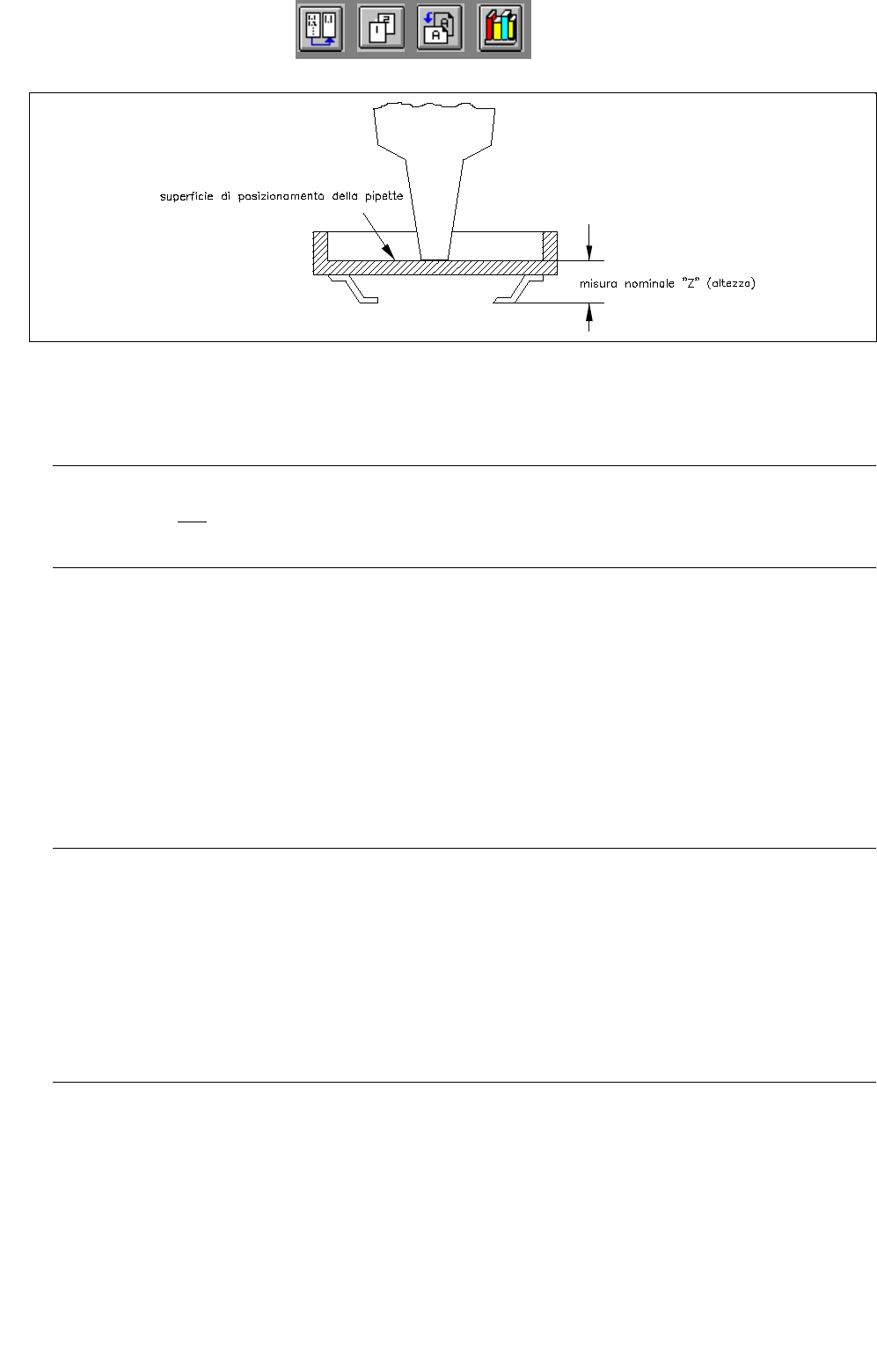

Fig. 6.1.6 Esempio: misura nominale "Z" in caso di superficie incavata
Zona editazione "Corpo"
AVVISO
Questo campo non
viene indicato se il tipo di forma attuale è un "PDC" (v. fig. 6.1.2) oppure un "BGA"
(v. fig. 6.1.3), dato che le dimensioni del corpo di questi tipo corrispondono alle dimensioni nominali.
- X [mm] lunghezza del corpo (sottocap. 6.1.3.2, v. fig. 6.1.19)
- Y [mm] larghezza del corpo (sottocap. 6.1.3.2, v. fig. 6.1.19)
- Z+/- [mm] altezza corpo dell’involucro con la specificazione della tolleranza
max. ammessa (v. sottocap. 6.1.3.2, v. fig. 6.1.19)
Campo editazione "Tolleranza del package"
AVVISO
I dati su questo campo determinano per quale valore possa essere spostato il CO nel suo medio di conse-
gna. Se per la tolleranza di posizione si immettono valori bassi, potrà aumentare la quota di scarto, dato
che alcuni CO non si troveranno più nella zona della finestra di ricerca (Sistema visione).
Se invece per la tolleranza di posizione si immettono valori alti, potrà diminuire la quota di scarto. Per i CO
da prelevare su vassoi sono molto convenienti alti valori di tolleranza, dato che i vassoi eventualmente
erano piazzati imprecisamente sul supporto. In questo caso settare i valori per la tolleranza di posizione in
"X" ed "Y" sul valore massimo di 3 mm.
- X [mm] tolleranza posiz. max. ammessa del CO nel package in direz. x
- Y [mm] tolleranza posiz. max. ammessa del CO nel package in direz. x
- Angolo [gradi] deviazione max. ammessa del CO dalla posiz. gradi 0
(angolo rotazione nel package)
6 Prodotto / Forma involucri Manuale operatore del calcolatore di linea UNIX
6.1 Editore forma involucri (Editore GF) Versione software 503.xx Edizione 02/2002
200
I
t I I
Campo editazione "Limiti di accettan." (solo FDC e BGA)
AVVISO
Se si apre l’Editore forma involucri per una nuova forma involucri, sui campi editazione di questa zona
sono già immessi i valori default per le tolleranze di spaziatura e delle file.
In caso della forma involucri del tipo "BGA" (v. fig. 6.1.3), è disponibile solo il campo editazione "Spaziatura".
- Spaziat. [mm] valore max. ammessa della deviazione della spaziatura
(spaziatura ^
distanza dal centro piedini(BGA) al centro
piedini(BGA)
Se si supera il valore del limite di errore di spaziatura, vale a
(dire, con un "FDC" si riscontrano distorsioni laterali dei piedini),
al Sistema di visione il CO risulta difettoso e non viene montato.
- Fila [mm] disallineamento max. ammesso di file identiche le une di fronte
alle altre in caso di un "FDC" (vale a dire, deviazione max.
ammessa della simmetria)
- Componente cubico [mm] descrizione v. sottocap. 6.1.2.3
AVVISO
Se si apre l'Editore forma involucri per la definizione di una nuova forma involucri, i campi editazione
"Misure nominali", "Tolleranza del package" sono in bianco, solo nel Zona editazione "Limiti di accettanza"
sono immessi valori default.
Manuale operatore del calcolatore di linea UNIX 6 Prodotto / Forma involucri
Versione software 503.xx Edizione 02/2002 6.1 Editore forma involucri (Editore GF)
201
I
t I I
Modalità di editazione
Editare nuovi dati GF:
● Fare clic sul campo editazione "X" sulla zona editazione "Misure nominali", immettere il valore e
concludere l'immissione con RETURN.
● Fare clic sul campo editazione "Y", immettere il valore e concludere l'immissione con RETURN.
Sui campi editazione della tolleranza di larghezza e lunghezza e sulla zona editazione
"Tolleranze package" vengono indicati automaticamente i valori default calcolati.
● Fare clic sul campo editazione "Z", immettere il valore e concludere l'immissione con RETURN.
Sul campo editazione deIla tolleranza dell’altezza viene indicato il valore default calcolato auto-
maticamente.
AVVISO
I valori default derivanti dai valori immessi vengono calcolati solo se ogni immissione viene conclusa
con il tasto RETURN.
● Fare clic sul campo editazione "X" sulla zona editazione "Corpo", immettere il valore e concludere
con RETURN.
● Fare clic sul campo editazione "Y", immettere il valore e concludere l'immissione con RETURN.
Modificare i dati disponibili:
● Fare clic sul campo editazione richiesto (puntare il cursore davanti al valore).
● Cancellare il valore con il tasto DELETE.
● Immettere il nuovo valore e concludere l'immissione con il tasto RETURN.
AVVISO
Se si sono immessi valori o caratteri non consentiti (ad es. lettere o una virgola come segno decimale),
il campo appena editato viene rappresentato con un bordo rosso e si deve correggere l'immissione.
Se il tasto RETURN non
viene azionato dopo ogni immissione, i campi errati vengono rappresentati
con il bordo rosso solo quando si salvano i File GF e si apre inoltre il seguente box di dialogo.
● Chiudere il box di dialogo con Ok e correggere le immissioni errate.
