4.6.3.2 Editare il filtro
L’allocazione dei dati dal File CAD ai campi posizioni sulla finestra “Dialogo filtro circuiti stampati“ avviene
tramite due clic semplici successivi. Dapprima si fa clic sulla sorgente (campo dati), poi sulla destinazione
(campo posizione). Altre sequenze di clic non comportano allocazioni.
Per l’allocazione si può selezionare un campo dati su una riga di dati qualsiasi.Tutti i campi dati che vanno poi
allocati devono trovarsi in questa riga di dati selezionata, altrimenti non ha luogo nessuna accettazione dei dati
sui relativi campi posizione. Le allocazioni possono venire nuovamente cancellate facendo clic sui singoli campi
posizioni con il tasto destro
del mouse.
Prassi:
● Sulla finestra “Dialogo filtro circuiti stampati" selezionare tra i "Caratteri separazione campi"
quello che corrisponde ai dati CAD (v. a proposito pag. 4 - 173).
● Procedere alle impostazioni ulteriori del filtro corrispondentemente alla costituzione del File CAD
(v. a proposito pag. 4 - 172).
● Sul campo editazione “Tipo CS“ immettere un nome per il tipo di CS (v. a proposito pag. 4 - 173).
● Selezionare il modo di elaborazione e il sistema di coordinate (v. a proposito pag. 4 - 174).
● Fare clic su un campo dati (sorgente) su una riga dati qualsiasi sulla finestra di applicazione
dell’Import CAD. Il campo dati è evidenziato.
● Fare clic sul campo posizione relativo (destinazione) sulla finestra "Dialogo filtro circuiti stampati“.
Il contenuto del campo dati viene accettato sul campo posizione.
Ha luogo un controllo della plausibilità.
● Allocare allo stesso modo tutti i campi dati.
AVVISO
I dati di un campo dati già allocato vengono rappresentati sulla finestra di applicazione dell’Import
CAD con una sottolineatura.
● Fare clic su OK per accettare i dati filtro.
Il filtro viene salvato sotto il nome corrente e si chiude la finestra “Dialogo filtro circuiti stampati“.
Manuale operatore del calcolatore di linea UNIX 5 Prodotto / Componente
Versione software 503.xx Edizione 02/2002 5.1 Editore componenti CO
177
I
t I I
5 Prodotto / Componente
5.1 Editore componenti CO
Grazie all'Editore componenti si dona all'utente la possibilità di descrivere i componenti in modo completo
a riguardo delle loro proprietà elettriche. Nell'Editore componenti vengono stabiliti il tipo di CO (ad es. diodo),
le sue proprietà elettriche e il tipo di trattamento (ad. es. incollare, assemblare). Inoltre viene allocata al
componente il numero della forma involcuri corrispondente alla sua architettura.
5.1.1 Avviare l'Editore CO
- L'Editore CO viene lanciato nel "Modo a programmazione" facendo clic sull'icona Componente sul
Desktop oppure tramite il Manager dati (v. cap. 4).
- Qualora sia stato installato il programma CL per il "Modo a controllo", si può lanciare l'Editore CO
tramite il menu Desktop "PRODOTTO" oppure tramite il Manager dati.

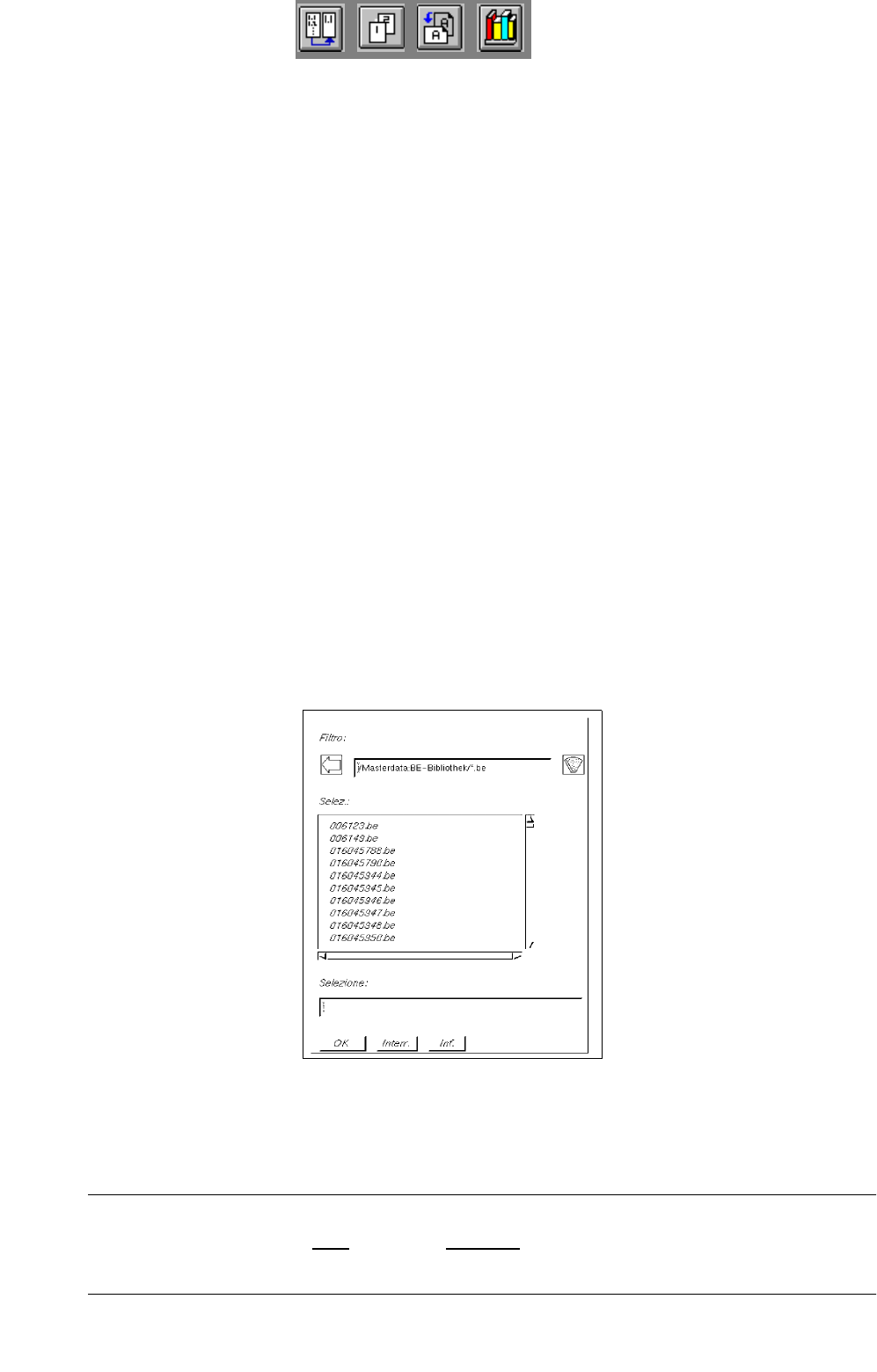

● Fare clic sull'icona Componente sul Desktop (oppure sulla voce "Editore Componenti" sul menu
"PRODOTTO"). Si apre il FSB con la selezione dei file di tutti i componenti già definiti.
● Selezionare il componente "xx.be" facendo doppio clic oppure immettere il nuovo nome sulla
tastiera e confermare con Ok.
Si apre la finestra di applicazione dell'Editore componenti (v. fig. 5.1.1).
AVVISO
Il nome CO può contenere al max.
20 segni, ivi compreso il suffisso ".be". Assegnando il nome osservare
che alcuni segni non possono venire impiegati, v. a proposito il cap. 2, sottocap. 2.3.
