Manuale operatore del calcolatore di linea UNIX 8 Prodotto / Circuito stampato
Versione software 503.xx Edizione 02/2002 8.1 Editore circuiti stampati
255
I
t I I
8.1.3.1 Menu FILE
AVVISO
A seguito vengono descritte solo le prime voce del menu. Le funzioni delle ulteriori voci sono
descritte al cap. 2.
- Richiamare l'Editore strutture per l'elaborazione di un nuovo circuito stampato
● Selezionare FILE --> Apri....
Si apre il FSB per la selezione di un nuovo circuito stampato (v. pag. 8 - 252).
● Selezionare il CS e confermare con Ok.
La struttura del CS selezionato viene rappresentata nella zona visualizzazione delle nuova finestra.
Oppure (per ottenere una finestra vuota per un nuovo CS):
● Digitare il nuovo nome.
Si apre la finestra dell'Editore strutture con il nome del nuovo CS.
- Copiare il circuito stampato
Con ciò è possibile la riproduzione di un circuito stampato caricato. Vengono copiati anche tutti i dati
(posizione di montaggio, scheda e fiducial della scheda) dell'originale.
● Sulla zona comandi attivare l'icona .
(La freccia dell’icona è rivolta da giù in su da destra a sinistra).
● Fare clic sulla struttura parziale del CS più in alto nella struttura del CS (v. fig. 8.1.4).
● Selezionare la voce di menu FILE --> Copia CS.

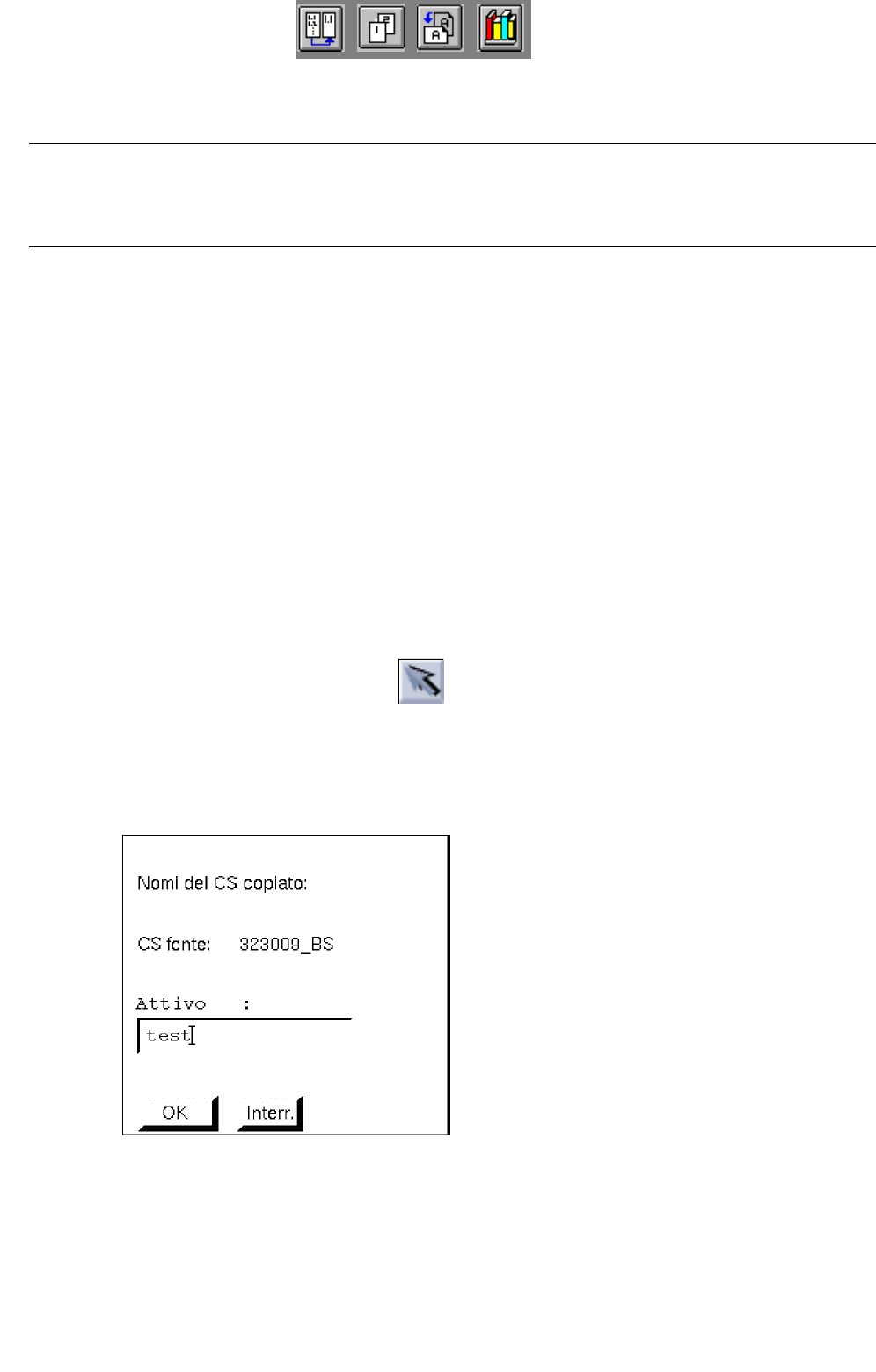

Compare il seguente box di dialogo:
● Digitare il nome e confermare con OK.
Viene rappresentata sul monitor una seconda finestra dell'Editore strutture con il nome del nuovo
CS e con la struttura copiata.
8 Prodotto / Circuito stampato Manuale operatore del calcolatore di linea UNIX
8.1 Editore circuiti stampati Versione software 503.xx Edizione 02/2002
256
I
t I I
8.1.3.2 Menu SERVIZI
Grazie alle funzioni di questo menu si possono aprirre sia gli Editori parziali per la determinazione dei dati
scheda e delle posizioni di montaggio, sia l’Editore struttura per un circuito nuovo o selezionato.
Inoltre si può commutare la visualizzazione tra mode struttura e mode grafica.
- Richiamare l'Editore PM per la determinazione delle posizioni di montaggio (possibile solo nel mode
struttura).
● Sulla zona comandi attivare l'icona .
● Selezionare la struttura parziale del CS nella zona visualizzazione facendo clic con il mouse.
● Selezionare SERVIZI --> Editore posizioni.
Si apre la finestra dell'Editore PM (v. fig. 8.1.11).
- Richiamare l'Editore scheda per la determinazione dei dati scheda (possibile solo nel mode
struttura).
● Sulla zona comandi attivare l'icona .
● Selezionare la struttura parziale del CS nella zona visualizzazione facendo clic con il mouse.
● Selezionare SERVIZI --> Editore scheda.
Si apre la finestra dell'Editore scheda (v. fig. 8.1.8).
- Mode strutt.
Questa voce di menu serve a commutare la zona di visualizzazione dal mode grafica sul mode struttura.
● Selezionare SERVIZI --> Mode strutt.
La zona visualizzazione viene commutata sul mode struttura (v. fig. 8.1.4).
- Mode grafica
Questa voce di menu serve a commutare la zona visualizzazione dal mode struttura sul mode grafica.
● Selezionare SERVIZI --> Mode grafica
La zona visualizzazione viene commutata sul mode grafica (v. fig. 8.1.6).
8.1.3.3 Zona comandi Editore strutture (mode struttura)
I comandi vengono simbolizzati da icone. Se si attiva una icona facendo clic, si può eseguire l'azione relativa
con una struttura parziale del CS in seguito selezionata.
Lanciando l’Editore stuttura è automaticamente attivo il comando "Seleziona".
(La freccia dell’icona è rivolta da giù in su da sinistra a destra).
AVVISO
Le modalità e i risultati di alcuni dei comandi a seguito descritti vengono rappresentate come esempio alla
figura fig. 8.1.5, nella quale i numeri 1 oppure 2 nei cerchietti stanno per i passi delle operazioni, mentre le
strutture tratteggiate stanno per i risultati.
Manuale operatore del calcolatore di linea UNIX 8 Prodotto / Circuito stampato
Versione software 503.xx Edizione 02/2002 8.1 Editore circuiti stampati
257
I
t I I
Fig. 8.1.5 Esempi "Applicazione a risultati dei camandi nell’Editore struttura"
AVVISO sulla fig. 8.1.5
"Duplica (1)" è descritto a pag. 8 - 259 e "Duplica (2)" a pag. 8 - 261.
