Manuale operatore del calcolatore di linea UNIX 3 Desktop (Principale) Versione software 503.xx Edizione 0 2/2002 3.1 Introduzione 79 I t I I - Zona inferiore co n il pulsante selezione lin ea e la zona visualiz zazione …
3 Desktop (Principale) Manuale operatore del calcolatore di linea UNIX
3.1 Introduzione Versione software 503.xx Edizione 02/2002
78
I
t I I

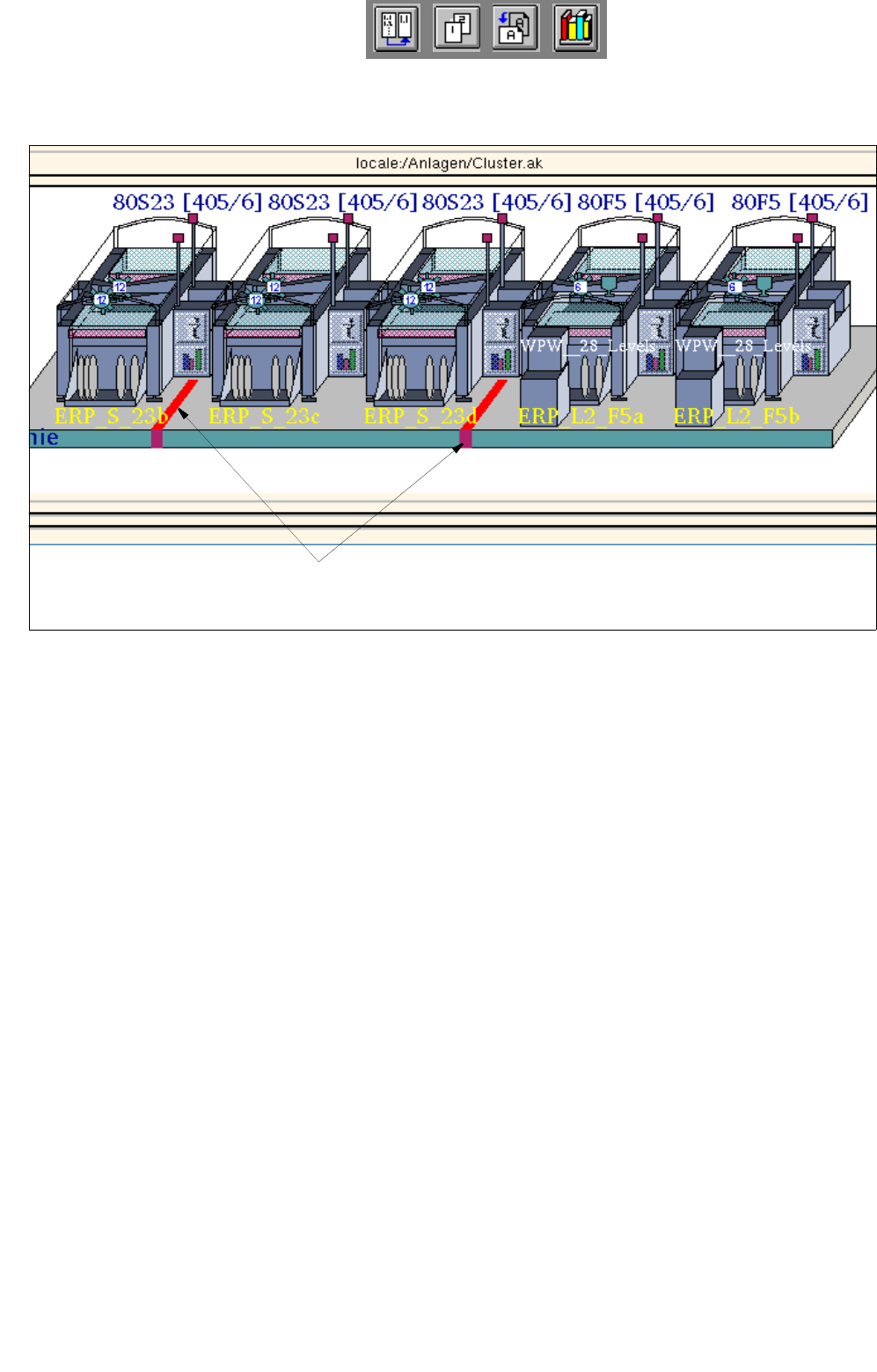

Fig. 3.1.5 Esempio per l'evidenziamento dei limiti dei gruppi nella configurazione linea visualizzata
Il Desktop si suddivide nelle tre zone a seguito descritte:
- Zona superiore con la barra del menu del Desktop e i menu
La barra del menu comprende i seguenti menu
FILE
OPZIONI
SERVIZI
PRODOTTO (solo nel modo a controllo)
MEZZI PRODUZIONE (solo nel modo a controllo)
- Zona centrale con i gruppi principali
Prodotto (solo nel modo a programmazione)
Mezzi di produz. (solo nel modo a programmazione)
Controllo
Ogni gruppo principale contiene i moduli del software CL. Detti moduli rappresentano i programmi del
CL e, se collegati sul Desktop, vengono raffigurati a forma di icona sui gruppi principali di volta in volta
corrispondenti.
Evidenziamento dei limiti dei gruppi
Manuale operatore del calcolatore di linea UNIX 3 Desktop (Principale)
Versione software 503.xx Edizione 02/2002 3.1 Introduzione
79
I
t I I
- Zona inferiore con il pulsante selezione linea e la zona visualizzazione
Sul pulsante selezione linea viene visualizzato il path della linea corrente. Prima del nome del path è
inoltre immessa la manutenzione dati alla quale si fa correntemente accesso ("locale" oppure "ospite").
- se sull’Editore impianti l’impiato intero è stato definito come linea di produzione, verrà visualizzato
[linea produzione] die9tro il nome del path (v. Fig. 3.1.4).
- se sul Controllo linea è stata attivata per l’impianto intero l’opzione "con codice a barre", verrà
visualizzato
[funzionamento con codice a barre] dopo il nome del path (v. Fig. 3.1.4).
Facendo clic sul pulsante si può aprire il FSB per la selezione di un’altra linea.
Sulla zona visualizzazione viene simbolizzata la configurazione della linea corrente con tutte le stazioni
presenti sulla linea.
AVVISO
Il significato e la funzione di tutte le componenti del Desktop sul modo a programmazione e a
controllo sono descritte al sottocap. 3.2.
Oltre ai gruppi principali il Desktop contiene anche il simbolo SMD per l’indicazione della versione CL attuale:
● Fare clic sul simbolo SMD.
Si apre il menu con immissioni "Index" e "Versione".
● Fare clic su Versione.

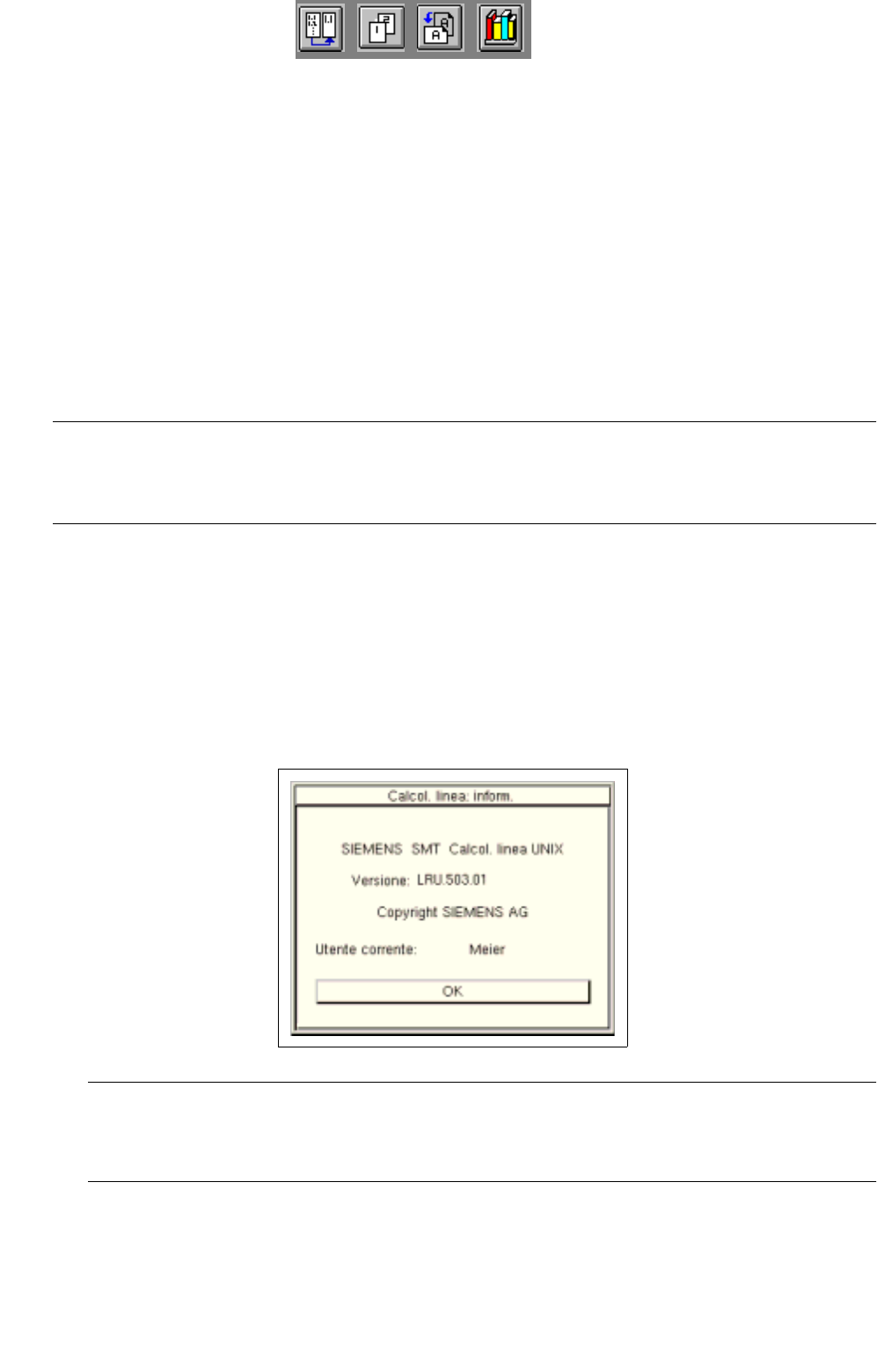

La versione attuale del software CL e il nome dell’utente al momento collegato vengono indicati
su di un box informazioni (v. esempio a seguito).
AVVISO
Se si fa clic sull’immissione Index, si apre la finestra di Guida con l’elenco di tutti gli argomenti guida
selezionabili (v. cap. 2, sottocap. 2.5.3.1).
