6 Prodotto / Forma involucri Manuale oper atore d el calcolatore di linea UNIX 6.1 Editore forma involucri (Editore GF) V ersione software 503.xx Edizione 02/2002 220 I t I I - Centra esternam. Il CO viene centrato ester…
Manuale operatore del calcolatore di linea UNIX 6 Prodotto / Forma involucri
Versione software 503.xx Edizione 02/2002 6.1 Editore forma involucri (Editore GF)
219
I
t I I

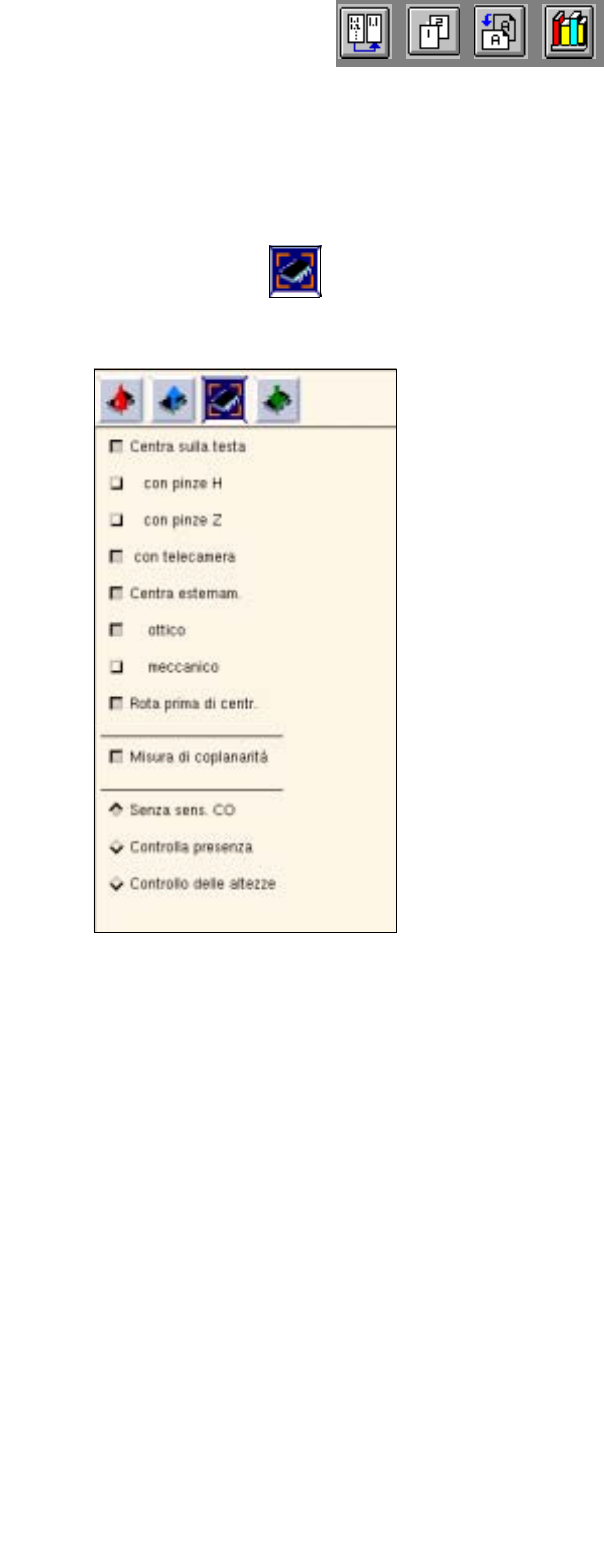

Campo di selezione per la procedura di centraggio
In questo campo selezione viene determinato il tipo di centraggio per il tipo di CO. Sono disponibili le
impostazioni "Centra sulla testa" ossia "Centra esternamente" con le singole opzioni per il ciclo di centraggio,
e si può inoltre attivare/disattivare la misurazione della coplanarità. Sulla zona inferiore del campo di selezione
si imposta l’opzione per il controllo mediante il sensore CO.
● Fare clic sull’icona .
Verrà visualizzato il campo di selezione per stabilire l’Handling nella procedura di centraggio.
- Centra sulla testa Il CO viene centrato con la testa a revolver o di montaggio sulla
HS-180 se si seleziona in più una delle tre opzioni qui a seguito.
con pinze H Centraggio mecc. mediante pinzetta h (pinzetta di misura) della
testa di montaggio della HS-180
con pinze Z Centraggio mecc. mediante pinzetta z della testa di montaggio
della HS-180
con telecamera Centraggio ottico con la telecamera CO della testa a revolver
6 Prodotto / Forma involucri Manuale operatore del calcolatore di linea UNIX
6.1 Editore forma involucri (Editore GF) Versione software 503.xx Edizione 02/2002
220
I
t I I
- Centra esternam. Il CO viene centrato esternamente mediante il dispositivo di
centraggio di una HS-180 oppure mediante telecamera IC
rispettiv. FC di una SIPLACE 80F3/F
4
.
ottico Il Co viene centrato mediante stazione centraggio di una
HS-180 oppure mediante telecamera IC rispettiv. FC di una
SIPLACE 80F3/F
4
.
meccanico il CO viene centrato con la stazione di centraggio meccanico
(Al momento la funzione non viene applicata)
Rota prima di centr. Prima di misurare (centrare) il CO mediante la stazione
centraggio ottico di una HS-180 o di una telecamera IC di una
SIPLACE 80F3/F
4
lo si ruota sulla posizione di montaggio.
(su 90°, 180° oppure 270°).
- Misura di coplanarità tramite la misura di coplanarità con il modulo laser si determina
se il CO ha piedini distorti e se eventualmente lo si deve
separare perché difettoso.
Senza sens. CO se questa opzione è attivata, nel montare non viene eseguito
nessun controllo mediante il sensore CO.
Controlla presenza se questa opzione è attivata, nel montare si controlla la pre-
senza del componente mediante il sensore CO.
Controllo delle altezze se questa opzione è attivata, si esegue il controllo dell’altezza CO
mediante il sensore BO. Si controlla automaticamente, così fa-
cendo, anche la presenza del componente.
Manuale operatore del calcolatore di linea UNIX 6 Prodotto / Forma involucri
Versione software 503.xx Edizione 02/2002 6.1 Editore forma involucri (Editore GF)
221
I
t I I
Campo di selezione per la procedura di montaggio
● Fare clic sull’icona .
Verrà visualizzato il campo di selezione per stabilire l’Handling nella procedura di montaggio.
- Forza posiz. [N] come prescrizione per la forza viene qui immesso
un valore da 1 a 10che può poi venire convertito sulla forza
effettiva (v. descrizione e tabella a pagina 217).
- Aria esausta nel montare [mbar] qui si può specificare l’aria esausta, espressa in mbar,
nel montare
- Aria esausta nel depositare [mbar] qui si può specificare l’aria esausta, espressa in mbar, nel
depositare un componente non montato.
- Tempo di attesa [ms] qui si può inserire un valore per il tempo di attesa, espresso in
ms, nel montare il componente.
- Controllo vuoto montando prima del montaggio del CO, mediante sensori viene
scansionata la presenza del CO sulla pipetta.
(controllo del vuoto sulla pipetta a vuoto)
