14 Controllo / Moduli di comando Manuale operatore del calcolatore di linea UNIX
14.2 Controllo lavori CI Versione software 503.xx Edizione 02/2002
446
I
t I I
- Editore CS...
La voce di menu "Editore CS..." è selezionabile solo se prima si sceglie un lavoro sulla lista dei lavori.
L’Editore circuiti stampati si apre poi con la visualizzazione del circuito stampato che è stato definito
per il lavoro scelto.
● Cliccare SERVIZI --> Editore CS....
Si apre la finestra di documento dell’Editore circuiti stampati (v. cap. 8, fig. 8.1.4).
Sulla zona visualizzazione appare la struttura del circuito stampato che è immesso nel lavoro
selezionato.
- Risultati...
La voce di menu "Risultati..." è selezionabile solo se prima si è selezionato un lavoro sulla lista dei
lavori. Per il detto lavoro selezionato si possono visualizzare i risultati del test di fattibilità concluso.
● Disattivare tutte le icone sulla zona comandi.
● Selezionare il lavoro con clic semplice.
● Fare clic su SERVIZI --> Risultati....
Si apre la finestra con la visualizzazione dei risultati del test di fattibilità (v. cap. 11, fig. 11.4.5).
Su detta finestra vengono indicati i tempi dei cicli, il numero delle posizioni di montaggio, il
numero dei cicli e la resa delle singole teste di montaggio, delle singole stazioni e della linea
intera.
- Segnalaz. errori...
Tutte le segnalazioni di errori e i messaggi occorsi durante un test di fattibilità vengono memorizzati
sul File "all.error". Per poter visualizzare il File "all.error", eseguire la prassi a seguito descritta.
● Disattivare tutte le icone sulla zona comandi.
● Selezionare il lavoro erroneo facendo doppio clic.
(Un lavoro erroneo è evidenziato da una "E" davanti al nome).
Si apre la finestra di applicazione Visualizzazione file (v. cap. 4). Su detta finestra vengono rap-
presentati tutte le segnalazioni di errori e i messaggi occorsi durante il test di fattibilità.
Oppure:
● Selezionare il lavoro erroneo con clic semplice.
● Fare clic su SERVIZI --> Segnalaz. errori ... .
Si apre la finestra di applicazione Visualizzazione file con il contenuto del File "all.error".
Manuale operatore del calcolatore di linea UNIX 14 Controllo / Moduli di comando
Versione software 503.xx Edizione 02/2002 14.2 Controllo lavori CI
447
I
t I I
14.2.3.3 Elaborare la lista riferimenti codici a barre
Con l’impiego di codici a barre circuiti stampati, vanno allocati ai circuiti stampati i codici a barre relativi. Ciò
avviene grazie all’opzione di menu "Lista RTC...".
● Fare clic su SERVIZI--> Lista RTC... (a lista lavori caricata).
Si apre la finestra con la lista riferimenti codici a barre (v. fig. 14.2.3).
Qui si possono o riferire ai tipi di circuiti determinati campi del codice a barre (codice a barre
iniziale --> codice barre finale) o editare allocazioni già disponibili.
Mediante un’ulteriore impostazione si può indicare su quale lato del circuito stampato verrà letto il
codice a barre (a seconda della posizione di montaggio del lettore codici a barre sulla stazione).

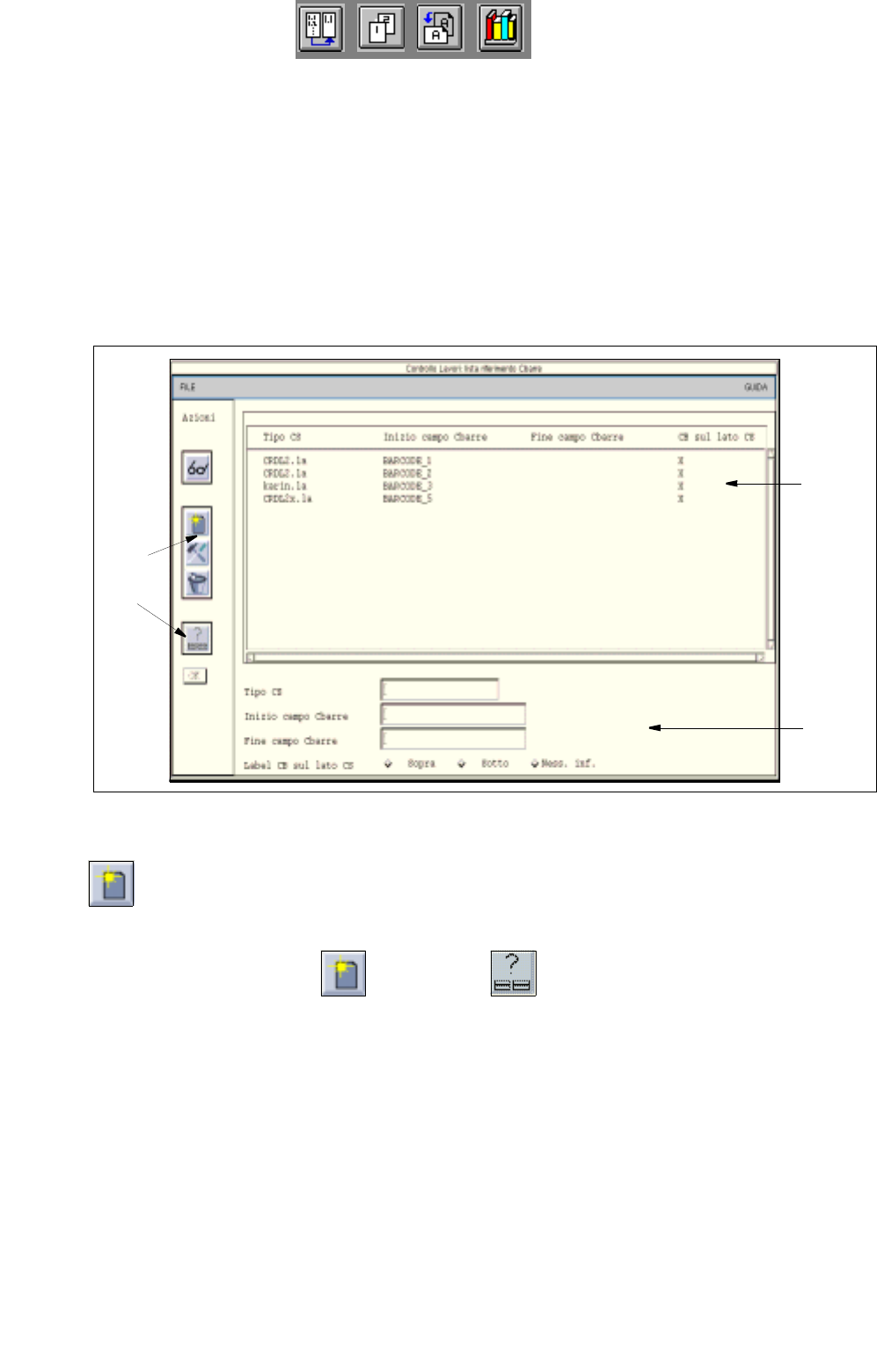

Fig. 14.2.3 Finestra "Lista riferimenti codici a barre"
- Edita le allocazioni dei codici a barre ed imposta il lato del CS per la posizione del
codice a barre
● Fare clic prima sull’icona e poi sull’icona .
Si apre il box FSB con la selezione file di tutti i tipi CS già definiti.
● Selezionare con doppio clic il tipo CS al quale si deve riferire un codice a barre.
Si chiude il box FSB ed il nome del tipo CS selezionato viene visualizzato sul campo
editazione "Tipo CS".
● Fare clic sul campo editazione “Inizio campo codice a barre" ed immettere il codice a barre ini-
ziale (ad es. 35588).
● Fare clic sul campo editazione "Fine campo codice a barre" ed immettere il codice a barre finale
(ad es. 35598).
● Sul campo "Label CB sul lato CS:" attivare il pulsante di controllo indicante il lato del CS sul quale
si dovrà leggere il codice a barre. Si deve assolutamente intraprendere un’allocazione, altrimenti i
dati editati non verranno accettati sulla lista.
Zona
selezione
Zona
comandi
Zona
editaz.
14 Controllo / Moduli di comando Manuale operatore del calcolatore di linea UNIX
14.2 Controllo lavori CI Versione software 503.xx Edizione 02/2002
448
I
t I I
Sono possibili le seguenti impostazioni:
sopra: il codice a barre viene letto sul lato superiore del circuito stampato (carattere di
identificazione "O").
sotto: il codice a barre viene letto sul lato inferiore del circuito stampato (carattere di
identificazione "U").
ness. inf.: il lato CS sul quale si dovrà leggere il codice a barre non è noto (carattere di
identificazione "X").
Dalla stazione non sono state inviate informazioni sulla posizione del codice a
barre.
AVVISO
Il carattere di identificazione "X" non significa che sia indifferente su quale lato si legga il circuito
stampato, bensì significa che si deve intraprendere un’allocazione corretta sul Calcolatore di linea.
Se una tale allocazione non è esistente, il circuito stampato verrà trattato secondo la strategia UFO
prescritta.
Le informazioni inviate dalla stazione al Calcolatore di linea a proposito della posizione del codice a
barre letto per il tipo di CS corrispondente, possono venire visionate sul sistema segnalazioni di errori
(icona "Messaggi") (v. cap. 15).
● Fare clic su OK sulla zona comandi. Il nuovo riferimento viene inserito sulla lista.
Oppure:
● Selezionare come prescrizione una immissione sulla lista riferimenti con il tasto destro del
mouse. I dati vengono accettati sui campi editazione.
● Modificare i dati come dovuto ed accettarli sulla lista con OK.
●
- Cambia riferimenti codice a barre
● Fare clic sull’icona
● Sulla lista, fare clic con il tasto destro del mouse sul riferimento che va cambiato.
I dati vengono accettati sui campi editazione.
● Modificare i dati come dovuto ed accettarli sulla lista con OK.
