14 Controllo / Moduli di comando Manuale operatore del calcolatore di linea UNIX 14.4 Controller di macchina CM Versi one software 503.xx Edizione 02/2002 472 I t I I 14.4.3 Aprire l’ambiente di la voro "Controller …
Manuale operatore del calcolatore di linea UNIX 14 Controllo / Moduli di comando
Versione software 503.xx Edizione 02/2002 14.4 Controller di macchina CM
471
I
t I I
14.4 Controller di macchina CM
Il Controllo lavori Cl trasmette lavori ai Controller di macchina CM delle stazioni necessarie.
Su ogni stazione fisica esiste un Controller di macchina che fornisce alla stazione i dati di macchina, i dati di
allestimento e i dati di montaggio e che sorveglia le procedure della stazione. I dati vengono trasmessi alle
stazioni dal Manager dati tramite BUS IEC.
L'ambiente di lavoro del Controller di macchina offre all'operatore informazioni
- sui dati attuali della stazione
- sulla occupazione dei lavori
- sui circuiti stampati dichiarati
14.4.1 Compiti
I Controller di macchina sincronizzano vicendevolmente le immissioni dell'operatore al Cl e le procedure
sulle stazioni, in modo che al momento giusto
- si può iniziare il cambio dell'allestimento
- e vengono caricati i dati di montaggio.
14.4.2 Caratteristiche
I lavori (batch) vengono prescritti al Cl da un Controllo lavori.
- Si possono prescrivere al CM più lavori contemporaneamente.
Sono attivi: senza codice a barre ---> il primo batch
con codice a barre ---> batch-n dello stesso allestimento
- Il CM è allocato ad una stazione fisica.
- Il CM consente il trattamento di lavori preferenziali.
14 Controllo / Moduli di comando Manuale operatore del calcolatore di linea UNIX
14.4 Controller di macchina CM Versione software 503.xx Edizione 02/2002
472
I
t I I
14.4.3 Aprire l’ambiente di lavoro "Controller di macchina"
Su ogni stazione di montaggio rappresentata sulla configurazione attuale della linea si trova un’icona con il
simbolo "i" (v. ambiente di lavoro "Desktop" al cap. 3, fig. 3.1.2). Si si fa clic su questa icona, si apre l’ambiente
di lavoro del Controller di macchina rispettivo.
● Fare clic sulla superficie con il simbolo "i" della stazione richiesta.
Si apre l’ambiente di lavoro (finestra di applicazione) del Controllore di macchina CM (v. fig. 14.4.1).
Vengono visualizzate le seguenti informazioni a proposito della stazione selezionata:
- nome dell'impianto e della stazione
- strategia a codice a barre e UFO impostata
- nome di batch, tipo di CS, quantità
- numero di indentificazione dei CS
- allestimento della stazione
- larghezza di trasporto impostata
- lista di batch e dei CS
AVVISO
Mentre la finestra di applicazione del Controller macchina è aperta, tutte le informazioni vengono mantenute
allo stato corrente - saranno cioè visualizzate immediatamente tutte le modifiche.
Manuale operatore del calcolatore di linea UNIX 14 Controllo / Moduli di comando
Versione software 503.xx Edizione 02/2002 14.4 Controller di macchina CM
473
I
t I I
14.4.4 Finestra di applicazione del Controller di macchina
A seguito si spiegano le zone della finestra di applicazione e le loro funzioni.

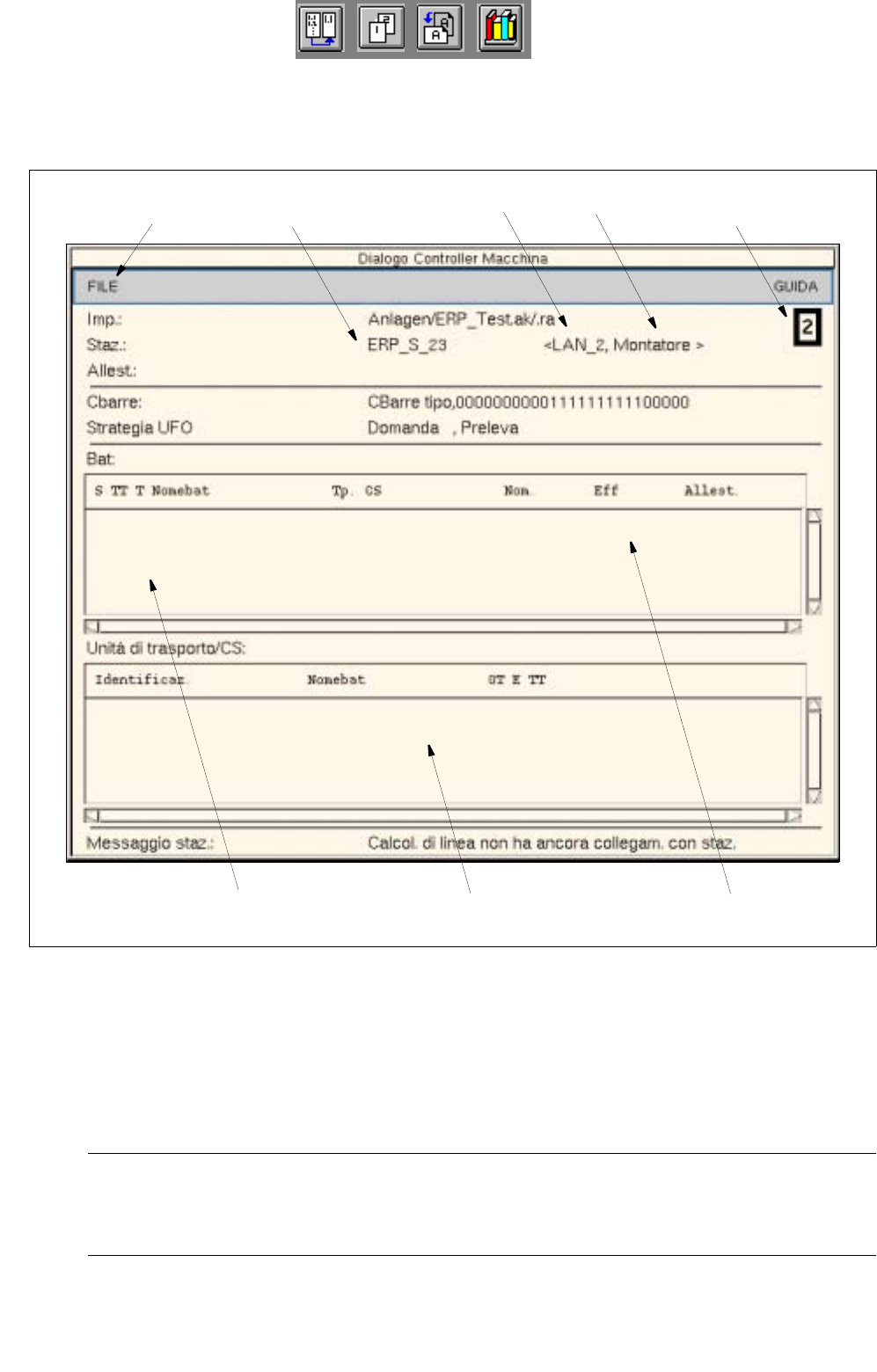

Fig. 14.4.1 Finestra di applicazione "Controller di macchina"
La finestra di applicazione è suddivisa come segue:
- Barra del menu
La barra del menu comprende i menu "FILE" e "GUIDA".
AVVISO
Dato che i menu "FILE" e "GUIDA" sono qui simili per comando e funzione ad altri casi di applicativi
del Calcolatore di linea, vengono descritti una sola volta ampiamente al cap. 2 del presente manuale.
- Zona visualizzazione
Barra
Lista dei batch prescritti
Indirizzo bus IEC
Nome logico
Tipo di stazione
della stazione
Lista dei CS in elaborazione
(prescritti)
Numero della
Zona visualizzazione
del menu
stazione
