12 Mezzi di produzione / Configurazione stazione e linea Manuale operatore del calcolatore di linea UNIX
12.1 Editore configurazione Versione software 503.xx Edizione 02/2002
372
I
t I I
12.1.2.2 Colori e loro significato nella zona visualizzazione dell’Editore struttura
Sulla zona visualizzazione dell’Editore struttura, i pulsanti di comando rappresentanti le singole speci di opzioni
macchina vengono simbolizzati a seconda dello stato senza o con cornice (tridimensionale) e sfondo a colori
differente.
Significato della rappresentazione dei pulsanti di comando:
- celeste, senza cornice l’opzione macchina è una componente fissa della stazione.
Non si può rimuoverla.
- celeste, tridimensionale l’opzione macchina è una componente della stazione.
Si può rimuoverla.
- bianco, tridimensionale l’opzione macchina è ancora una componente della stazione.
Si può allocarla.
- viola opzione macchina selezionata e già allocata
- verde opzione macchina selezionata ma non allocata
12.1.2.3 Allocare ed eliminare le opzioni macchina
- Alloca
Così si allocano le opzioni macchina ad un posto:
● selezionare facendo doppio clic un’opzione macchina non allocata (pulsante di comando tridi-
mensionale bianco). L’opzione macchina è ora configurata sulla stazione. Verrà rappresentata
come pulsante di comando celeste tridimensionale.
ATTENZIONE
Per poter allocare un’opzione macchina ad un posto, devono essere già attivate tutte le opzioni macchina
superiori a questa opzione macchina (più alte nella struttura).
Ad esempio: lo scambiatore pipette RV potrà essere allocato solo se è già stata attivata la testa RV ad
esso superiore nella struttura.
AVVISO
Per poter configurare nella stazione uno Scambiatore Automatico Vassoi (SAV) o uno Scambiatore Auto-
matico Vassoi a Matrice (SAVM), si deve dapprima fare clic sul pulsante di comando della zona caricatori
ossia del posto relativo e poi aprire l’Editore zona caricatori tramite il menu "SERVIZI" (v. sottocap.
12.1.2.5).
Sull’Editore zona caricatori si possono allocare l’SAV e l’SAVM servendosi della lista opzioni (v. cap. 13,
cap. 13.1.3.2).
Una volta che l’SAV o l’SAVM sia piazzato nella zona caricatori, verrà subito visualizzato nella rappresen-
tazione grafica della stazione sull’Editore struttura (v. fig. 12.1.1).
Manuale operatore del calcolatore di linea UNIX 12 Mezzi di produzione / Configurazione stazione e linea
Versione software 503.xx Edizione 02/2002 12.1 Editore configurazione
373
I
t I I
- Elimina
Così si eliminano le opzioni macchina attivate dal posto:
● selezionare con doppio clic l’opzione macchina allocata (pulsante di comando tridimensionale
celeste).
L’opzione macchina selezionata non è ora più configurata nella stazione. Verrà dunque nuova-
mente rappresentata come pulsante di comando tridimensionale bianco.
ATTENZIONE
Se nella struttura si elimina un’opzione macchina superiore (più alta), verranno automaticamente elimi-
nate anche le opzioni macchina inferiori nella struttura.
Ad esempio: se si elimina una testa RV da un posto, non verrà più allocato neanche lo scambiatore di
pipette RV relativo.
12.1.2.4 Menu FILE
- Richiamare l'Editore struttura
Con ciò l'utente può caricare o generare una nuova stazione.
● Selezionare FILE --> Apri... .
Si apre il FSB con la selezione dei file.
● Le ulteriori modalità sono uguali a quanto descritto al sottocap. 12.1.1.
- Salvare la configurazione ovvero l'allestimento attuali
● Selezionare la voce di menu FILE --> Salva.
Compare il seguente box di dialogo:
● Fare clic su Ricopri.
Si salva la configurazione ovvero l'allestimento attuale.
- Stampare i dati della configurazione della stazione o i dati di allestimento
Si possono emettere i dati attuali della stazione su di una stampante allacciata.
● Selezionare la voce di menu FILE --> Stampa.
I dati della stazione vengono emessi sulla stampante.
12 Mezzi di produzione / Configurazione stazione e linea Manuale operatore del calcolatore di linea UNIX
12.1 Editore configurazione Versione software 503.xx Edizione 02/2002
374
I
t I I

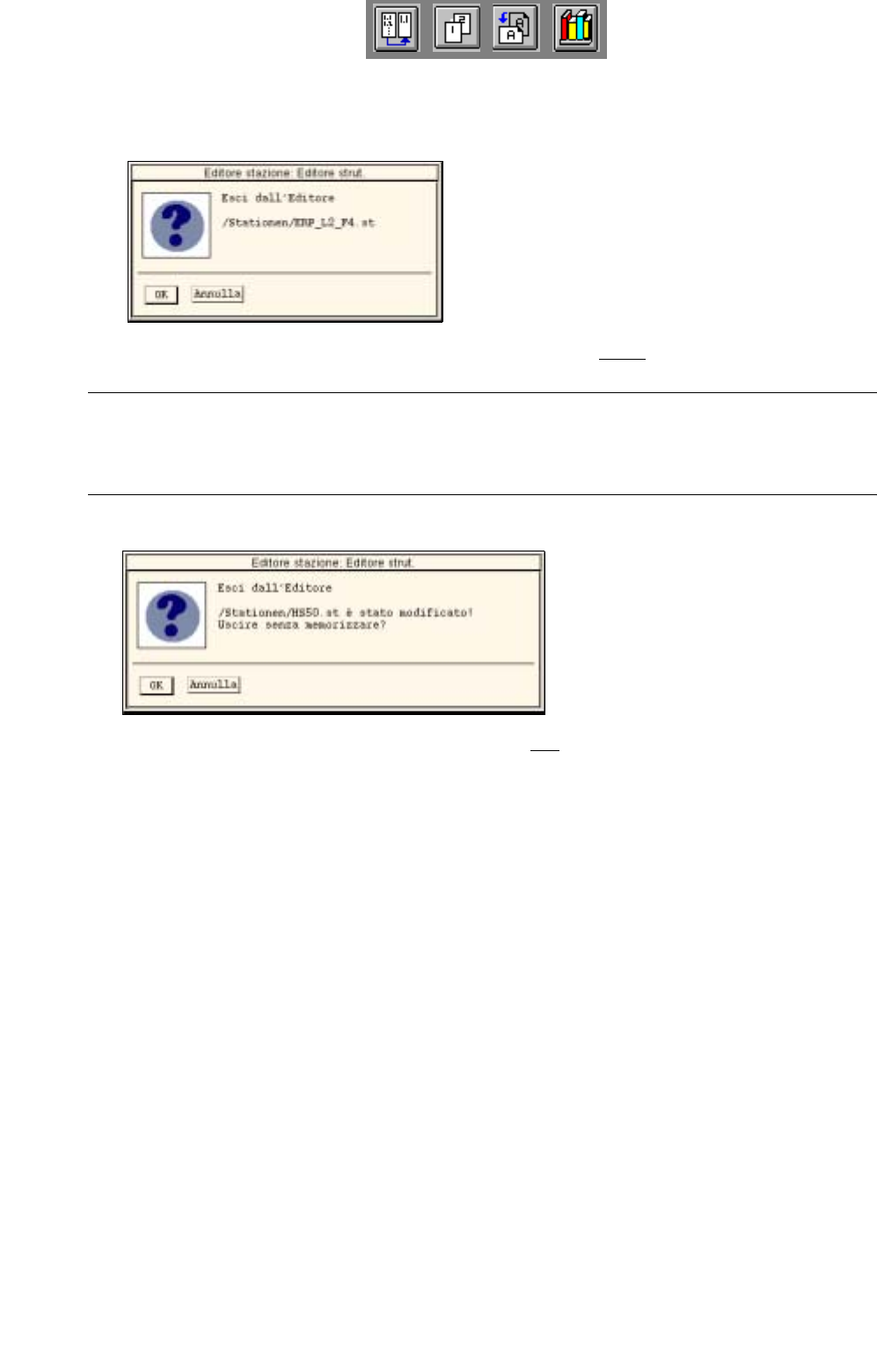

- Fine dell'Editore struttura (Editore stazione)
● Selezionare la voce di menu FILE --> Fine.
Viene indicato un box di dialogo con il seguente avviso:
● Confermare la fine con OK. L’Editore configurazione termina senza salvataggio dei dati.
AVVISO
Se non si sono ancora salvate le modifiche intraprese, si apre un box di dialogo con l’avviso in merito
(v. esempio qui a seguito).
● Confermare la fine con OK in caso che le modifiche non vadano salvate.
● Fare clic su Annulla (Interr.) se si vuole salvare prima di finire l’editore.
