17.3 Descrizione dei componenti e dei circuiti stampati Manuale operatore del calcolatore di linea UNIX
17.3.1 Circuito stampato 1: circuito semplice Versione software 503.xx Edizione 02/2002
17 - 541
I
t I I
Nome CO X Y Angolo Commento
Comp1 6.60 3.84 57.00 Pos1
Comp1 10.92 0.79 10.00 Pos2
Comp1 16.26 1.30 337.00 Pos3
Comp1 20.32 4.85 276.00 Pos4
Comp1 18.29 8.92 37.00 Pos5
Comp1 13.72 10.95 22.00 Pos6
Comp1 8.64 12.98 28.00 Pos7
Comp1 5.59 17.05 94.00 Pos8
Comp1 9.40 20.60 161.00 Pos9
Comp1 14.99 21.11 190.00 Pos10
Comp1 19.05 18.32 249.00 Pos11
Comp2 28.70 0.54 270.00 Pos14
Comp2 28.70 5.62 270.00 Pos15
Comp2 28.70 10.70 270.00 Pos16
Comp2 28.70 15.78 270.00 Pos17
Comp2 30.73 20.35 180.00 Pos18
Comp2 33.27 15.78 253.00 Pos19
Comp2 34.77 10.92 253.00 Pos20
Comp2 36.24 6.06 253.00 Pos21
Comp2 38.35 1.04 270.00 Pos22
Comp2 40.80 6.11 288.00 Pos23
Comp2 42.37 10.95 288.00 Pos24
Comp2 43.94 15.78 288.00 Pos25
Comp2 46.48 20.35 180.00 Pos26
Comp2 49.02 15.78 270.00 Pos27
Comp2 49.02 10.70 270.00 Pos28
Comp2 49.02 5.62 270.00 Pos29
Comp2 49.02 0.54 270.00 Pos30
Comp3 58.17 0.54 180.00 Pos31
Comp3 58.17 5.62 270.00 Pos32
Comp3 58.17 10.70 270.00 Pos33
Comp3 58.17 15.78 270.00 Pos34
Comp3 58.17 20.86 180.00 Pos35
Comp3 63.25 20.86 180.00 Pos36
Comp3 68.33 19.49 210.00 Pos37
Comp3 72.04 15.78 240.00 Pos38
Comp3 73.41 10.70 270.00 Pos39
Comp3 72.04 5.62 300.00 Pos40
Comp3 68.33 1.90 330.00 Pos41
Comp3 63.25 0.54 180.00 Pos42
Nome CO X Y Angolo Commento
Tab. 17.3-1 Dati dei componenti CS
Nome Forma involucri GF-No. Elaborazione
Comp1.be SOT23 400 Incolla, monta
Comp2.be 1206 105 Incolla, monta
Comp3.be 0805 103 Incolla, monta
Tab. 17.3-2 Poszioni di montaggio CS 1
17.3 Descrizione dei componenti e dei circuiti stampati Manuale operatore del calcolatore di linea UNIX
17.3.1 Circuito stampato 1: circuito semplice Versione software 503.xx Edizione 02/2002
17 - 542
I
t I I

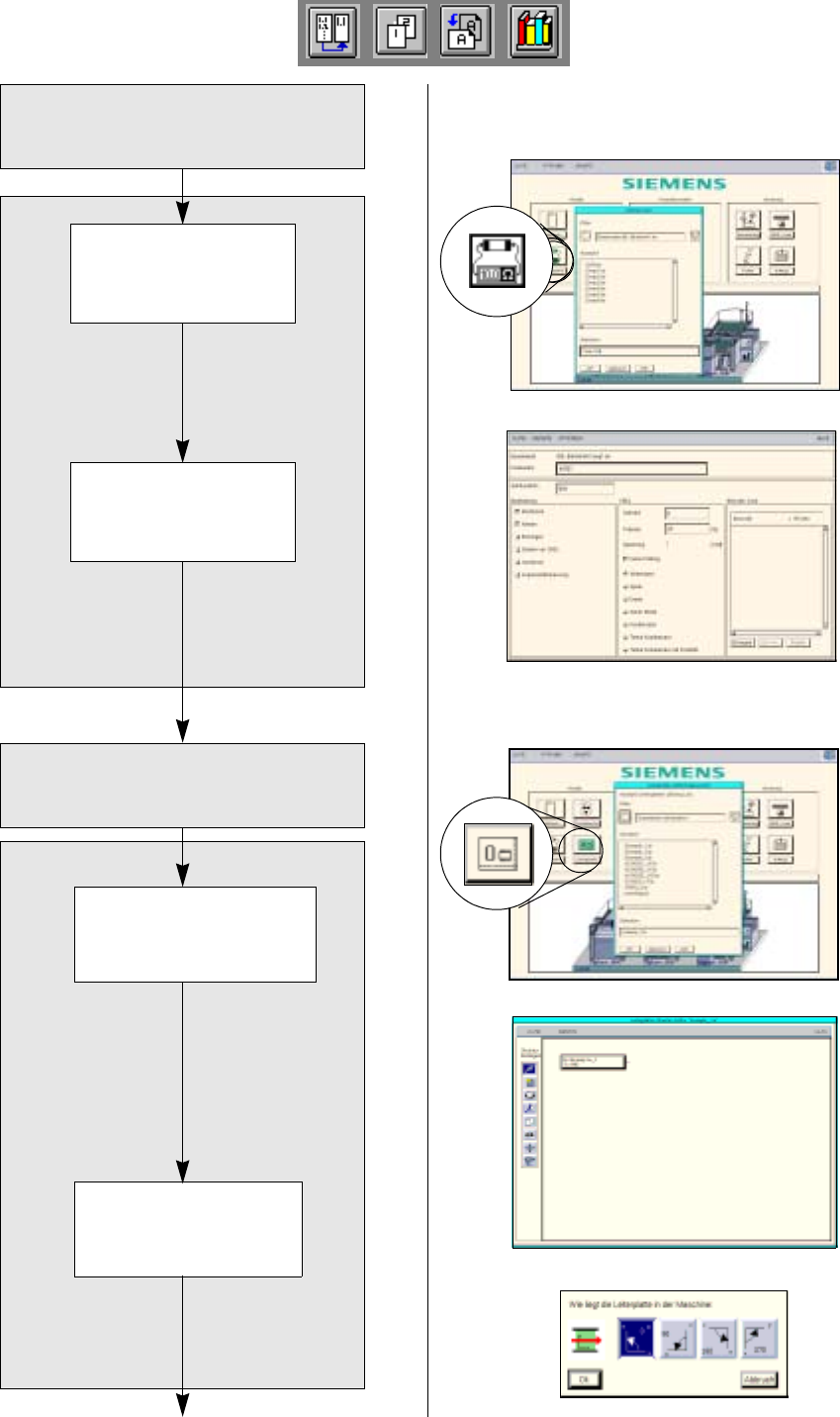

La descrizione della GF non è necessaria.
La descrizione del CD non è necessaria.
Aprire l’Editore
componenti
per un componente
Immettere i dati del
componente
Descrizione dei componenti
Descrizione del CD
Aviarel’Editore
circuiti stampati
per un circuito stampato
Immettere la posizione
del CS sulla macchina
Descrizione dei circuiti stampati
segue a pagina 17-16
Descrizione della GF
Manuale operatore del calcolatore di linea UNIX 17.3 Descrizione dei componenti e dei circuiti stampati
Versione software 503.xx Edizione 02/2002 17.3.1 Circuito stampato 1: circuito semplice
17 - 543
I
t I I
17.3.1.1 Descrizione della forma involucri (GF)
Le forme involucri impiegate sono contenute nella GF-Bibliothek default, la descrizione non è necessaria.
17.3.1.2 Descrizione del componente (CO)
Per un componente, l’Editore componenti si apre come segue:
1. Sul Desktop fare clic sull’icona dell’Editore componenti .
Si apre la finestra della selezione dei file.
2. Fare clic sul campo editazione Selection.
3. Immettere il nome del componente, in questo caso: Comp1.be, fare clic sul pulsante OK.
Si apre l’Editore componenti.
I dati dei componenti si aprono come segue:
4. Fare clic sul campo editazione Commento.
5. Immettere un commento che descriva chiaramente il componente, in questo caso: SOT23.
6. Fare clic sul campo editazione Forma invol.
7. Immettere il numero della forma involucri, in questo caso: 400.
8. Sul campo selezione Elaborazione attivare i pulsanti corrispondenti, in questo caso: Monta e Incolla.
9. Sul campo selezione CRDL attivare i pulsanti corrispondenti, in questo caso: Nessun test.
10. Sul menu FILE fare clic sull’opzione Salva.
I dati del componente vengono salvati.
11. Sul menu FILE fare clic sull’opzione Esci.
Si chiude l’Editore componenti.
12. Eseguire analogamente la descrizione dei componenti ulteriori, in questo caso: Comp2.be e Comp3.be.
17.3.1.3 Descrizione del campione di dosaggio (CD)
Per le forme involucri impiegate il campione di dosaggio è già definito nella GF-Bibliothek default.
17.3.1.4 Descrizione del circuito stampato (CS)
Per un circuito stampato, l’Editore circuiti stampati si apre come segue:
13. Sul Desktop fare clic sull’icona dell’Editore circuiti stampati .
Si apre la finestra della selezione dei file.
14. Fare clic sul campo editazione Selection.
15. Immettere il nome del circuito stampato, in questo caso: Example_1.la e fare clic sul pulsante OK.
Si apre un box di dialogo.
16. Fare clic sul campo editazione Tipo
17. Immettere una definizione di un tipo, in questo caso: SMD e fare clic sul pulsante OK.
Si apre l’Editore circuiti stampati. Il circuito stampato è rappresentato a forma di rettangolo.
La posizione del circuito stampato sulla macchina si indica come segue:
18. Fare clic sull’icona Sistema di coordinate .
19. Fare clic sul circuito stampato (rettangolo).
Si apre un box di dialogo con la rappresentazione di quattro sistemi di coordinate.
20. Fare clic su un sistema di coordinate, in questo caso: 0° .
21. Fare clic sul pulsante OK.
Si chiude il box di dialogo.
