6 Prodotto / Forma involucri Manuale oper atore d el calcolatore di linea UNIX 6.1 Editore forma involucri (Editore GF) V ersione software 503.xx Edizione 02/2002 194 I t I I Zona visualizzazione (v. s ottocap. 6. 1.2.6 …
Manuale operatore del calcolatore di linea UNIX 6 Prodotto / Forma involucri
Versione software 503.xx Edizione 02/2002 6.1 Editore forma involucri (Editore GF)
193
I
t I I
Intestazione
Sull'intestazione vengono indicati la directory, nella quale si trova la forma involucri selezionata (o il File GF)
e il numero della forma involucri. Nel campo editazione sotto all'intestazione si può immettere un commento a
piacere, ad es. l'architettura allocata al No. della GF. (Apostrofi e virgolete non vengono accettati. Si possono
immettere al max. 255 segni). Il commento è modificabile in qualsiasi momento, quindi anche dopo aver
memorizzato la forma involucri.
Barra del menu
La barra del menu comprende i menu "FILE", "SERVIZI", "OPZIONI" e "GUIDA".
Il menu "SERVIZI" è spiegato ampiamente al sottocap. 6.1.2.1.
AVVISO
Dati che i menu "FILE", "OPZIONI" e "GUIDA" sono qui simili per funzione e comando ad altri casi di
applicativi del Calcolatore di linea, vengono descritti una sola volta ampiamente al cap. 2.
Zona per impostazioni generali
La composizione della finestra di applicazione viene determinata facendo clic sui pulsanti Dati Vision ovvero
Dati elaborazione. Inoltre, il tipo di forma involucro (ad eccezione del tipo "BGA") può venire modificato
posticipatamente per forme involucri personalizzate servendosi del pulsante <Tipo forma involucro>
(v. sottocap. 6.1.2.2).
Campi selezione (v. sottocap. 6.1.2.3 e sottocap. 6.1.2.10)
Sulla vista Dati Vision si possono selezionare le proprietà del tipo di CO attuale (v. sottocap. 6.1.2.3).
Sulla vista Dati di elaborazione si può stabilire il modo di elaborazione del tipo CO corrente
(v. sottocap. 6.1.2.10). Ciascun campo di selezione viene visualizzato facendo clic sull’icona corrispondente.
Zona comandi
Grazie ai comandi corrispondentemente attivati di questa zona, con i tipi di forma involucri FDC oppure BGA e con
l'impostazione Dati Vision si possono creare o cancellare dei gruppi di piedini e gruppi griglia (v. sottocap. 6.1.2.4).
Si può inoltre aprire la finestra per la descrizione dei dati modello ovvero dei dati dei gruppi di un oggetto
selezionato (piedino, gruppo, ball, gruppo griglia).
Sulla vista Dati elaborazione si possono creare o cancellare pipette e tipi di sensori (v. sottocap. 6.1.2.7).
Zone editazione (v. sottocapp. sottocap. 6.1.2.5 e sottocap. 6.1.2.10)
Sulla vista Dati Vision si definisce una forma involucri nelle sue dimensioni (incluse tolleranze) mediante
immissioni sui relativi campi editazione delle singole zone editazione. Inoltre, in caso degli FDC e dei BGA si
può determinare la proprietà cubico/non cubico.
Nella vista Dati elaborazione, sulle caselle di testo del campo di selezione di volta in volta visualizzato si
immettono i relativi parametri per l’elaborazione della forma involucro corrente (ad es. forza di posizionamento,
il numero del campione di dosaggio, il livello di dosaggio etc.).
AVVISO
Se nel caso della forma involucro corrente trattasi di una forma involucro standard (campo numero 1 ... 1499),si
possono modificare i dati di elaborazione, però nei dati Vision solo
i valori delle tolleranze delle forme involucri.
Tutti gli altri dati Vision sono protetti da scrittura.
6 Prodotto / Forma involucri Manuale operatore del calcolatore di linea UNIX
6.1 Editore forma involucri (Editore GF) Versione software 503.xx Edizione 02/2002
194
I
t I I
Zona visualizzazione (v. sottocap. 6.1.2.6)
Sulla vista Dati Vision la forma involucri attuale viene rappresentata graficamente sulla zona visualizzazione della
finestra di applicazione. Ad ogni modifica dei dati della forma involucri la sua rappresentazione viene automati-
camente attualizzata. Per modificare i dati dei modelli o dei gruppi si deve selezionare la grafica corrispondente
(v. fig. 6.1.1).
Sulla zona visualizzazione della vista Dati di elaborazione verranno mostrati a seconda del pulsante attivo, o
tutte le pipette create o tutti i tipi di sistemi sensori creati (v. fig. 6.1.4 e fig. 6.1.5).
Inoltre, mediante gli elementi di comando compresi sulla zona visualizzazione (v. fig. 6.1.9), per pipette create
si può stabilire l’esecuzione speciale "Accelerazione“ (v. sottocap. 6.1.2.9).
6.1.2.1 Menu SERVIZI
Sul menu SERVIZI è compresa una sola componente con la seguente funzione:
- Avviare l'Editore caricatori
per la definizione del caricatore con il quale il componente (la forma involucri) attuale va alimentato.
● Selezionare la voce di menu SERVIZI --> Editore caricatori.
Si apre l'Editore caricatori (v. cap. 9).
Manuale operatore del calcolatore di linea UNIX 6 Prodotto / Forma involucri
Versione software 503.xx Edizione 02/2002 6.1 Editore forma involucri (Editore GF)
195
I
t I I
6.1.2.2 Zona per impostazioni generali
La rappresentazione (composizione) della finestra di applicazione si determina attivando il pulsante "Dati Vision"
ovvero "Dati di elaborazione". Il pulsante <nome del tipo forma involucri> serve alla modifica posticipata del
tipo di forma involucri.
Possibilità di impostazioni per la rappresentazione della finestra di applicazione
- Dati Vision come impostazione default questo pulsanto è automaticamente attivato con
l'aprire dell'Editore forma involucri.
Con questa impostazione si possono editare i dati della forma involucri che
sono necessari per il centraggio ottico con il Sistema di visione.
AVVISO Qualora la forma involucro attuale sia una forma involucro
standard (campo numero 1 ... 1499), sotto il pulsante "Dati Vision"
viene visualizzata la definizione "protetto da scrittura". Ciò vuol dire che tutti i
dati di visione non possono venire modificati.
- Dati di elaborazione con questa impostazione si stabiliscono tutte le disposizione di trattamento
della forma involucri.
Modifica del tipo di forma involucri
Gli FDC e i PDC possono venire convertiti posticipatamente in PDC ovvero in FDC. Ciò non è invece
possibile per il tipo di forma involucro BGA nonché per le forme involucri standard.

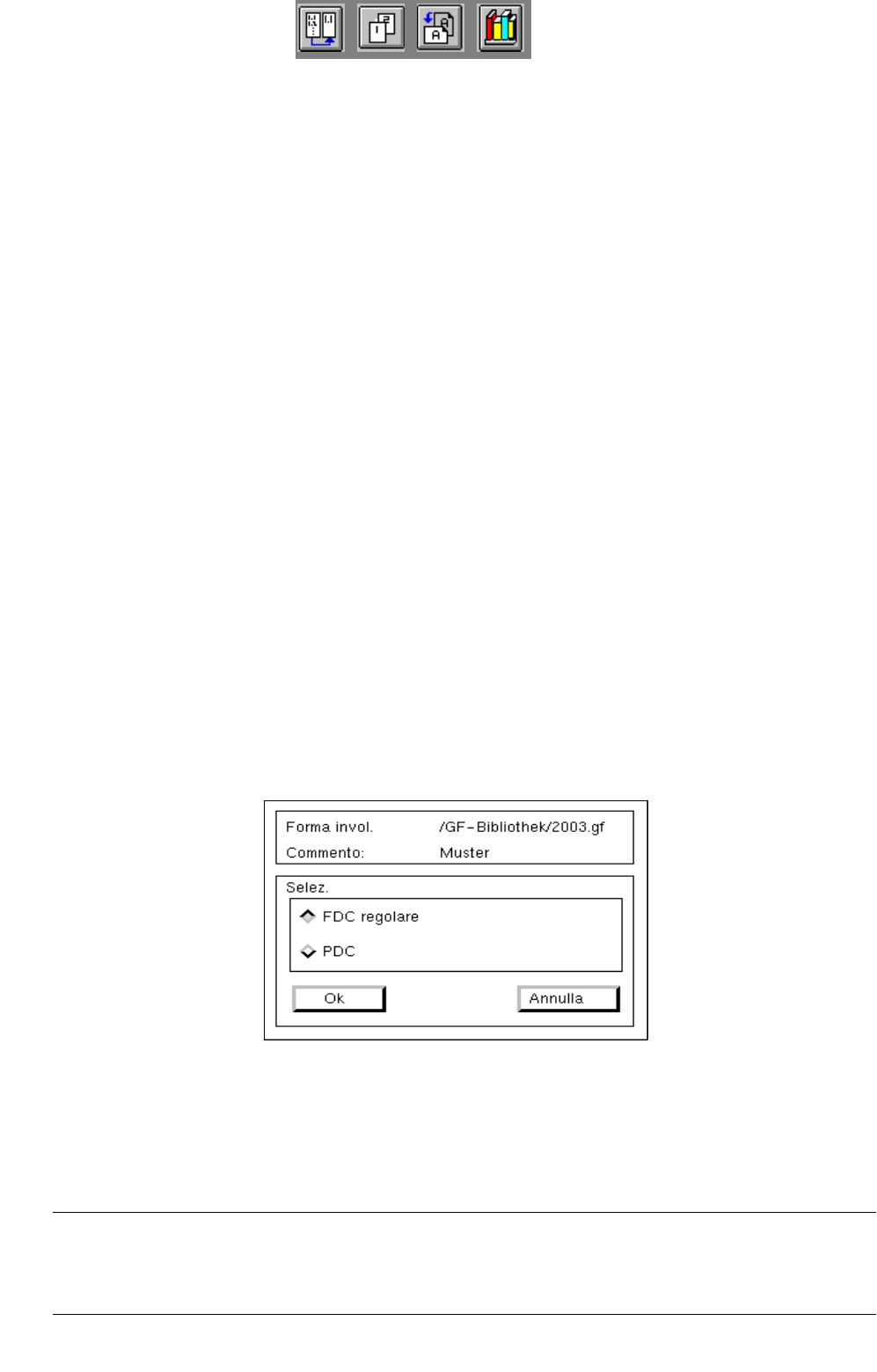

● Fare clic sul pulsante (ad es.) <FDC irregolare>.
Si apre il box di dialogo per la selezione del nuovo tipo di forma involucri.
A seconda se il tipo di forma involucri attuale è un FDC regolare o irregolare, sono a disposizioni le seguenti
possibilità di selezione del nuovo tipo:
- un PDC può essere convertito in un FDC regolare o irregolare
- un FDC regolare può essere convertito in un FDC irregolare o in PDC
- un FDC irregolare può essere convertito in un FDC regolare o in un PDC
AVVISO
Se va modificato un tipo di forma involucri da un FDC in un PDC, compare un avviso che verranno
cancellati tutti i dati dei modelli e dei gruppi.
