Manuale operatore del calcolatore di linea UNIX 3 Desktop (Principale)
Versione software 503.xx Edizione 02/2002 3.2 Ambiente di lavoro del Desktop
95
I
t I I

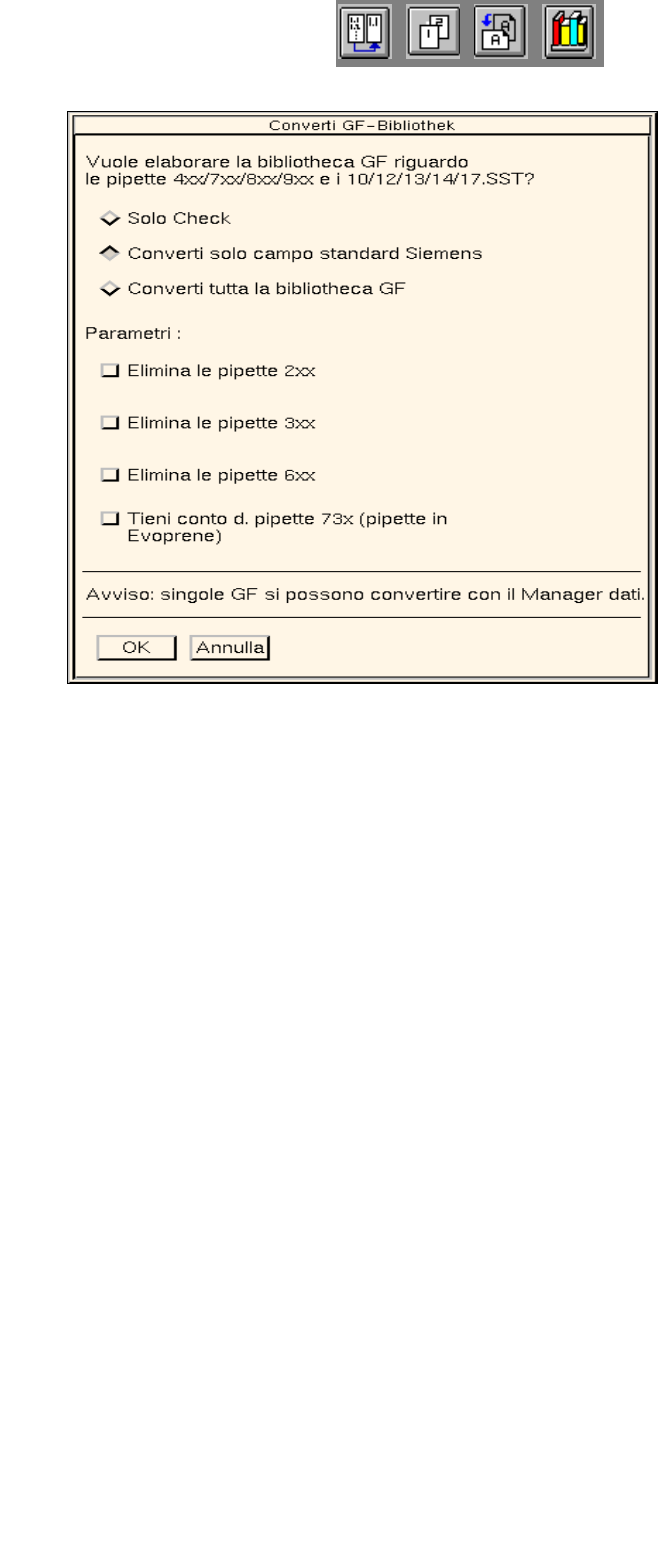

Possibilità di selezione
- Solo Check
mediante questa opzione si controlla tutta la Biblioteca forme involucri (GF Bibliothek). Nel far ciò si
rileva quali immissioni vadano modificate per le occupazioni standard dei tipi di pipette e di sistemi
sensori.
Il risultato del controllo viene immesso sul File "GF-Convert.log" e lo si potrà controllare mediante la
Visualizzazione dati (v. pag. 3 - 96).
- Converti solo campo standard Siemens
in tutti i File GF contenuti nella Biblioteca forme involucri (GF Bibliothek) nel campo da 1 a 1499 ven-
gono immesse le occupazioni standard dei tipi di pipette e di sistemi sensori event. mancanti.
- Converti tutta la GF Bibliothek
in tutti i File GF contenuti nella Biblioteca forme involucri (GF Bibliothek) vengono immesse le occupa-
zioni standard dei tipi di pipette e di sistemi sensori envent. mancanti.
- Elimina le pipette 2xx
verranno cancellate tutte le pipette del tipo 2xx.
- Elimina le pipette 3xx
verranno cancellate tutte le pipette del tipo 3xx.
- Elimina le pipette 6xx
verranno cancellate tutte le pipette del tipo 6xx.
- Tieni conto d. pipette 73xx (pipette in Evoprene)
se figurano già pipette del tipo 71xx, verranno aggiunte quelle del tipo 73xx.
3 Desktop (Principale) Manuale operatore del calcolatore di linea UNIX
3.2 Ambiente di lavoro del Desktop Versione software 503.xx Edizione 02/2002
96
I
t I I
Prassi:
● selezionare il pulsante con l’opzione richiesta
● fare clic su OK.
Si avvia ora il controllo ossia la conversione.

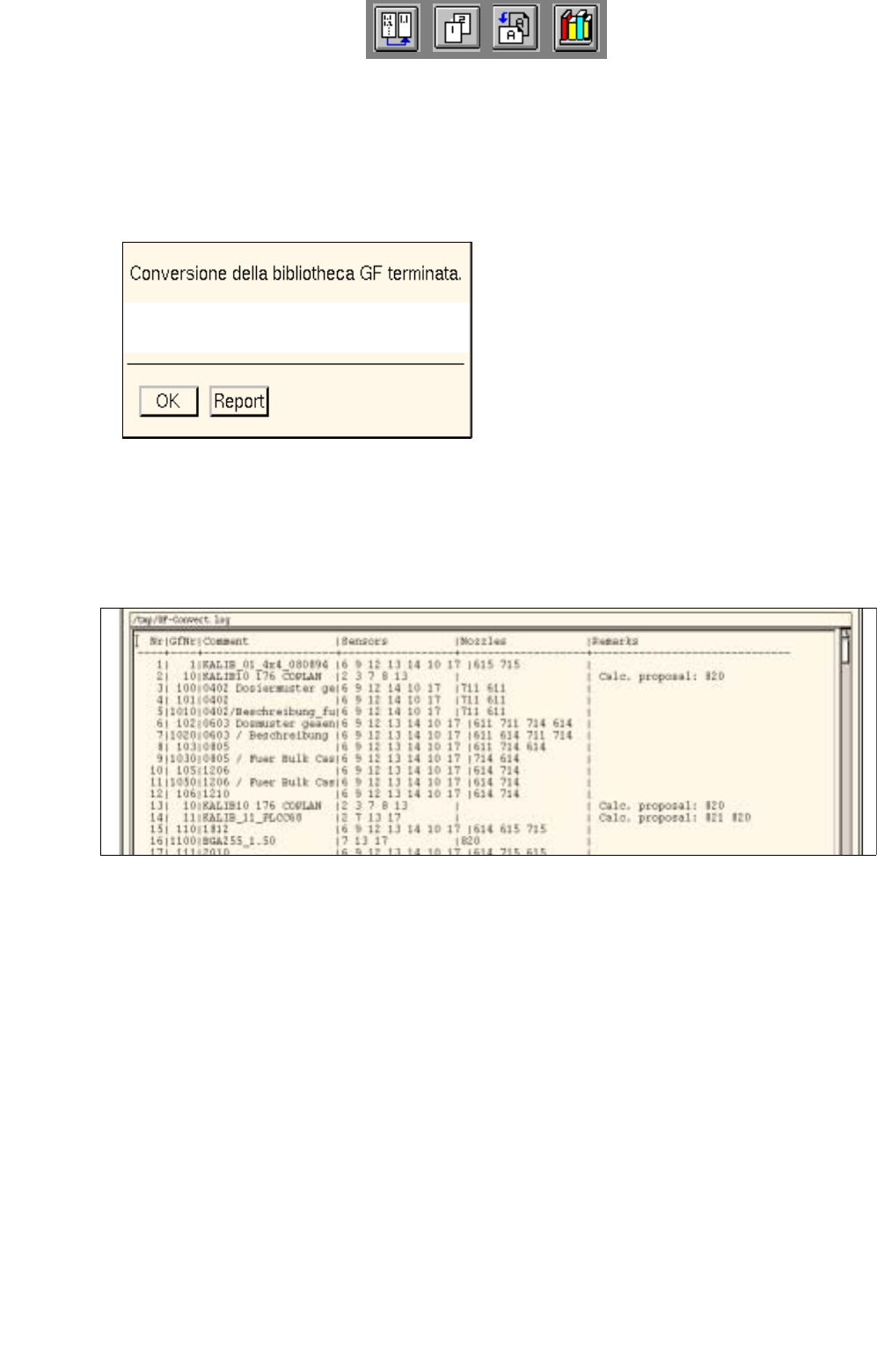

Una volta terminata l’azione apparirà il seguente box di dialogo:
Con il pulsante Report si potrà far visualizzare il risultato del controllo.
● sul box di dialogo fare clic su Report.
Si apre la finestra di applicazione della Visualizzazione dati. Sulla zona visualizzazione verrà rap-
presentato il contenuto del File "GF-Convert.log".
● Servendosi dell’opzione menu FILE --> Esci chiudere la Visualizzazione dati.
● Sul box di dialogo fare clic su OK.
Il box di dialogo si chiude.
● Sulla finestra di dialogo fare clic su Annulla.
La finestra di dialogo si chiude.
Con Report si può far visualiz.
un protocollo
Manuale operatore del calcolatore di linea UNIX 3 Desktop (Principale)
Versione software 503.xx Edizione 02/2002 3.2 Ambiente di lavoro del Desktop
97
I
t I I
- Sostit. Nr. GF
Dopo aver intraprese modifiche nella biblioteca GF-Bibliothek, questa voce di menu serve a sostituire
con un altro numero il numero della forma involucri Nr. GF allocato a determinati componenti .
● Fare clic su OPZIONI --> GF-Handling --> Sostit. Nr. GF.
Si apre la seguente finestra di dialogo.
Procedura:
● Sul campo editazione "Nr. vecchio" immettere il numero GF che deve venire sostituito.
● Sul campo editazione "Nr. nuovo" immettere il numero GF che deve sostituire il numero vecchio.
● Fare clic sul pulsante cerca.
Il nome del file del primo componente trovato al quale è allocato il numero GF immesso nel
campo "Nr. vecchio" viene visualizzato accanto all’immisisone "Componente". Accanto al nome
del file viene inoltre visualizzato anche il commento event. immesso per il componente sull’Edi-
tore CO.
● Fare clic sul pulsante sostit..
Il vecchio numero GF viene sostituito da quello nuovo sul File CO indicato, si ricerca poi il pros-
simo componente.
Oppure:
● Fare clic sul pulsante sostit. tutto.
Si apre il seguente box di dialogo.
