9 Mezzi di produzione / Caricatore Manuale operatore del calcolatore di linea UNIX 9.1 Editore caricatori Versione softw are 503.xx Edizione 02/2002 292 I t I I 9.1.1 Possibilità di allocazione A seguito si descrivono le…
Manuale operatore del calcolatore di linea UNIX 9 Mezzi di produzione / Caricatore
Versione software 503.xx Edizione 02/2002 9.1 Editore caricatori
291
I
t I I
9 Mezzi di produzione / Caricatore
9.1 Editore caricatori
Tramite l’Editore caricatori si possono definire le seguenti allocazioni:
con quali unità di alimentazione (caricatore/vassoio) si può convogliare da quale tipo di macchina una forma
involucri o un componente. Con ciò si può indicare per ogni tipo di macchina un altro caricatore ovvero un
altro vassoio.
AVVISO
Per le allocazioni si possono selezionare tipi di caricatori ovvero tipi di vassoi predefiniti oppure "tipi della
clientela" personalizzati. I cosidetti "tipi della clientela" rappresentano tipi di caricatori o di vassoi creati
dall’utente tramite l’Editore caricatori, i dati dei quali divergono dai valori default (v. sottocap. 9.1.4).
Le allocazioni effettuate sull’Editore caricatori vengono memorizzate sul File informazioni allestimento ".ri"
sui Masterdata/RI-Bibliothek. Ai fini dell’ottimizzazione, il File ".ri" deve essere sempre
disponibile. L’otti-
mizzazione valuta i dati del File ".ri" e determina dove vada allestita una forma involucri o un componente.
Con ciò, le allocazioni dei CO vengono valutate di più delle allocazioni delle forme involucri (GF) e sempre
di più vengono valutate le allocazioni speciali (ad es. allocazioni ad un tipo della clientela) di quelle comuni
9 Mezzi di produzione / Caricatore Manuale operatore del calcolatore di linea UNIX
9.1 Editore caricatori Versione software 503.xx Edizione 02/2002
292
I
t I I
9.1.1 Possibilità di allocazione
A seguito si descrivono le diverse possibilità di allocazione:
per ogni
forma involucri disponibile sui Masterdata e quindi anche per ogni componente si deve determinare
una volta come questa/questi debba venire allestito, vale a dire, si deve convenire una allocazione tra CO/GF
->unità di alimentazione -> tipo di macchina.
AVVISO
Onde ridurre il dispendio di lavoro, si dovrebbe preferibilmente convenire allocazioni per le forme involucri,
visto che anche componenti differenti presentano spesso la stessa forma involucri.
- Il CO/GF si può allestire solo su di un lato di una linea.
La suddivisione dei lati si conviene tramite la definizione "lato sinistro" e "lato destro" (visti in
direzione di trasporto).

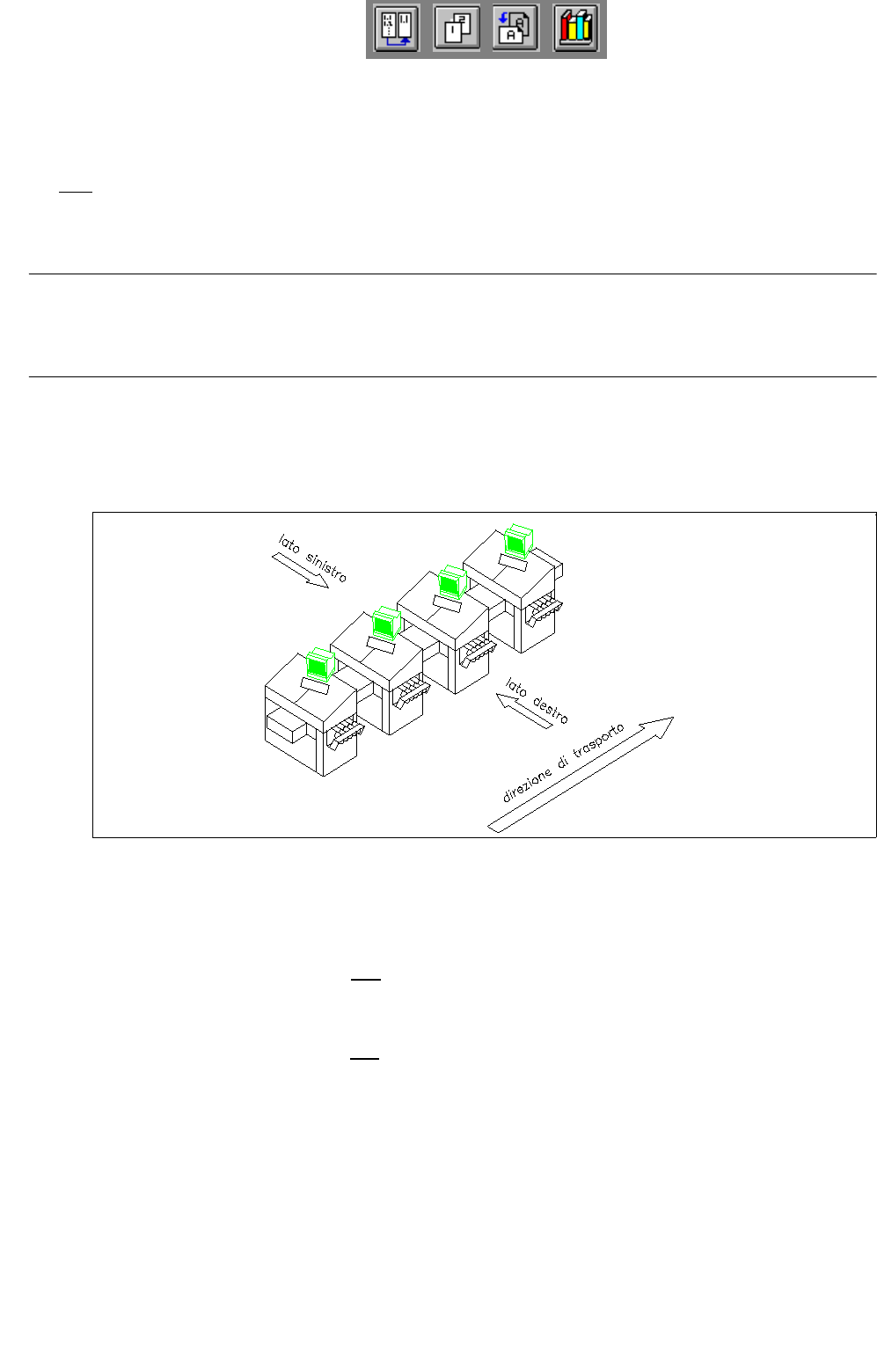

Fig. 9.1.1 Direzione di trasporto lato sinistro/lato destro
La determinazione si conviene con l’aiuto dei seguenti tipi di allocazione:
lato sinis. ---> Il CO/GF può
venire allestito solo sulle zone caricatori sul lato sinistro della
linea.
lato destro ---> Il CO/GF può
venire allestito solo sulle zone caricatori sul lato destro della linea.
- Il CO/GF è in grado di essere allestito solo su di un determinato tipo di macchina.
- Ai caricatori si possono immettere valori di correzione della posizione di prelievo di un
componente (x,y,z e α) e il tempo di vibrazione.
Manuale operatore del calcolatore di linea UNIX 9 Mezzi di produzione / Caricatore
Versione software 503.xx Edizione 02/2002 9.1 Editore caricatori
293
I
t I I
Esempio di un’allocazione del componente "xxx" nella forma involucri "541":
Tipo di macchina: SIPLACE F5
Tipo di caricatore: Caricatore a nastro a 12mm
Tipo di macchina: SIPLACE80S
Tipo di caricatore: Caricatore lineare a 9,5mm
Spiegazioni: Con l’ottimizzazione si ottiene la possibilità di allestire "xxx" sul tipo di
macchina "SIPLACE F5" oppure
sul tipo di macchina "SIPLACE S-23".
I tipi di macchina "SIPLACE HS-50" e "SIPLACE S-25" non sono
menzionati. Il CO quindi non può essere allestito su questi tipi.
Se con l’ottimizzazione si determina che il CO venga allestito
sul tipo di macchina "SIPLACE F5", allora il CO viene provvisto in un caricatore
a nastro a 12 mm. Se con l’ottimizzazione si determina che il CO venga
allestito sul tipo di macchina "SIPLACE S-23", allora il CO viene provvisto in
un caricatore lineare a 9,5mm.
9.1.2 Avvio dell’Editore caricatori
- L’Editore caricatori viene attivato nel "Modo a programmazione" facendo clic sull’icona Caricatori sul
Desktop oppure tramite il Manager dati (v. cap. 4).
- Se è stato installato il programma CL per il "Modo a controllo", si può avviare l’Editore caricatori tra-
mite il menu del Desktop "MEZZI PRODUZIONE" oppure tramite il Manager dati.
● Fare clic sull’icona Caricatore sul Desktop (oppure sulla voce di menu "Editore caricatori" sul menu
"MEZZI PRODUZIONE"). Si apre la finestra di applicazione dell’Editore caricatori (v. fig. 9.1.2).
AVVISO
L’Editore caricatori può inoltre venire avviato dall’ambiente Manager dati tramite la selezione
del File informazioni allestimento ".ri" nel path "Masterdata/RI-Bibliothek/*" (cap. 4), dall’ambiente
dell’Ottimizzazione (v. cap. 11) oppure tramite l’Editore forma involucri (v. cap. 6).
