8 Prodotto / Circuito stampato Manuale oper atore del calcolatore di linea UNIX 8.1 Editore circuiti stampati Versione software 503.xx Edizione 02/2002 290 I t I I
Manuale operatore del calcolatore di linea UNIX 8 Prodotto / Circuito stampato
Versione software 503.xx Edizione 02/2002 8.1 Editore circuiti stampati
289
I
t I I
Modalità di ricerca e sostituzione di successione di segni
● Sulla zona impostazione attivare cliccando il pulsante relativo alla direzione di ricerca richiesta
(v. fig. 8.1.12).
● Sulla zona editazione "Ricerca" immettere la successione dei segni da cercare.
● Sulla zona editazione "Sostit. con" immettere la nuova successione di segni, qualora vada sosti-
tuita la successione immessa nel campo editazione "Ricerca".
● Sulla zona comandi fare clic sul pulsante Cerca.
La successione di segni per prima trovata nel campo impostato viene evidenziata in scuro sulla
zona editazione della finestra dell'Editore PM. Facendo nuovamente clic sul pulsante viene evi-
denziata in scuro la prossima successione di segni trovata nel detto campo.
● Sulla zona comando fare clic sul pulsante Sostit.
La sequenza di caratteri evidenziata verrà rimpiazzata dal "testo sostitutivo" inserito nella casella
prevista, in seguito verrà automaticamente evidenziata la prossima sequenza di caratteri trovata
nella zona di ricerca.
Oppure:
● sulla zona di comando fare clic sul pulsante Sostit. tutto.

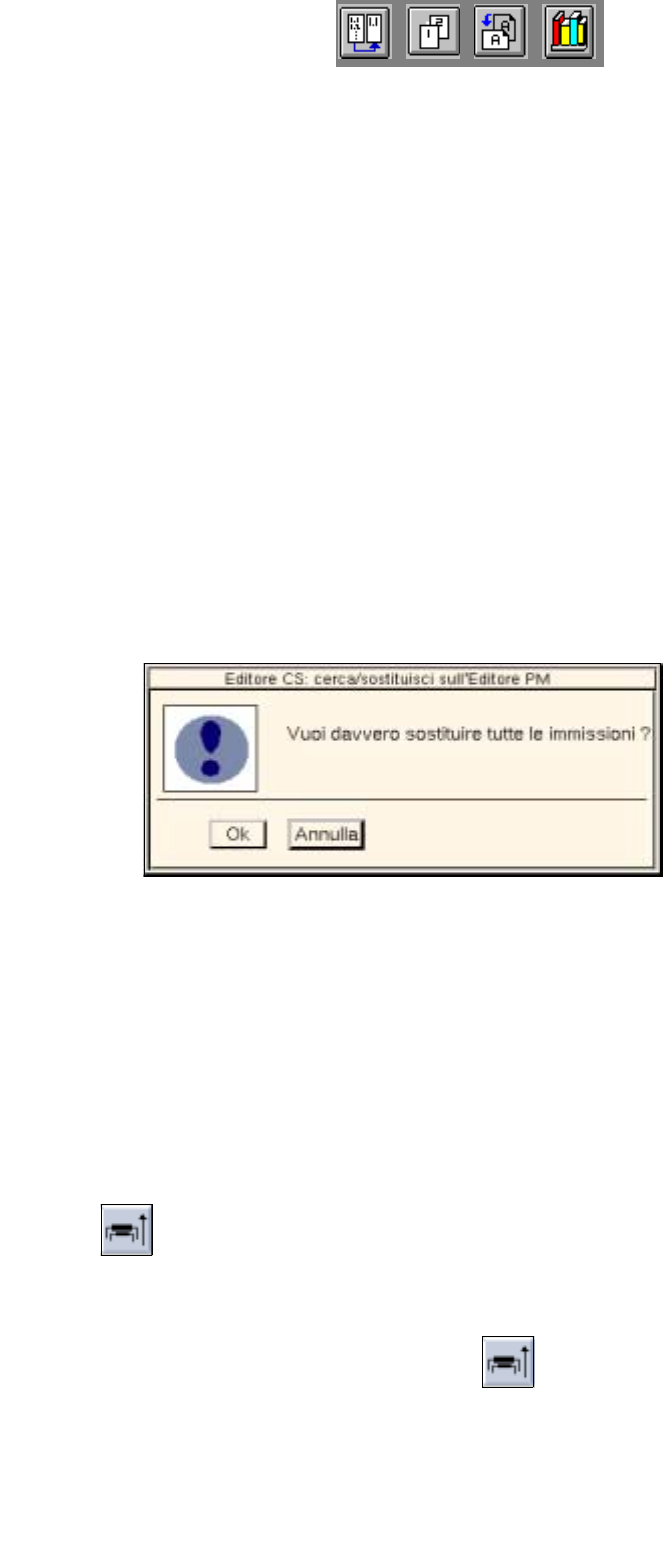

Verrà visualizzato il seguente box di dialogo.
● Fare clic su Ok.
Tutte le sequenze di caratteri identiche trovate nella zona di ricerca verranno sostituite con la
sequenza di caratteri inserita come "testo sostitutivo" nella casella apposita. In seguito verrà
comunicato mediante un box d’informazione che è stata raggiunta la fine del file.
● Se necessario, attivare il pulsante relativo alla direzione di ricerca opposta, al fine di intrapren-
dere altre sostituzioni.
● Una volta terminata la procedura Cerca/sostituisci, fare clic sul pulsante Annulla per uscire dalla
finestra di ricerca.
Detta finestra si chiude.
- Ordina
Qui vengono odinati i dati delle posizioni di montaggio per numeri di livelli, qualora questi siano dispo-
nibili.
● Sulla zona comandi fare clic sull’icona .
I dati PM vengono ordinati per livelli. La successione è crescente (v. fig. 8.1.11).
Manuale operatore del calcolatore di linea UNIX 9 Mezzi di produzione / Caricatore
Versione software 503.xx Edizione 02/2002 9.1 Editore caricatori
291
I
t I I
9 Mezzi di produzione / Caricatore
9.1 Editore caricatori
Tramite l’Editore caricatori si possono definire le seguenti allocazioni:
con quali unità di alimentazione (caricatore/vassoio) si può convogliare da quale tipo di macchina una forma
involucri o un componente. Con ciò si può indicare per ogni tipo di macchina un altro caricatore ovvero un
altro vassoio.
AVVISO
Per le allocazioni si possono selezionare tipi di caricatori ovvero tipi di vassoi predefiniti oppure "tipi della
clientela" personalizzati. I cosidetti "tipi della clientela" rappresentano tipi di caricatori o di vassoi creati
dall’utente tramite l’Editore caricatori, i dati dei quali divergono dai valori default (v. sottocap. 9.1.4).
Le allocazioni effettuate sull’Editore caricatori vengono memorizzate sul File informazioni allestimento ".ri"
sui Masterdata/RI-Bibliothek. Ai fini dell’ottimizzazione, il File ".ri" deve essere sempre
disponibile. L’otti-
mizzazione valuta i dati del File ".ri" e determina dove vada allestita una forma involucri o un componente.
Con ciò, le allocazioni dei CO vengono valutate di più delle allocazioni delle forme involucri (GF) e sempre
di più vengono valutate le allocazioni speciali (ad es. allocazioni ad un tipo della clientela) di quelle comuni
