17.3 Descrizione dei componenti e dei circuiti stam pati Manuale opera tore del calcolatore di linea UNIX 17.3.3 Circuito stampato 3: tema centrale T ecnica de lla scheda V ersione software 503.xx Edizione 02/2002 17 - 5…
Manuale operatore del calcolatore di linea UNIX 17.3 Descrizione dei componenti e dei circuiti stampati
Versione software 503.xx Edizione 02/2002 17.3.3 Circuito stampato 3: tema centrale Tecnica della scheda
17 - 573
I
t I I
Sul circuito stampato la scheda si crea come segue:
15. Sull’Editore circuiti stampati fare clic sull’icona Crea .
16. Fare clic sul circuito stampato, in questo caso: Example_3.
Si apre un box di dialogo.
17. Fare clic sul campo editazione.
18. Immettere il nome della scheda, in questo caso: pattern_1, e fare clic sul pulsante OK.
Si chiude il box di dialogo. La nuova scheda viene rappresentata in secondo piano.
I valori offset della scheda si immettono come segue:
19. Fare clic sull’icona Sistema coordinate .
20. Fare clic sulla scheda, in questo caso: pattern_1.
Si apre un box di dialogo.
21. Fare clic sui singoli campi editazione ed immettere i valori offset, v. fig. 17.3.7 a pag. 17-569.
22. Fare clic sul pulsante OK.
Si chiude il box di dialogo.
Le dimensioni della scheda si immettono come segue:
23. Attivare l’icona Seleziona .
24. Fare clic sulla scheda, in questo caso: pattern_1.
25. Sul menu SERVIZI fare clic sull’opzione Editore scheda. Si apre l’Editore scheda.
26. Immettere le dimensioni della scheda, v. fig. 17.3.7 a pag. 17-569.
Le fiducial della scheda si definiscono come segue:
27. Sull’Editore scheda fare clic sul pulsante Edita fiducial. Si apre l’Editore fiducial scheda.
28. Attivare il pulsante Inserisci.
29. Fare clic sul campo editazione Nome set fiducial
30. Digitare un nome del nuovo set fiducial, in questo caso: Set_1.
31. Fare clic sul pulsante OK.
Il Set FS Set_1 appare sula lista delle fiducial scheda.
32. Sulla lista delle fiducial scheda fare clic sul Set FS Set_1.
33. Fare clic sul campo editazione Fiducial.
34. Immettere il numero della prima fiducial scheda, in questo caso: 48.
35. Fare clic sui singoli campi editazione delle coordinate,
immettere le coordinate (non confermare con il tasto Enter) v. Tab:
36. Fare clic sul pulsante OK .
I dati delle fiducial scheda vengono accettati sulla lista delle fiducial del set fiducial.
37. Definire analogamente le ulteriori fiducial scheda, in questo caso: fiducial scheda 48 e 48.
38. Fare clic sul pulsante Ricon. posiz. CS.
39. Sulla lista delle fiducial scheda fare clic sul Set FS Set_1.
Il Set FS Set_1 viene evidenziato con una L davanti ai fini del riconoscimento della posizione del CS.
40. Sul menu FILE fare clic sull’opzione Esci. Si chiude l’Editore fiducial scheda.
41. Sul menu FILE fare clic sull’opzione Esci.
Si chiude l’Editore scheda.
Definire l’ink dot: non è disponbile nessun ink dot.
Numero Fiducial
scheda
X Y
48 5 5
48 5 111
48 145 5
17.3 Descrizione dei componenti e dei circuiti stampati Manuale operatore del calcolatore di linea UNIX
17.3.3 Circuito stampato 3: tema centrale Tecnica della scheda Versione software 503.xx Edizione 02/2002
17 - 574
I
t I I
Non è disponibile nessun ink dot.

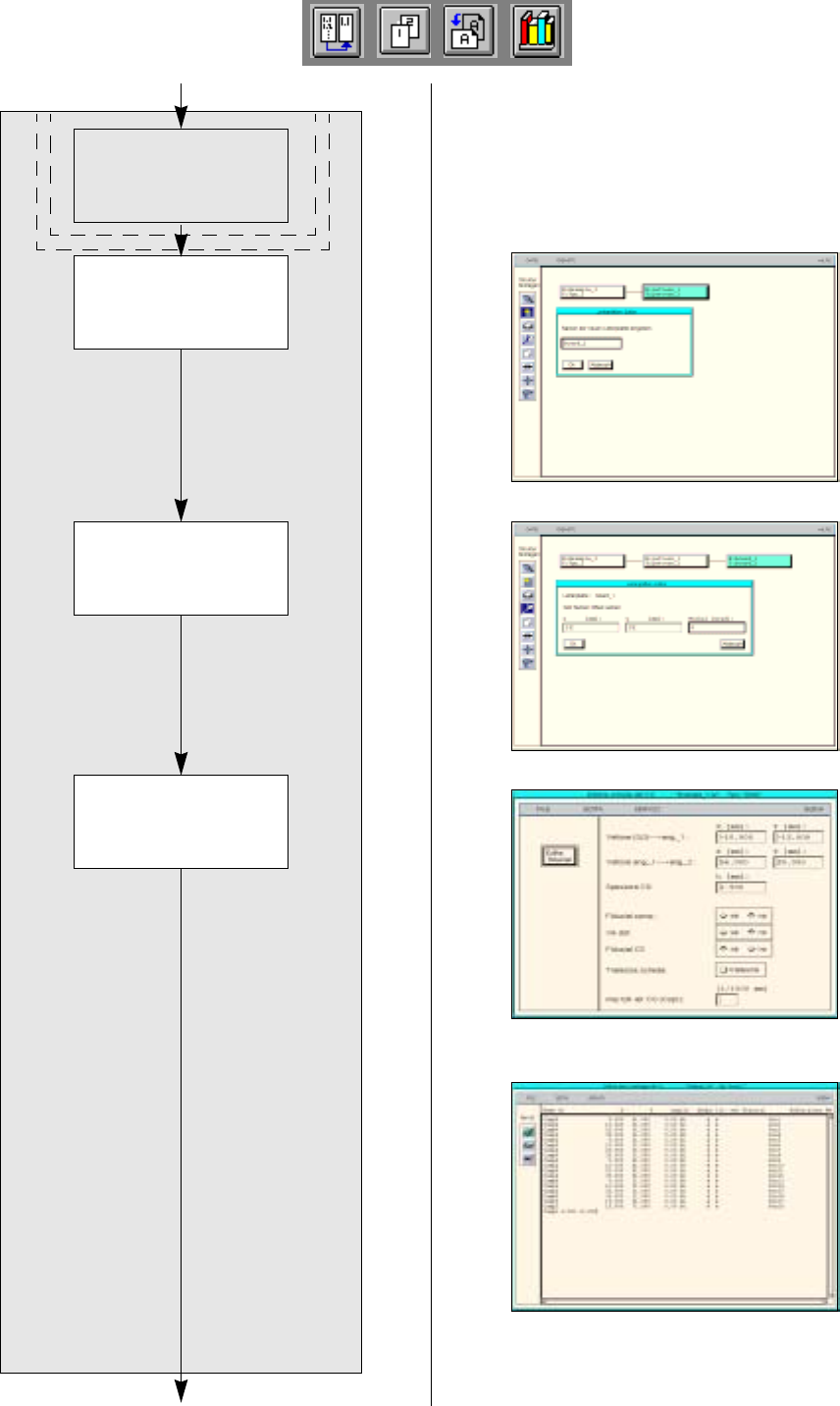

Caricare i dati della
scheda e le posizioni
di montaggio
Segue da pag. 17-44
Crare il circuito
singolo
Segue a pag. 17-48
Immettere i va-
lori offset del circuito
singolo
Descrizione dei circuiti stampati
Definire l’ink dot
Manuale operatore del calcolatore di linea UNIX 17.3 Descrizione dei componenti e dei circuiti stampati
Versione software 503.xx Edizione 02/2002 17.3.3 Circuito stampato 3: tema centrale Tecnica della scheda
17 - 575
I
t I I
Su di una scheda, un circuito singolo si crea come segue:
42. Fare clic sull’icona Crea .
43. Fare clic sulla scheda, in questo caso: pattern_1.
Si apre un box di dialogo.
44. Fare clic sul campo editazione.
45. Digitare il nome del circuito singolo, in questo caso: board_1, e fare clic sul pulsante OK
Si chiude il box di dialogo. Il nuovo circuito singolo viene rappresentato sul terzo piano.
I valori offset del circuito singolo si immettono come segue:
46. Fare clic sull’icona Sistema coordinate .
47. Fare clic sul circuito singolo, in questo caso: board_1.
Si ape un box di dialogo.
48. Fare clic sui singoli campi editazione e immettere i valori offset, v. fig. 17.3.7 a pag. 17-569.
49. Fare clic sul pulsante OK.
Si chiude il box di dialogo.
Per il circuito singolo, i dati scheda e le posizioni di montaggio di un altro circuito stampato si caricano
come segue:
50. Attivare l’icona Seleziona .
51. Fare clic sul circuito singolo, in questo caso: board_1.
52. Sul menu SERVIZI fare clic sull’opzione Editore scheda .
Si apre l’Editore scheda.
53. Sul menu SERVIZI fare clic sull’opzione Editore struttura. Si apre la selezione dei file.
54. Fare doppio clic su di un circuito stampato, in questo caso: Example_2.la.
Si apre l’Editore circuiti stampati di Example_2.la.
55. Fare clic sul circuito stampato (rettangolo), in questo caso: Example_2.
56. Con la combinazione di tasti Alt+Tab cambiare sull’Editore dei circuiti singoli, in questo caso: board_1.
57. Sul menu EDITA fare clic sull’opzione Carica dati da .
Appare un box di dialogo con il nome della scheda fonte.
58. Fare clic sul pulsante OK.
I dati scheda dell’altro circuito stampato, in questo caso: Example_2, vengono accettati sul circuito sin-
golo attuale, in questo caso: board_1, il box di dialogo si chiude. Si apre l’Editore posizioni di montaggio.
59. Con la combinazione di tasti Alt+Tab cambiare sull’Editore circuiti stampati dell’altro circuito stampato, in
questo caso: Example_2.la.
60. Fare clic sul circuito stampato, in questo caso: Example_2.la.
61. Con la combinazione di tasti Alt+Tab cambiare sull’Editore posizioni di montaggio del circuito singolo, in
questo caso: board_1.
62. Sul menu EDITA fare clic sull’opzione Carica PM da
Appare un box di dialogo con il nome della scheda fonte.
63. Fare clic sul pulsante OK.
Le posizioni di montaggio dell’altro circuito stampato, in questo caso: Example_2 vengono accettate sul
circuito singolo, in questo caso: board_1, il box di dialogo si chiude.
64. Sul menu FILE fare clic sull’opzione Esci.
Si chiude l’Editore posizioni di montaggio.
