Fig. 13.1.6 Finestra di applicazione dell’Editore SAV per il Piano virtuale
La costituzione e il comando dell’Editore SAV per il Piano virtuale sono identici a quelli per lo Scambiatore
automatico vassoi e sono descritti ampiamente al sottocap. 13.1.2.2.
Se è disponibile un Piano virtuale, questo viene indicato aprendo l’Editore zona caricatori. Non vengono però
visualizzati i vassoi lì sopra definiti (v. fig. 13.1.7).
Non si possono però allocare vassoi; le allocazioni infatti vengono intraprese solo sull’Editore SAV.
Supporto vassoi
Vassoio
Zona visualizza. "Piani"
(solo un piano)
Indicaz. di spaziatura
(qui: 24x2) e
componente
(qui: TSOP24)
13 Mezzi di produzione / Allestimento Manuale operatore del calcolatore di linea UNIX
13.1 Editore allestimenti (Editore zona caricatori e SAV/SAVM) Versione software 503.xx Edizione 02/2002
410
I
t I I

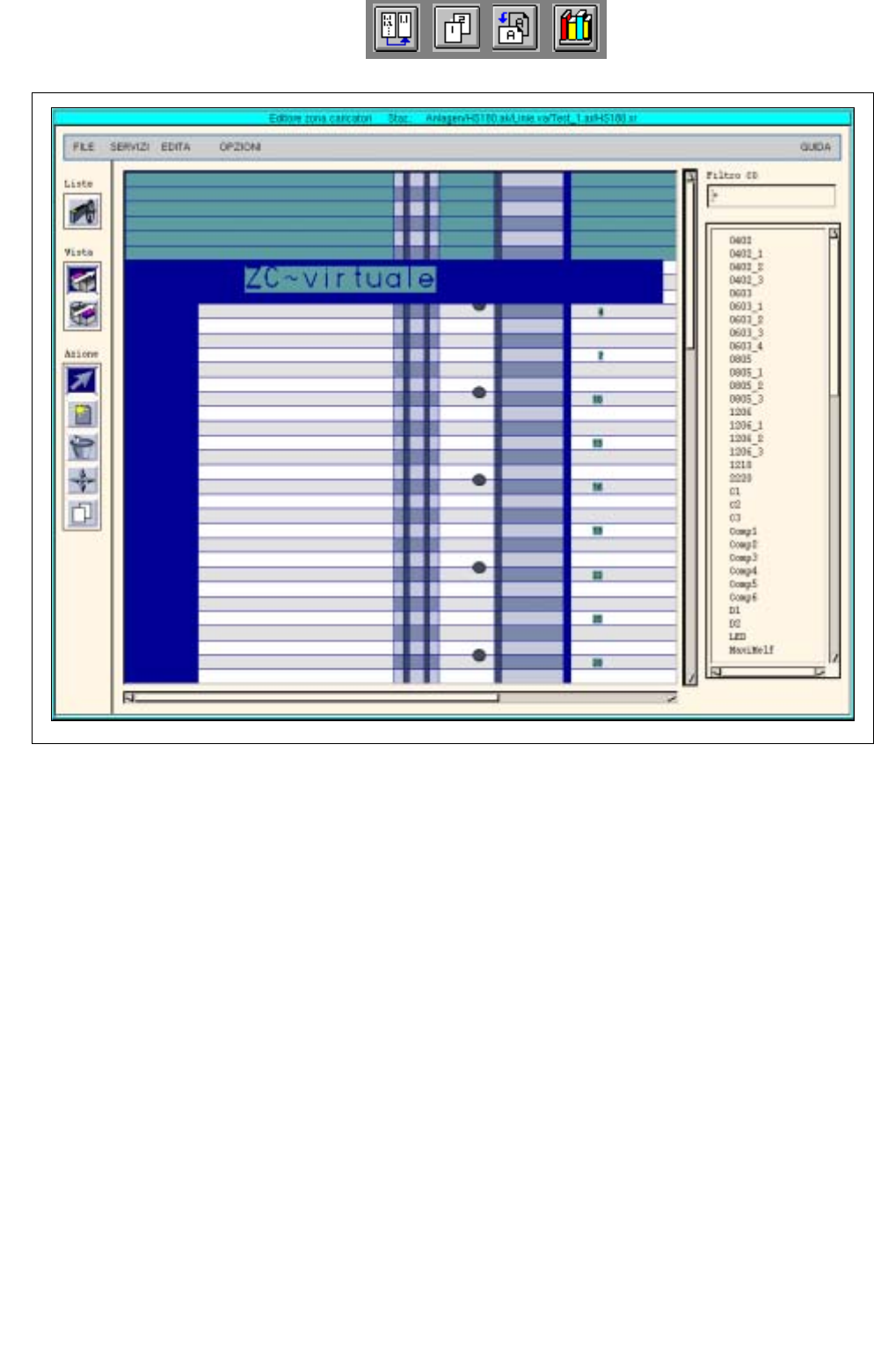

Fig. 13.1.7 Piano virtuale sull’Editore zona caricatori
13.1.3 Menu SERVIZI
Il menu SERVIZI sulla barra del menu di entrambi gli editori comprende le seguenti opzioni:
- Lista dei caricatori (v. sottocap. 13.1.3.1)
- Lista delle ozioni (v. sottocap. 13.1.3.2)
- Box package (v. sottocap. 13.1.3.3)
- Scambiatore pipette (v. sottocap. 13.1.3.6)
- Config. pipette testa RV (v. sottocap. 13.1.3.7)
Manuale operatore del calcolatore di linea UNIX 13 Mezzi di produzione / Allestimento
Versione software 503.xx Edizione 02/2002 13.1 Editore allestimenti (Editore zona caricatori e SAV/SAVM)
411
I
t I I
13.1.3.1 Lista dei caricatori
Sulla lista dei caricatori sono compresi tutti i tipi del costruttore di caricatori, moduli, vassoi e supporti vassoi.
Possono venire selezionati singolarmente ed allocati alle tracce ovvero ai piani sulla finestra di applicazione.
Facendo clic sull’opzione "Lista caricatori" sul menu SERVIZI si apre la finestra "Lista caricatori" (v. fig. 13.1.8).
Si può inoltre aprire la lista dei caricatori facendo clic sull’icona "Lista caricatori" sulla zona comandi .
Fig. 13.1.8 Lista dei caricatori
La finestra "Lista dei caricatori" è articolata come segue:
- Barra del menu
- Zona comandi "Caricatori/Vassoi/Moduli/Supporti"
- Zona visualizzazione "Lista caricatori"
Barra del menu
La barra del menu comprende i menu "FILE" e "GUIDA".
AVVISO
I menu "FILE" e "GUIDA" sono qui simili per funzione e comando ad altri casi di applicativi del Calcolatore
di linea e vengono ampiamente descritti al cap. 2 "Comando generale del programma".
Zona comandi "Caricatori/Vassoi/Moduli/Supporti"
Su questa zona comandi sono rappresentate le icone dei caricatori, vassoi, moduli e supporti vassoi.
Facendo clic sulle icone si aprono le liste corrispondenti sulla zona visualizzazione "Lista caricatori".
Zona comandi
"Caricatori/
Vassoi"/
Zona visualizzazione
"Lista caricatori"
Moduli/
Supporti
