Manuale operatore del calcolatore di linea UNIX 14 Controllo / Moduli di comando Versione software 503.xx Edizione 02/2002 14.5 Generatore di setup GSU 483 I t I I ● Selezionare con doppio clic l'allestiment o "…
14 Controllo / Moduli di comando Manuale operatore del calcolatore di linea UNIX
14.5 Generatore di setup GSU Versione software 503.xx Edizione 02/2002
482
I
t I I
- Emettere l'allestimento
Con ciò l'operatore può farsi mostrare un allestimento selezionato e se necessario farselo stampare.
● Fare clic sul pulsante Setup.
La finestra di selezione si chiude e si apre la finestra di applicazione del GSU con il FSB
sovrastante per la selezione dell'allestimento.
● Selezionare l'un dopo l'altro l'impianto "*xx.ak" e l'impianto parziale "*xx.va" con doppio clic.
Il FSB mostra tutti gli allestimenti già definiti.

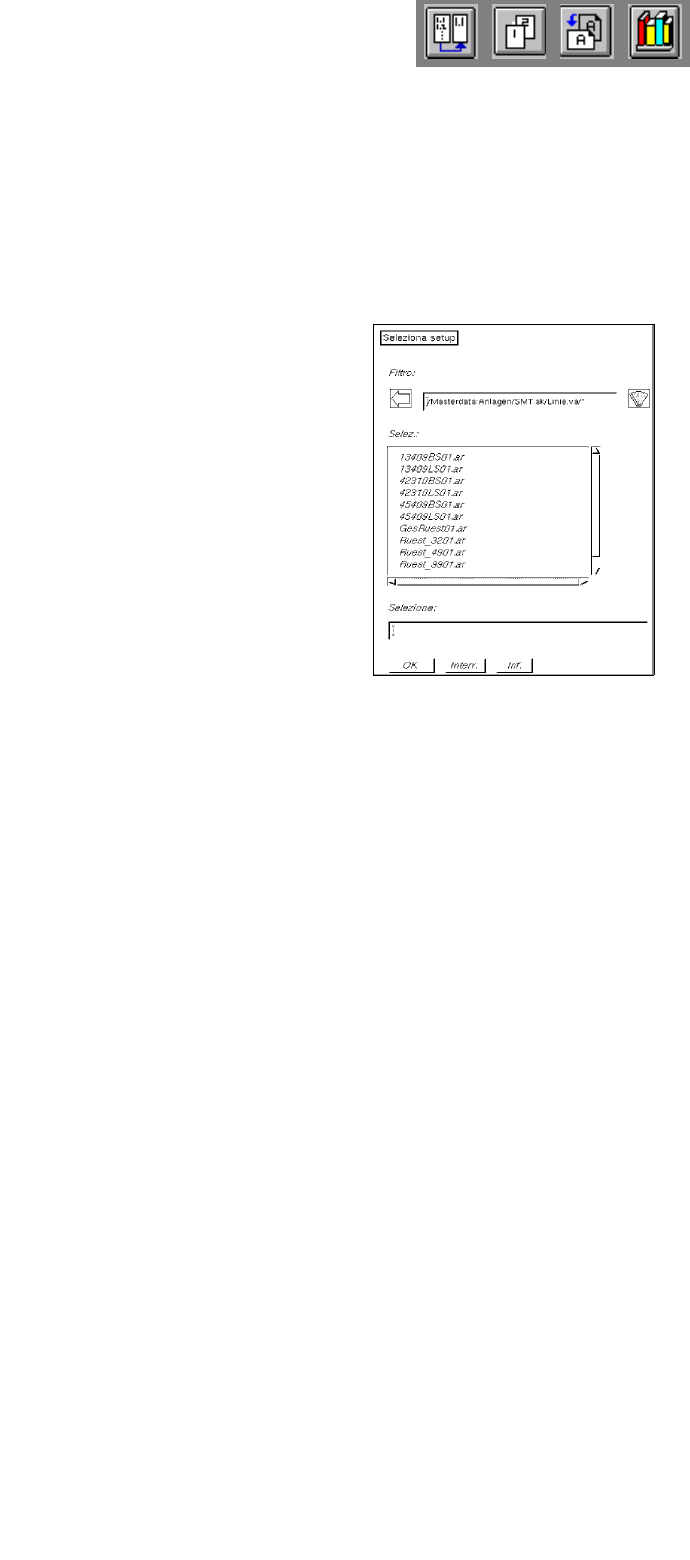

● Selezionare l'allestimento "xx.ar" nel FSB facendo doppio clic.
Il FSV si chiude e la finestra di applicazione del GSU viene rappresentata sul monitor. Nella zona
visualizzazione della finestra di applicazione (v. fig. 14.5.2) viene mostrato l'allestimento della sta-
zione selezionata nel campo selezione "Stazioni".
- Emissione della quota di allestimento del circuito stampato
Qui l'operatore può farsi visualizzare l'allestimento di un determinato tipo di CS e se necessario far-
selo stampare.
● Fare clic sul pulsante Parte di setup per specifico CS.
La finestra di selezione si chiude e si apre la finestra di applicazione del GSU con il FSB sov-
rastante per la selezione di un circuito stampato.
● Selezionare l'un dopo l'altro il circuito stampato "*xx.la", "*.ad", l'impianto "*xx.AK" e l'impianto
parziale "*xx.VA" facendo doppio clic.
Il FSB mostra ora una lista degli allestimenti possibili per il tipo di CS selezionato.
Manuale operatore del calcolatore di linea UNIX 14 Controllo / Moduli di comando
Versione software 503.xx Edizione 02/2002 14.5 Generatore di setup GSU
483
I
t I I

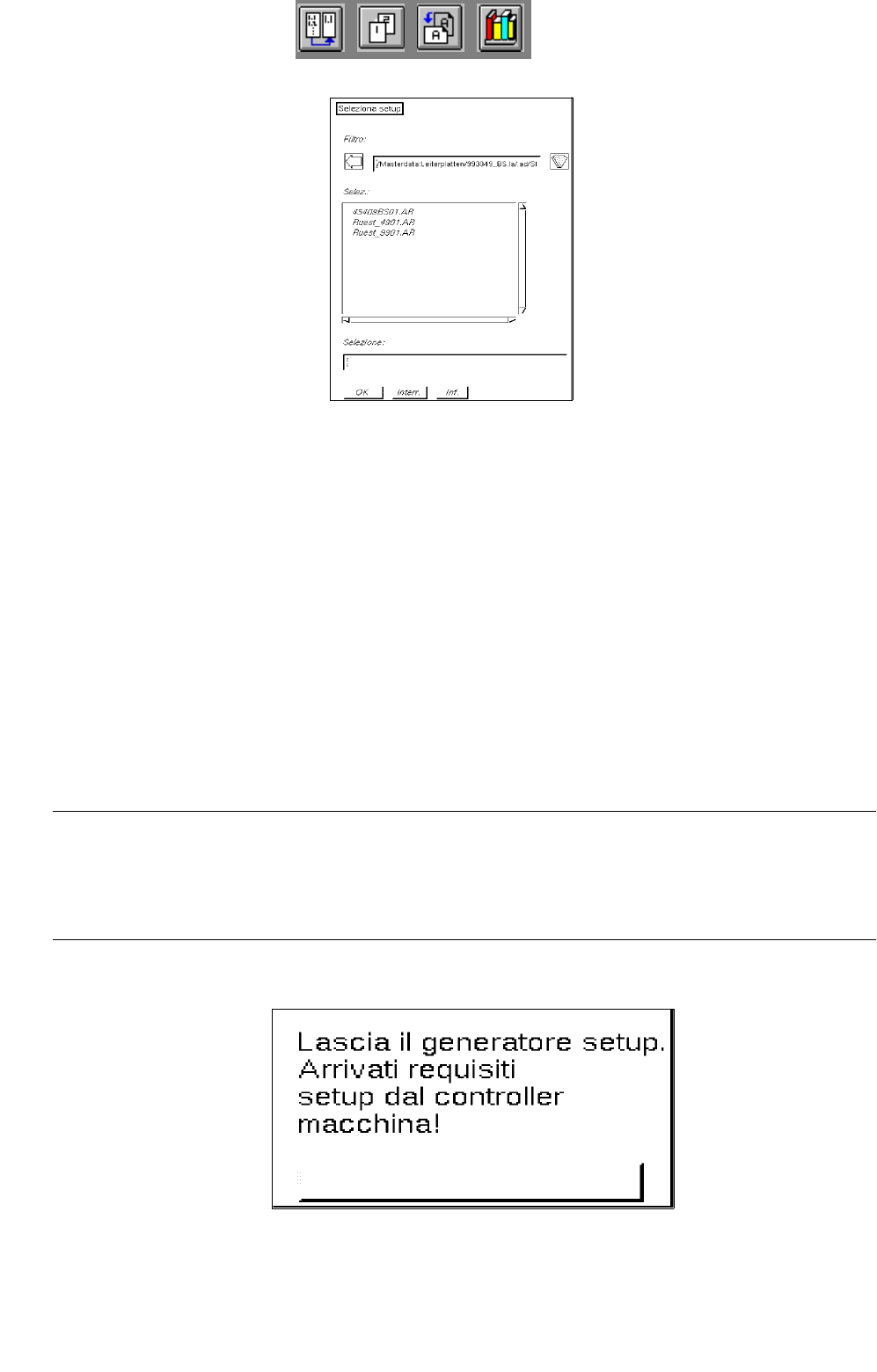

● Selezionare con doppio clic l'allestimento "xx.AR" nel FSB.
Il FSB si chiude e la finestra di applicazione del GSU viene rappresentata sul monitor. Nella zona
visualizzazione della finestra di applicazione viene mostrata la quota di allestimento del tipo di
circuito stampato per la stazione selezionata sotto il campo "Stazioni" (v. fig. 14.5.2).
14.5.4 Finestra di applicazione del Generatore di setup
La finestra di applicazione viene aperta ad ogni selezione nella finestra apposita del GSU, oppure ad es. tramite
il CM, se diventa necessario un setup dell'allestimento a disposizione (allestimento iniziale) in un allestimento
successivo per la realizzazione del tipo di CS prescritto.
Nella finestra di applicazione l'operatore può farsi mostrare ad es. i dati dell'allestimento iniziale e
le istruzioni di setup in un allestimento successivo per la stazione selezionata.
AVVISO
Se da un CM tramite il lancio di un datore di lavoro, ad es. del Cl (v. sottocap. 14.2), arriva la richiesta di
setup dopo che la finestra di applicazione del GSU è stata aperta da parte dell'operatore, la richiesta di
setup del CM viene trattata con precedenza. Si apre allora a monitor il seguente box di dialogo.
OK
14 Controllo / Moduli di comando Manuale operatore del calcolatore di linea UNIX
14.5 Generatore di setup GSU Versione software 503.xx Edizione 02/2002
484
I
t I I
● Confermare il box di dialogo con OK.
● Uscire dal GSU tramite il menu con Fine.
Il GSU aperto dall'operatore viene chiuso e resta indicato in primo piano sul monitor il GSU
aperto dal CM.

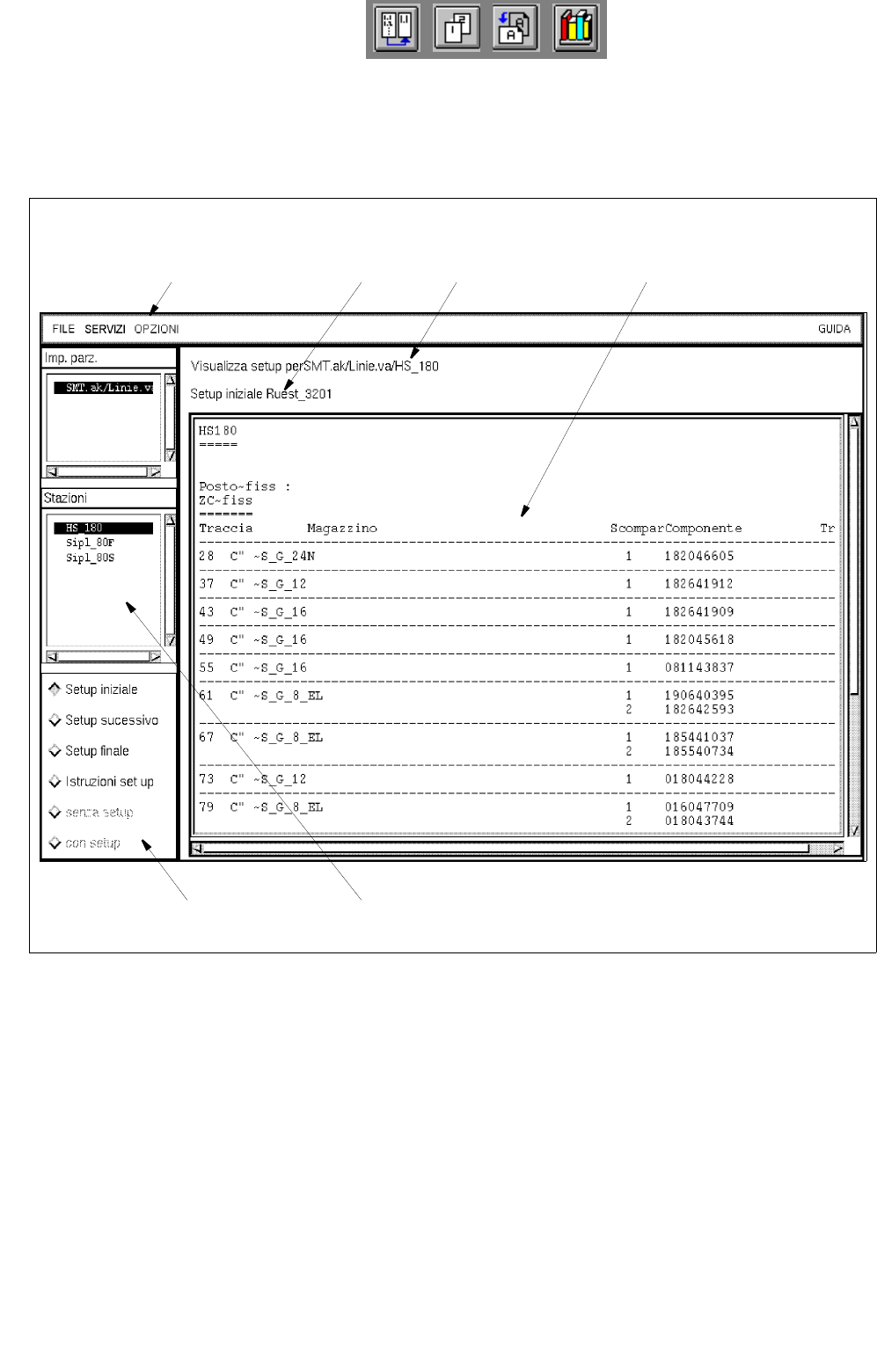

Fig. 14.5.2 Finestra di applicazione "Generatore di setup" (visualizzazione di un allestimento iniziale)
A seguito si spiegano le zone della finestra princiaple del GSU e le loro funzioni.
La finestra di applicazione è suddivisa come segue:
- Barra del menu
- Barra di segnalazione e dello stato
- Campi selezione "Impianto parziale" e "Stazioni"
- Zona comandi
- Zona visualizzazione
Campo selezione "Stazioni"Zona comandi
Barra del menu
Barra di
Barra dello stato
Zona visualizzazione
(representatione di
un allestimento iniziale)
segnalazione
