Manuale operatore del calcolatore di linea UNIX 10 Mezzi di produzione / Restrizioni Versione software 503.xx Edizione 02/2002 10.1 Editore restrizioni 323 I t I I Determinare un vincolo alla linea completa : ● Fare clic…

100%1 / 613
10 Mezzi di produzione / Restrizioni Manuale operatore del calcolatore di linea UNIX
10.1 Editore restrizioni Versione software 503.xx Edizione 02/2002
322
I
t I I

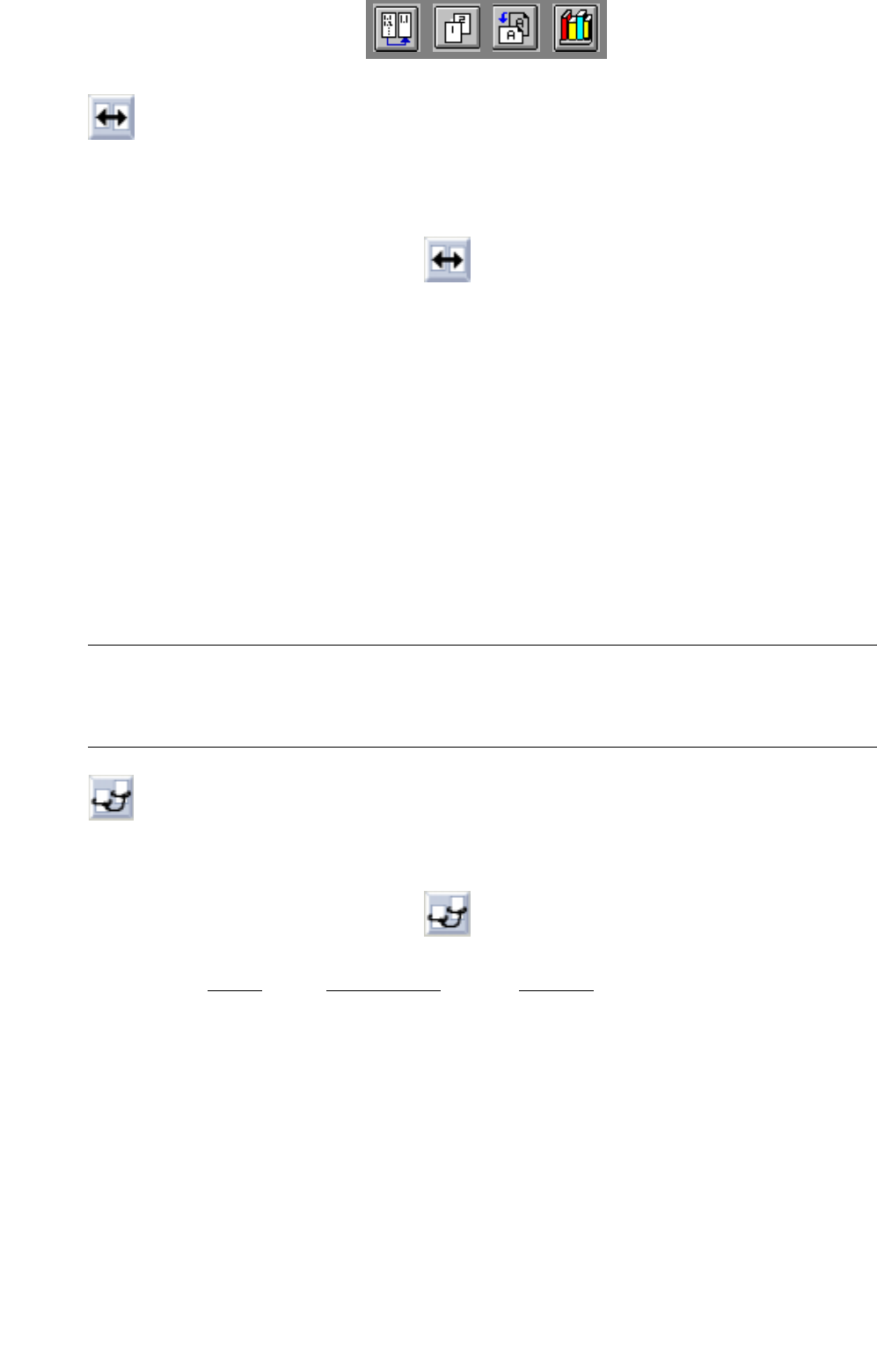

- (Alloca)
Se questa icona è attiva, l’editore si trova sul modo allocazioni. Al componente attuale si possono allo-
care caricatori alternativi ovvero vassoi alternativi. Per il lavoro di produzione attuale questi sostituis-
cono così le unità di alimentazione default (v. cap. 9) immessi sul File ".ri" per il CO(GF) attuale.
Sulla zona comandi fare clic sull’icona .
Fare clic sulla locazione (zona caricatori oppure macchina intera) sulla zona visualizzazione sulla
quale si deve allestire il caricatore alternativo ovvero il vassoio alternativo con il componente
attuale. L’elemento selezionato è ora evidenziato in verde.
Sul campo selezione "Caricatori piazzabili" selezionare il caricatore ovvero il vassoio.
Sul campo selezione "Restrizioni/Allocazioni" viene indicato il nome del caricatore o del vassoio
allocato portante una "Z" prima dell’immissione.
Dietro è immesso il nome del tipo di macchina sulla quale viene allestito il componente attuale.
Se è stato selezionata una zona caricatori, è inoltre immesso il lato sul quale si trova la zona cari-
catori in questio, stando con ciò la lettere "L" per lato sinistro e la lettera "R" per lato destro.
Esempio: Z S_G_8_EL S_SIP_80S L
Caricatore Tipo macchina Lato
(SIPLACE 80S) (nella direzione di trasporto "a sinistra")
AVVISO
Facendo doppio clic su di una immissione sul campo selezione "Caricatori piazzabili" si apre la
finestra per editare i dati del caricatore ovvero del vassoio (v. cap. 9, fig. 9.1.3 e fig. 9.1.4).
- (Vincola)
Se questa icona è attiva, l’editore si trova sul modo con il quale si possono effettuare vincoli per il
componente attuale.
Sulla zona comandi fare clic sull’icona .
Determinare il vincolo
ad una zona caricatori o ad una macchina:
Sulla zona visualizzazione fare clic sulla locazione (zona caricatori oppure macchina intera)
sulla quale va allestito il componente attuale. Tutte le locazioni per le quali si sono già definiti
dei vincoli sono ora evidenziate in giallo. Inoltre si apre la finestra per la definizione di vincoli
(v. fig. 10.1.2).
Manuale operatore del calcolatore di linea UNIX 10 Mezzi di produzione / Restrizioni
Versione software 503.xx Edizione 02/2002 10.1 Editore restrizioni
323
I
t I I
Determinare un vincolo alla linea completa:
Fare clic sulla linea forma di freccia sotto alla rappresentazione delle stazioni (v. fig. 10.1.1).
Si apre la finestra per la definzione dei vincoli (v. fig. 10.1.2).
Fig. 10.1.2 Finestra per la definizione di vincoli.
Significato dei campi editazione
- Caricatore
Nome del caricatore o del vassoio speciale con il quale si deve allestire sulla locazione selezionata il
componente attuale.
AVVISO
Non sono necessarie immissioni sul campo editazione "Caricatori".
Se infatti queste non sono disponibili, viene definita automaticamente l’unità di alimentazione default
(caricatore o vassoio) determinata per il componente o la macchina.
- Numero
Indica quante volte il componente attuale deve
essere allestito sulla locazione selezionata. Come
valore default è immesso "1".
Campo selez.
"Caricatori"
Campi editazione
10 Mezzi di produzione / Restrizioni Manuale operatore del calcolatore di linea UNIX
10.1 Editore restrizioni Versione software 503.xx Edizione 02/2002
324
I
t I I
Definire i vincoli:
Determinare unità di alimentazione speciali:
Sul campo selezione "Caricatore" selezionare l’unità di alimentazione (caricatore o vassoio)
richiesta (v. fig. 10.1.2). Sul campo editazione "Caricatore" viene immesso il nome dell’unità di
alimentazione selezionata
Oppure:
Fare clic sul campo editazione "Caricatori" e digitare il nome dell’unità di alimentazione richiesta.
Determinare il numero:
Fare clic sul campo editazione "Numero", cancellare il valore default mediante il tasto DELETE e
digitare il numero richiesto.
Fare clic su OK per l’accettazione dei dati immessi.
Si chiude la finestra.
Tutte le locazini sulle quali si deve allestire il componente attuale sono ora evidenziate in giallo.
(Selezionando la linea completa non ha luogo nessun evidenziamento a colori del vincolo).
Sul campo selezione "Restrizioni/Allocazioni" viene indicato il numero di quante volte il compo-
nente attuale debba venire allestito sulla locazione selezionata con tanto di nome del tipo di mac-
china e dell’unità di alimentazione. Se è stata selezionato una determinata zona caricatori, viene
inoltre indicato il lato sul quale questa si trova. L’immissione completa viene contrassegnata con
una "V" (per Vincolo).
Esempio: V 3x HS_180 R CA~S_G_8_EL
Numero del Tipo di macchina Lato Unità alimentazione
vincolo (HS-180) (caricatore a nastro da 8mm elettrico)
Esempio di un vincolo alla linea completa (senza selezione di una unità di alimentazione):
V 6x SMT.ak/Linea.va
Numero del Nome dell’impianto/Nome della linea
vincolo
- (Escludi)
Se questa icona è attiva, l’editore si trova sul modo con il quale si possono effettuare esclusioni per il
componente attuale.
Sulla zona comandi fare clic sull’icona .
Sulla zona visualizzazione (v. fig. 10.1.1) fare clic sulla locazione (zona caricatori oppure mac-
china intera) sulla quale non
deve essere allestito il componente attuale con tanto di caricatore
allocato. La locazione selezionata e le ulteriori locazioni per le quali sono già state definite delle
esclusioni sono ora evidenziate in rosso.
