5.1.2.3 Campo selezione "CRDL"
In questo campo selezione viene stabilito il tipo di test elettrico con l'apparecchio per test CRDL del CO
selezionando il tipo di CO.
Attivando il pulsante corrispondente si possono selezionare i seguenti tipi di test CRDL:
- Nessun test durante il trattamento il CO non viene sottoposto al controllo
elettrico.
- Resistenza si controlla la resistenaza (MΩ, kΩ ,Ω).
- Bobina si controlla la induttività (µH) della bobina.
- Diodo si controlla la tensione di conduzione (V) del diodo.
- Diodo Zener si controlla la tensione Zener (V) del diodo.
- Condensatore si controlla la capacità (µF, nF, pF) del condensatore.
- Condensatore al tantalio si controlla la capacità (µF, nF, pF) del condensatore al tantalio.
- Condensatore al tantalio si controlla la capacità (µF, nF, pF) del condensatore al tantalio
con polarità polarizzato.
Modalità:
● Fare clic sul pulsante accanto al test CRDL richiesto.
Se si fa clic su un altro tipo di test CRDL, quello precedente viene deselezionato.
Se si è selezionato il pulsante Nessun test, lo si può deselezionare solo facendo nuovamente
clic.
Manuale operatore del calcolatore di linea UNIX 5 Prodotto / Componente
Versione software 503.xx Edizione 02/2002 5.1 Editore componenti CO
183
I
t I I
5.1.2.4 Campi editazione dell'Editore componenti
Campi editazione
- Commento in questo campo si può immettere un commento a piacere, ad
es. il tipo del CO (apostrofi e virgolette non vengono accettati).
- Forma involucri in questo campo si immette il No. del GF allocato al tipo CO
(architettura) (ad es. 750 per QFP44).
AVVISO: il numero GF si deve immettere senza
suffisso!
- Valore nominale il valore nominale del componente viene immesso in stile
scientifico ad es.:
1E12 für 10 T (Tera) = 10 000 000 000 000
1E9 für 10 G (Giga) = 10 000 000 000
1E6 für 10 M (Mega) = 10 000 000
10E3 für 10 K (Kilo) = 10 000
10E-3 für 10 m (milli) = 0.010
10E-6 für 10 µ (micro) = 0.000010
10E-9 für 10 n (nano) = 0.000000010
10E-12 für 10 p (pico) = 0.000000000010
- Tolleranza qui viene indicata la deviazione ammessa del valore test dal
valore nominale in % (ad es. 10 per resistenza 100kΩ).
- Tensione qui viene immessa la tensione di esercizio (Volt) del
condensatore al tantalio.
Il campo è editabile solo se nel campo selezione "CRDL" si è
selezionato per il CO attuale il tipo di CO "condensatore al
tantalio" oppure "con polarità".
- Grand. imballaggio: qui si inserisce quale numero di componenti del tipo corrente
sia contenuto in ciascun imballaggio (ad es. nastro).
- Feeder Pitch: qui si immette la distanza espressa in mm tra due componenti
nel rispettivo imballaggio (ad es. nastro).
5 Prodotto / Componente Manuale operatore del calcolatore di linea UNIX
5.1 Editore componenti CO Versione software 503.xx Edizione 02/2002
184
I
t I I
5.1.2.5 Zona comandi dell'Editore componenti
Grazie ai pulsanti di comanto si possono attivare le azioni richieste. Le modalità d'esecuzione dei comandi
sono descritte a seguito.
COMANDI
- Creare
Con ciò si può definire il codice a barre per il componente.
AVVISO
Si possono definire in totale 6 codici a barre per componente. Una volta raggiunto il numero massimo
di codici a barre per il componente corrente, non si può più attivare il pulsante "Crea".
● Fare clic su Crea.
Si apre la finestra per la descrizione del nuovo codice a barre (v. fig. 5.1.2).

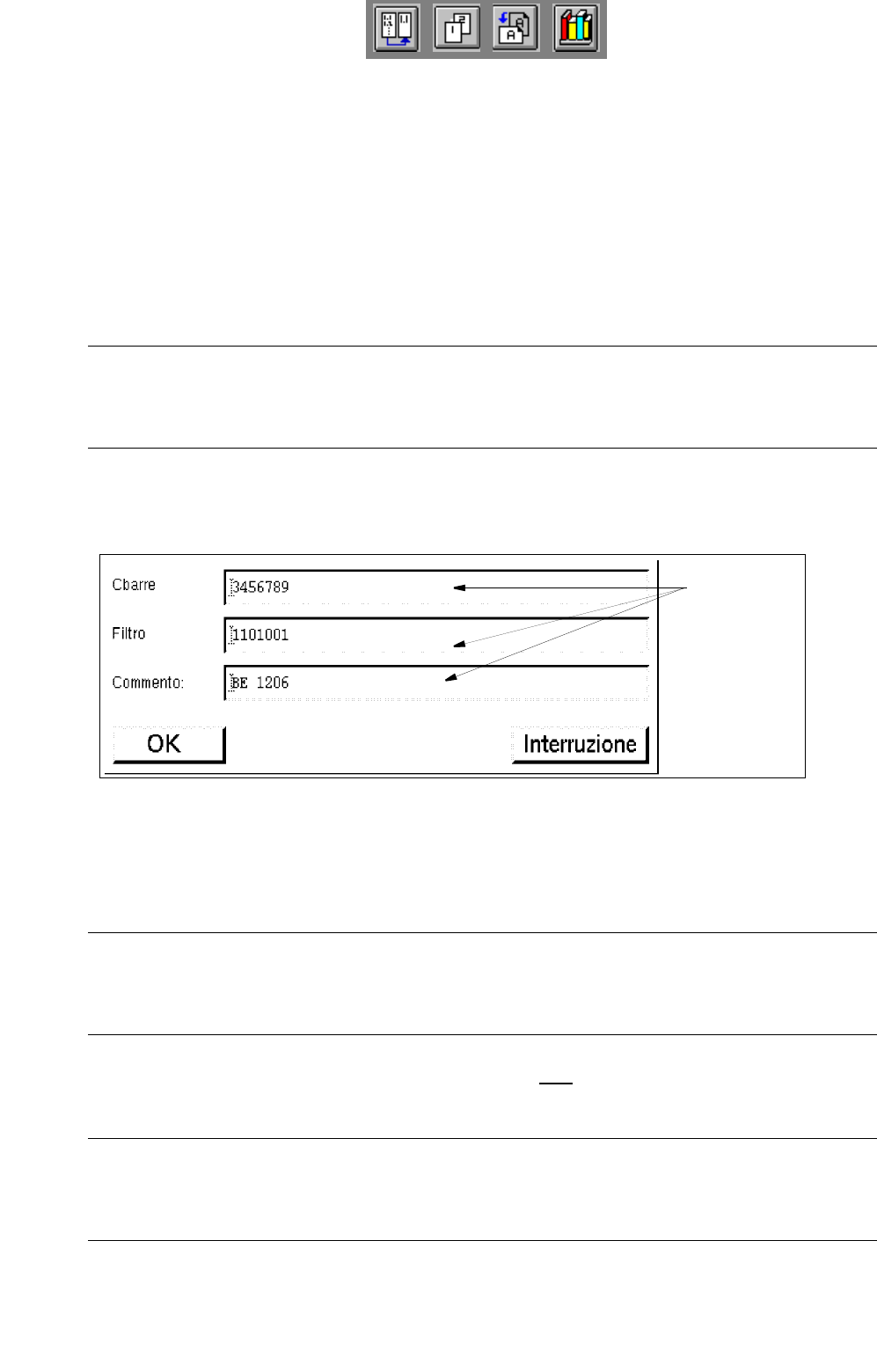

Fig. 5.1.2 Finestra di immissioni "Codice a barre"
● Fare clic sul campo editazione "Codice a barre", immettere la sequenza di caratteri richiesta e
concludere l'immissione con RETURN.
AVVISO
Per il codice a barre è possibile una immissione di 40 caratteri al massimo.
Sono ammessi lettere, numeri, punti, trattini di sottilineatura e trattini di separazione.
● Fare clic sul campo editazione "Filtro", immettere per ogni punto del codice a barre definito la
validità (1 oppure 0) e concludere l'immissione con RETURN.
AVVISO
La cifra "1" sta per "valido" e la cifra "0" per "invalido". La lunghezza del filtro (numero delle cifre) deve
corrispondere alla lunghezza (numero dei caratteri) del codice a barre.
Campi
editazione
