Manuale operatore del calcolatore di linea UNIX 8 Prodotto / Circuito stampato
Versione software 503.xx Edizione 02/2002 8.1 Editore circuiti stampati
273
I
t I I
Barra del menu
La barra del menu comprende i menu "FILE", "EDITA", "SERVIZI" e "GUIDA". Il menu "EDITA" è descritto
completamente al sottocap. 8.1.4.1, il menu "SERVIZI" invece al sottocap. 8.1.4.2.
AVVISO
Dato che i menu "FILE" e "GUIDA" sono qui simili per funzione e comando ad altri casi di applicativi del Calco-
latore di linea, vengono descritti una sola volta ampiamente al cap. 2.
Zona editazione (v. sottocap. 8.1.4.3)
In questa zona vengono immessi tutti i dati specifici del circuito stampati necessari alla descrizione di un circuito
stampato, cosidetto scheda.
La descrizione della scheda contiene i seguenti dati:
- Dimensioni del CS, quali lunghezza, larghezza ed altezza
- Dati di esecuzione per la produzione di un CS, quali riconoscimento della posizione di montaggio ON/
OFF, riconoscimento degli ink dot ON/OFF, riconoscimento della posizione del CS ON/OFF, montag-
gio ON/OFF (saltare la scheda) e la tolleranza massima dell'altezza per la misura di coplanarità.
- Set fiducia scheda e fiducial scheda
Zona impostazioni (v. sottocap. 8.1.4.4)
In questa zona si può determinare l'esecuzione del montaggio attivando/disattivando i relativi pulsanti (ad es.
montaggio con o senza riconoscimento della posizione del CS).
Pulsante "Edita fiducial scheda"
Facendo clic su questo pulsante si apre la finestra dell'Editore fiducial scheda (v. fig. 8.1.10).
8 Prodotto / Circuito stampato Manuale operatore del calcolatore di linea UNIX
8.1 Editore circuiti stampati Versione software 503.xx Edizione 02/2002
274
I
t I I
8.1.4.1 Menu EDITA
- Azzerrare i dati della scheda
Le immissioni (entry) già disponibili per il relativo tipo di CS si possono cancellare dalla zona
editazione.
● Fare clic su EDITA --> Reset scheda.
La zona di editazione è vuota, si può quindi procedere a nuove immissioni.
AVVISO
Se si termina l'Editore CS senza "Salva", richiamando nuovamente l'Editore CS (scheda) vengono
visualizzati di nuovo i dati precedenti.
- Caricare scheda da un tipo disponibile di CS
Con questa funzione si possono caricare i dati scheda da un tipo di CS (circuito singolo) di un altro cir-
cuito stampato nell'Editore scheda del tipo di CS attuale.
● Sulla zona comandi dell'Editore strutture attuale attivare l'icona .
● Selezionare la struttura parziale del CS (destinazione).
● Fare clic su SERVIZI --> Editore scheda.
Si apre l'Editore scheda.
● Selezionare FILE --> Apri....
Si apre il FSB per la selezione del circuito stampato (fonte) (v. pag. 8 - 252).
● Selezionare il circuito stampato facendo doppio clic.
Si apre la finestra di applicazione del nuovo Editore strutture.
● Fare clic sulla struttura parziale del CS della quale si devono caricare i dati scheda (fonte).
● Fare clic sull'Editore attuale (destinazione) su EDITA --> Carica dati da.

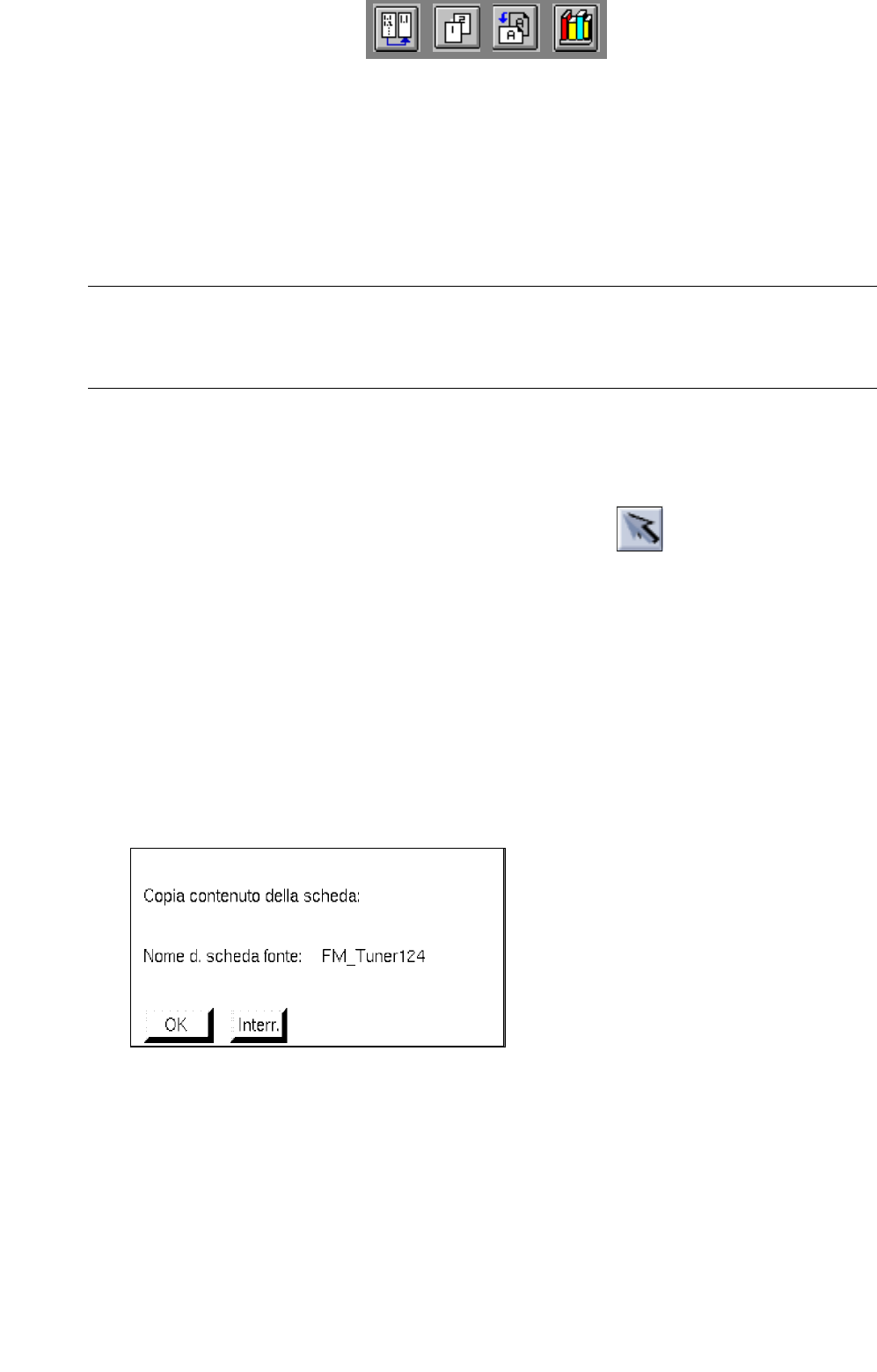

Compare il seguente box di dialogo:
● Fare clic su OK se l'azione va eseguita.
La finestra dell'Editore PM viene aperta a monitor a fini di controllo.
● Fare clic sulla finestra dell'Editore scheda (per farlo giacere in alto sulla pila di finestre).
Vengono ora visualizzati i dati scheda caricati.
Manuale operatore del calcolatore di linea UNIX 8 Prodotto / Circuito stampato
Versione software 503.xx Edizione 02/2002 8.1 Editore circuiti stampati
275
I
t I I
8.1.4.2 Menu SERVIZI
- Aprire l'Editore schede
● Fare clic su SERVIZI --> Editore schede.
Si apre la finestra dell'Editore schede (v. fig. 8.1.11).
8.1.4.3 Zona editazione dell'Editore scheda
Possibilitá di immissioni
Tramite le indicazioni di misura in direzione x e y vengono definite le dimensioni esterne del tipo di CS
attuale (scheda). Sono possibili immissioni fino a max. 999.999.
- Vettore (0,0)-->ang._1 X [mm]: oppure Y [mm]:
Esempio: X = -10.000; Y = -10.000
- Vettore ang._1-->ang._2 X [mm]: oppure Y [mm]:
Esempio: X = 80.000; Y = 50.000
- Spessore CS: h [mm]:
Qui viene immesso lo spessore del CS, è possibile un numero
con 3 cifre davanti e 3 dietro alla virgola.
- max. toll. alt. CO (Copl.): [1/1000 mm]
Questa immissione è necessaria solo per la misura di
coplanarità.
Viene immessa la tolleranza max. dell'altezza del CS;
è possibile un numero fino a max. 999.
+ Y
+ X
Angolo 1
Angolo 2
Vettore
0, 0
