8 Prodotto / Circuito stampato Manuale oper atore del calcolatore di linea UNIX 8.1 Editore circuiti stampati Versione software 503.xx Edizione 02/2002 250 I t I I 8.1.1.4 Sistema coordinate dei CS - Ogni circuito stampa…
Manuale operatore del calcolatore di linea UNIX 8 Prodotto / Circuito stampato
Versione software 503.xx Edizione 02/2002 8.1 Editore circuiti stampati
249
I
t I I
8.1.1.3 Struttura dei CS
Tramite le loro strutture parziali i circuiti stampati si possono concatenare tra di loro. Il circuito stampato da
elaborare viene caricato con il nome (nome.la) della struttura intera dei CS nell'Editore circuiti stampati.
Nella finestra di applicazione dell'Editore CS, l'Editore struttura, viene visualizzata la struttura del CS caricato
e la si può modificare. L'esempio alla fig. 8.1.1 mostra una detta struttura e il layout del CS appartenente.

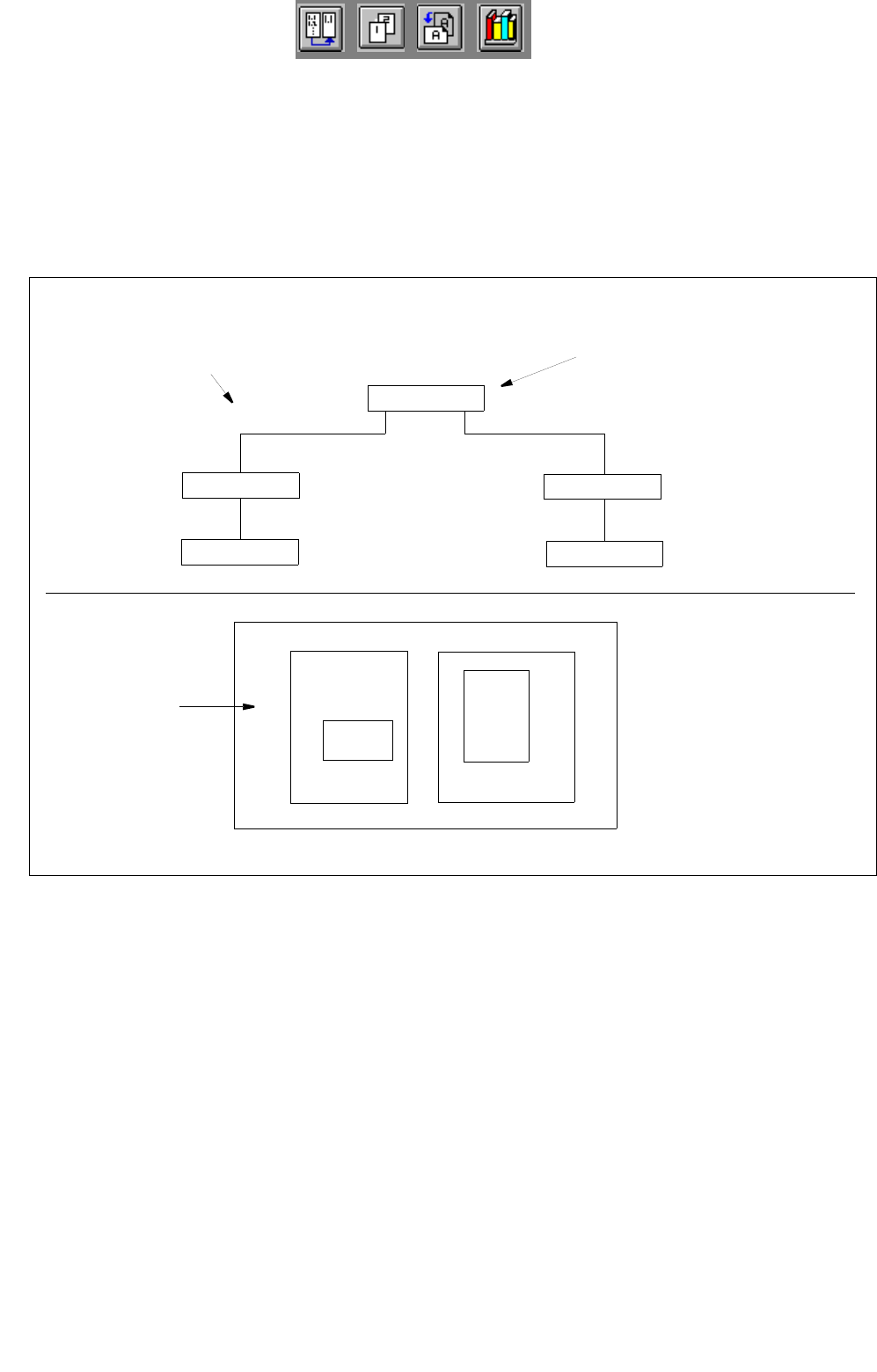

Fig. 8.1.1 Struttura del CS (esempio CS "A")
CS B
CS C
CS A
CS E
CS D
LP C
Struttura intera del CS
(rappresentazione nella zona
visualizzazione)
Layout CS
Struttura parziale superiore
nella struttura parziale del CS
CS B
CS A
CS C
CS E
CS D
8 Prodotto / Circuito stampato Manuale operatore del calcolatore di linea UNIX
8.1 Editore circuiti stampati Versione software 503.xx Edizione 02/2002
250
I
t I I
8.1.1.4 Sistema coordinate dei CS
- Ogni circuito stampato è strutturato gerarchicamente. Ad ogni elemento (tipo di CS) della struttura è
assegnato un sistema di coordinate ad assi parallele ai lati esterni dell'elemento della struttura.
- I sistemi di coordinate dei singoli elementi della struttura (tipi di CS) in superficie sono spostati e rotati.
Sono collegati tra di loro tramite un vettore (v. fig. 8.1.2).
Un angolo indica la posizione di rotazione reciproca dei sistemi di coordinate.
- Il sistema di coordinate esterno dell'intero circuito stampato giace parallelo alle assi del sistema di
coordinate della macchina.
- L'angolo tra il sistema di coordinate della macchina e quello del circuito stampato può misurare 0°,
90°, 180° oppure 270°.
- L'angolo tra i sistemi di coordinate delle ulteriori strutture inferiori dei CS è a piacere. Viene indicato
con 1/100°.
- L'angolo di rotazione viene indicato contro il senso orario (v. fig. 8.1.2). Ciò vale per tutte le indicazioni
degli angoli!

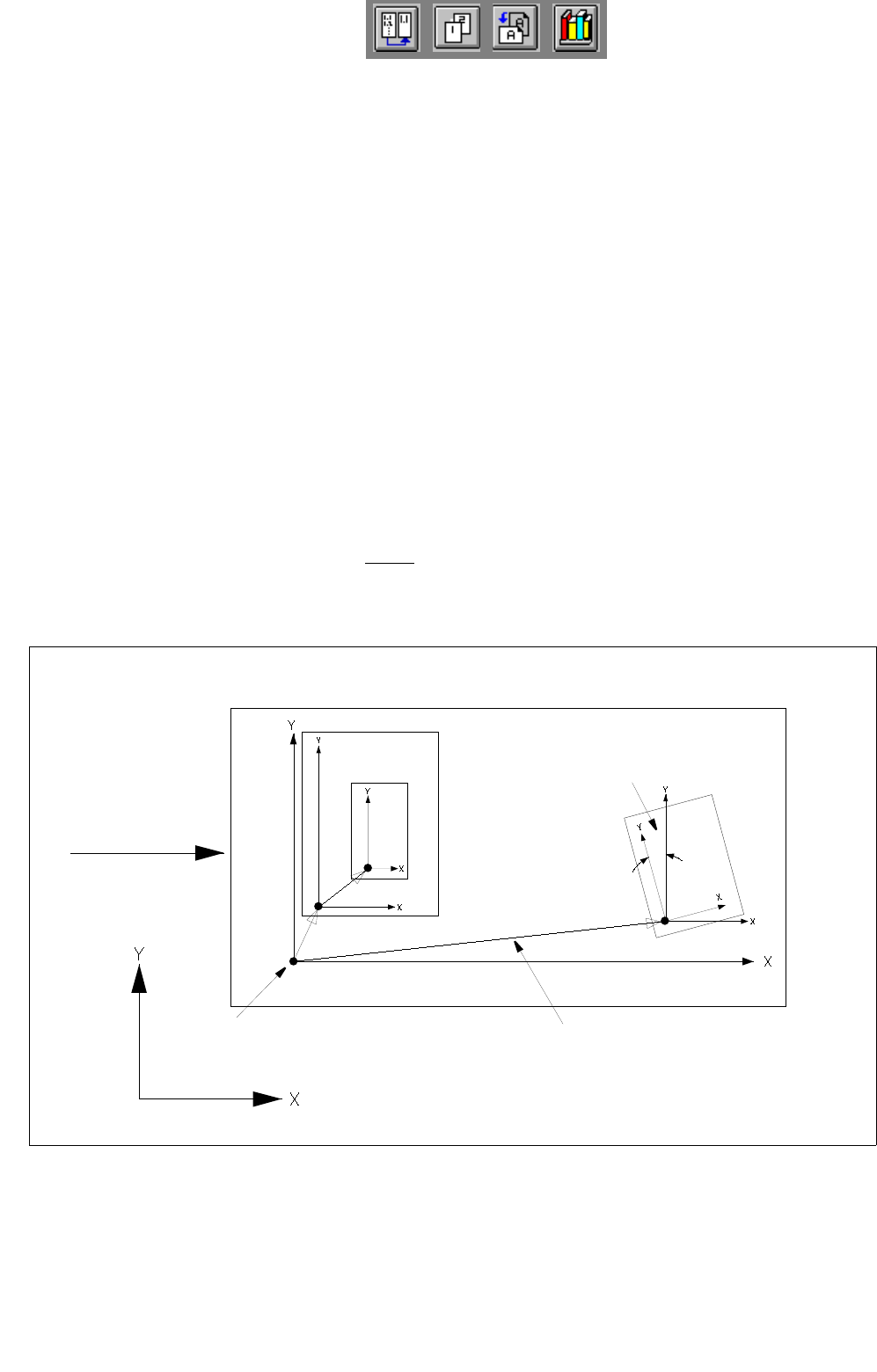

Fig. 8.1.2 Esempio "Sistema di coordinate del CS" (posizione del CS nella macchina = 0)
Punto zero del circuito stampato
Sistema di coordinate della macchina
Direzione di
Vettore
Angolo di
trasporto del CS
rotazione
Manuale operatore del calcolatore di linea UNIX 8 Prodotto / Circuito stampato
Versione software 503.xx Edizione 02/2002 8.1 Editore circuiti stampati
251
I
t I I
- I vettori delle posizioni di montaggio, delle fiducial della scheda e degli ink dot partono dal punto zero
di ogni singolo tipo di CS.
- I vettori delle fiducial della scheda delle posizioni di montaggio partono dalla posizioni di montaggio.
Fig. 8.1.3 Esempio "Coordinate per le posizioni di montaggio, le fiducial della scheda, gli ink dot"
Posizione di montaggio
Fiducial della scheda (FS)
Ink dot
Vettori
Direzione di
Sistema di coordinate della macchina
FS per
Punto zero del circuito stampato
riconoscimento
del CS
trasporto
