17.3 Descrizione dei componenti e dei circuiti stam pati Manuale opera tore del calcolatore di linea UNIX 17.3.1 Circuito stampato 1: circuito semplice V ersion e software 503.xx Edizione 02/2002 17 - 544 I t I I Immette…
Manuale operatore del calcolatore di linea UNIX 17.3 Descrizione dei componenti e dei circuiti stampati
Versione software 503.xx Edizione 02/2002 17.3.1 Circuito stampato 1: circuito semplice
17 - 543
I
t I I
17.3.1.1 Descrizione della forma involucri (GF)
Le forme involucri impiegate sono contenute nella GF-Bibliothek default, la descrizione non è necessaria.
17.3.1.2 Descrizione del componente (CO)
Per un componente, l’Editore componenti si apre come segue:

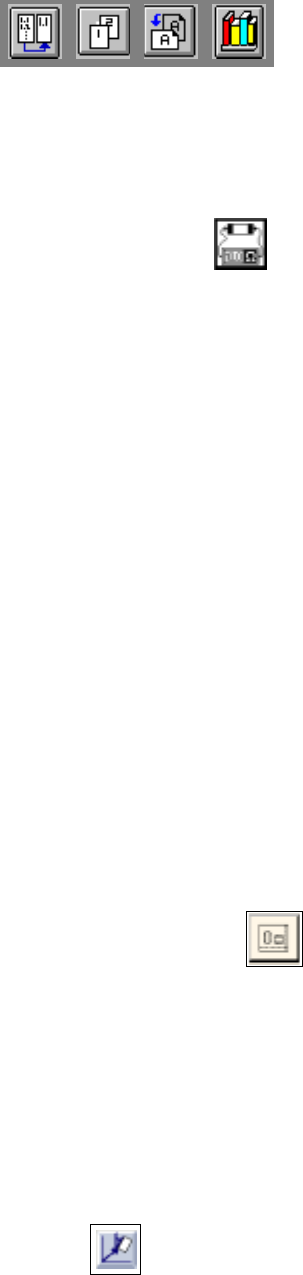

1. Sul Desktop fare clic sull’icona dell’Editore componenti .
Si apre la finestra della selezione dei file.
2. Fare clic sul campo editazione Selection.
3. Immettere il nome del componente, in questo caso: Comp1.be, fare clic sul pulsante OK.
Si apre l’Editore componenti.
I dati dei componenti si aprono come segue:
4. Fare clic sul campo editazione Commento.
5. Immettere un commento che descriva chiaramente il componente, in questo caso: SOT23.
6. Fare clic sul campo editazione Forma invol.
7. Immettere il numero della forma involucri, in questo caso: 400.
8. Sul campo selezione Elaborazione attivare i pulsanti corrispondenti, in questo caso: Monta e Incolla.
9. Sul campo selezione CRDL attivare i pulsanti corrispondenti, in questo caso: Nessun test.
10. Sul menu FILE fare clic sull’opzione Salva.
I dati del componente vengono salvati.
11. Sul menu FILE fare clic sull’opzione Esci.
Si chiude l’Editore componenti.
12. Eseguire analogamente la descrizione dei componenti ulteriori, in questo caso: Comp2.be e Comp3.be.
17.3.1.3 Descrizione del campione di dosaggio (CD)
Per le forme involucri impiegate il campione di dosaggio è già definito nella GF-Bibliothek default.
17.3.1.4 Descrizione del circuito stampato (CS)
Per un circuito stampato, l’Editore circuiti stampati si apre come segue:
13. Sul Desktop fare clic sull’icona dell’Editore circuiti stampati .
Si apre la finestra della selezione dei file.
14. Fare clic sul campo editazione Selection.
15. Immettere il nome del circuito stampato, in questo caso: Example_1.la e fare clic sul pulsante OK.
Si apre un box di dialogo.
16. Fare clic sul campo editazione Tipo
17. Immettere una definizione di un tipo, in questo caso: SMD e fare clic sul pulsante OK.
Si apre l’Editore circuiti stampati. Il circuito stampato è rappresentato a forma di rettangolo.
La posizione del circuito stampato sulla macchina si indica come segue:
18. Fare clic sull’icona Sistema di coordinate .
19. Fare clic sul circuito stampato (rettangolo).
Si apre un box di dialogo con la rappresentazione di quattro sistemi di coordinate.
20. Fare clic su un sistema di coordinate, in questo caso: 0° .
21. Fare clic sul pulsante OK.
Si chiude il box di dialogo.
17.3 Descrizione dei componenti e dei circuiti stampati Manuale operatore del calcolatore di linea UNIX
17.3.1 Circuito stampato 1: circuito semplice Versione software 503.xx Edizione 02/2002
17 - 544
I
t I I

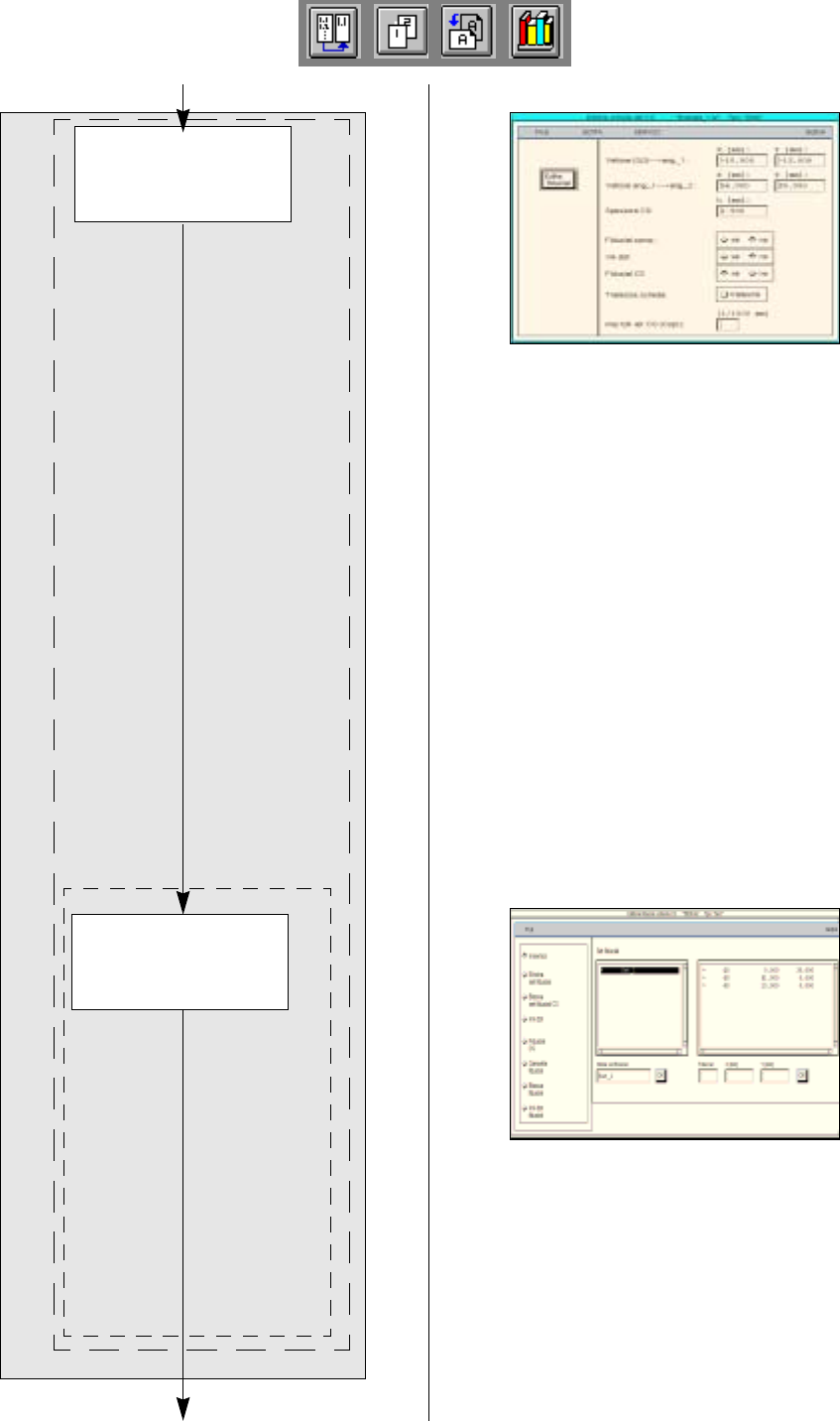

Immettere le
dimensioni del CS
Definire le fiducial
scheda
segue dalla pagina 17-14
Descrizione dei circuiti stampati
Editore scheda
Editore fiducial scheda
Segue a pag. 17-18
Manuale operatore del calcolatore di linea UNIX 17.3 Descrizione dei componenti e dei circuiti stampati
Versione software 503.xx Edizione 02/2002 17.3.1 Circuito stampato 1: circuito semplice
17 - 545
I
t I I
Le dimensioni del circuito stampato vengono immesse come segue:
22. Attivare l’icona Seleziona .
23. Fare clic sul circuito stampato (rettangolo).
Il rettangolo è evidenziato in verde chiaro.
24. Sul menu SERVIZI fare clic sull’ Editore scheda.... Si apre l’Editore scheda.
25. Immettere le dimensioni del circuito stampato. V. fig. 17.3.1 e fig. 17.3.2 .

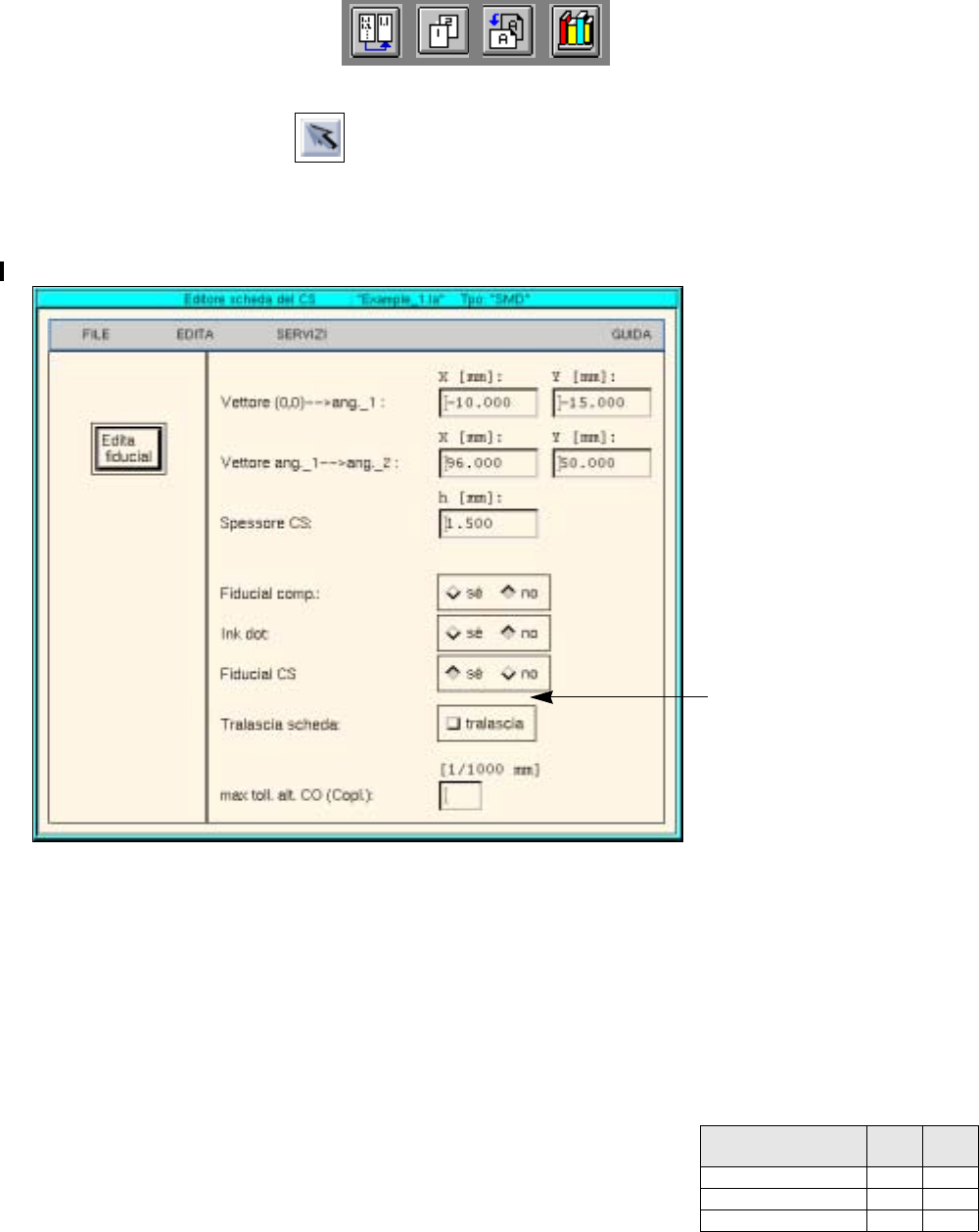

Fig. 17.3.2 Editore scheda del circuito stampato 1
Le fiducial scheda si definiscono come segue:
26. Sull’Editore scheda fare clic sul pulsante Edita fiducial. Si apre l’Editore fiducial scheda.
27. Attivare il pulsante Inserisci.
28. Fare clic sul campo editazione Nome set fiducial.
29. Immettere il nome del nuovo set di fiducial, in questo caso: Set_1.
30. Fare clic sul pulsante OK. Il set FS Set_1 appare sulla lista delle fiducial scheda.
31. Sulla lista delle fiducial, fare clic sul set FS Set_1.
32. Fare clic sul campo editazione Fiducial
33. Immettere il numero della fiducial scheda, in questo caso: 48.
34. Fare clic sui campi editazione delle coordinate, immettere le coordinate
(non confermare con Enter!), in questo caso v. Tabella:
35. Fare clic sul pulsante OK.
I dati delle fiducial scheda vengono accettati sulla lista delle fiducial dei set FS.
36. Definire analogamente le ulteriori fiducial scheda, in questo caso: fiducial 48 e 48.
37. Attivare il pulsante Ricon. posizione CS.
38. Sulla lista delle fiducial scheda, fare clic sul set FS Set_1.
Il Set FS Set_1 viene evidenziato con una L davanti ai fini del riconoscimento della posizione del CS.
Numero fiducial
scheda
X Y
e48 -5 30
48 81 -10
48 81 30
Attivare il riconoscimento della
posizione del CS
