9 Mezzi di produzione / Caricatore Manuale operatore del calcolatore di linea UNIX
9.1 Editore caricatori Versione software 503.xx Edizione 02/2002
302
I
t I I
9.1.3.3 Zona impostazioni
La zona impostazioni contiene pulsanti per l‘impostazione "Lato sinistro", "Linea" e "Lato destro".
Facendo clic sul pulsante corrispondente si può allocare un caricatore poi selezionato sul campo "Caricatore
piazzabile" ad un determinato lato oppure senza limitazioni.
AVVISO
Se è attivato il pulsante "Linea", significa che le allocazioni dei caricatori poi effettuate valgono per le zone
caricatori su entrambi i lati della linea sulle quali sono piazzabili.
Se si seleziona un tipo di macchina particolare oppure una zona caricatori di un tipo di macchina partico-
lare, tutti i pulsanti sulla zona impostazioni sono disattivi, cosicché l’allocazione vale solo per il tipo di
macchina selezionato ovvero per la zona caricatori selezionata del tipo di macchina.
Attenzione! In caso di allocazioni di forme involucri su vassoi, come locazione si deve selezionare "Linea".
Modalità per l’allocazione di un caricatore ad una forma involucri sul lato sinistro ovvero sul lato destro:
● Selezionare la forma involucri (v. sottocap. 9.1.3.2).
● Sul campo comandi fare clic sull’icona (v. sottocap. 9.1.3.4).
● Fare clic sul pulsante Lato sinis. oppure Lato destro.
Tutte le zone caricatori sul lato sinistro ovverso sul lato destro della linea sono evidenziate in
verde.
● Sul campo selezione "Caricatore piazzabile" fare clic sul caricatore.
Il nome del caricatore selezionato viene indicato sul campo selezione "Caricatore"con una "L"
(left = sinistro) ovvero con una "R" (right = destro) dietro al nome. Ciò significa che la forma invo-
lucri attuale può venire convogliata con questo caricatore sul lato sinistro ovvero sul lato destro.
Modalità per l’allocazione di un caricatore ad una forma involucri sul tipo di macchina "SIPLACE80F", lato
destro della macchina:
● Selezionare la forma involucri (v. sottocap. 9.1.3.2).
● Sul campo comandi fare clic sull’icona .
● Fare clic sulla zona caricatori sul lato destro del tipo di macchina "SIPLACE80F" (v.
fig. 9.1.2). La zona caricatori è evidenziata in verde.
● Sul campo selezione "Caricatore piazzabile" fare clic sul caricatore.
Ciò significa che il caricatore immesso può essere allestito solo sulla zona caricatori destra del
tipo di macchina "SIPLACE80F".
Sul campo selezione "Caricatore" vengono indicati la definizione del caricatore allocato, del tipo
di macchina e del lato della stessa sul quale il caricatore può essere allestito.
Esempio: CA~S_G_8_EL S_SIP_80_F R
Manuale operatore del calcolatore di linea UNIX 9 Mezzi di produzione / Caricatore
Versione software 503.xx Edizione 02/2002 9.1 Editore caricatori
303
I
t I I
9.1.3.4 Zona comandi
I comandi vengono simbolizzati da icone e determinano il modo (modo selezione, modo allocazione o modo
cancellazione) nel quale deve operare l’Editore caricatori.
AVVISO
Aprendo l’Editore caricatori si trova dapprima sul modo selezione.
- (Seleziona)
Se questa icona è attiva (rappresentazione inversa, con freccia da sinistra in basso verso destra in
alto), l’editore si trova sul modo selezione. Facendo clic con il tasto sinistro del mouse si possono
quindi selezionare tipi di macchina oppure singoli elementi sulla zona visualizzazione e opzioni
macchina sui campi di selezione.
● Sul campo comandi fare clic sull’icona .
(La freccia è ora rivolta verso destra in su).
● Sulla zona visualizzazione fare clic sull’elemento macchina (zona caricatori) (v. fig. 9.1.2).
L’elemento selezionato è evidenziato in verde.
Sul campo selezione "Caricatore piazzabile" vengono indicati tutti i caricatori ovvero i vassoi
piazzabili sull’elemento selezionato.
AVVISO
Facendo doppio clic su di una immissione sul campo selezione "Caricatore piazzabile" si apre la fine-
stra per editare i dati dei caricatori ovvero dei vassoi (v. sottocap. 9.1.4).
- (Alloca)
Se questa icona è attiva, l’editore si trova sul modo allocare.
● Sulla zona comandi fare clic sull’icona .
● Sulla zona impostazioni fare clic ad es. sul pulsante Linea per così allocare senza restrizioni le
unità di alimentazione a seguito selezionate (v. sottocap. 9.1.3.3). Tutti i tipi di macchina sono ora
evidenziati in verde.
● Sul campo selezione "Caricatore piazzabile" selezionare il caricatore ovvero il vassoio.
L’opzione macchina selezionata viene indicata sul campo selezione "Caricatori".
AVVISO
Ulteriori possibilità di allocazione sono descritte al sottocap. 9.1.4.
Facendo doppio clic su di una immissione sul campo selezione "Caricatore piazzabile" si apre la
finestra per editare i dati dei caricatori ovvero dei vassoi (v. sottocap. 9.1.4).
9 Mezzi di produzione / Caricatore Manuale operatore del calcolatore di linea UNIX
9.1 Editore caricatori Versione software 503.xx Edizione 02/2002
304
I
t I I

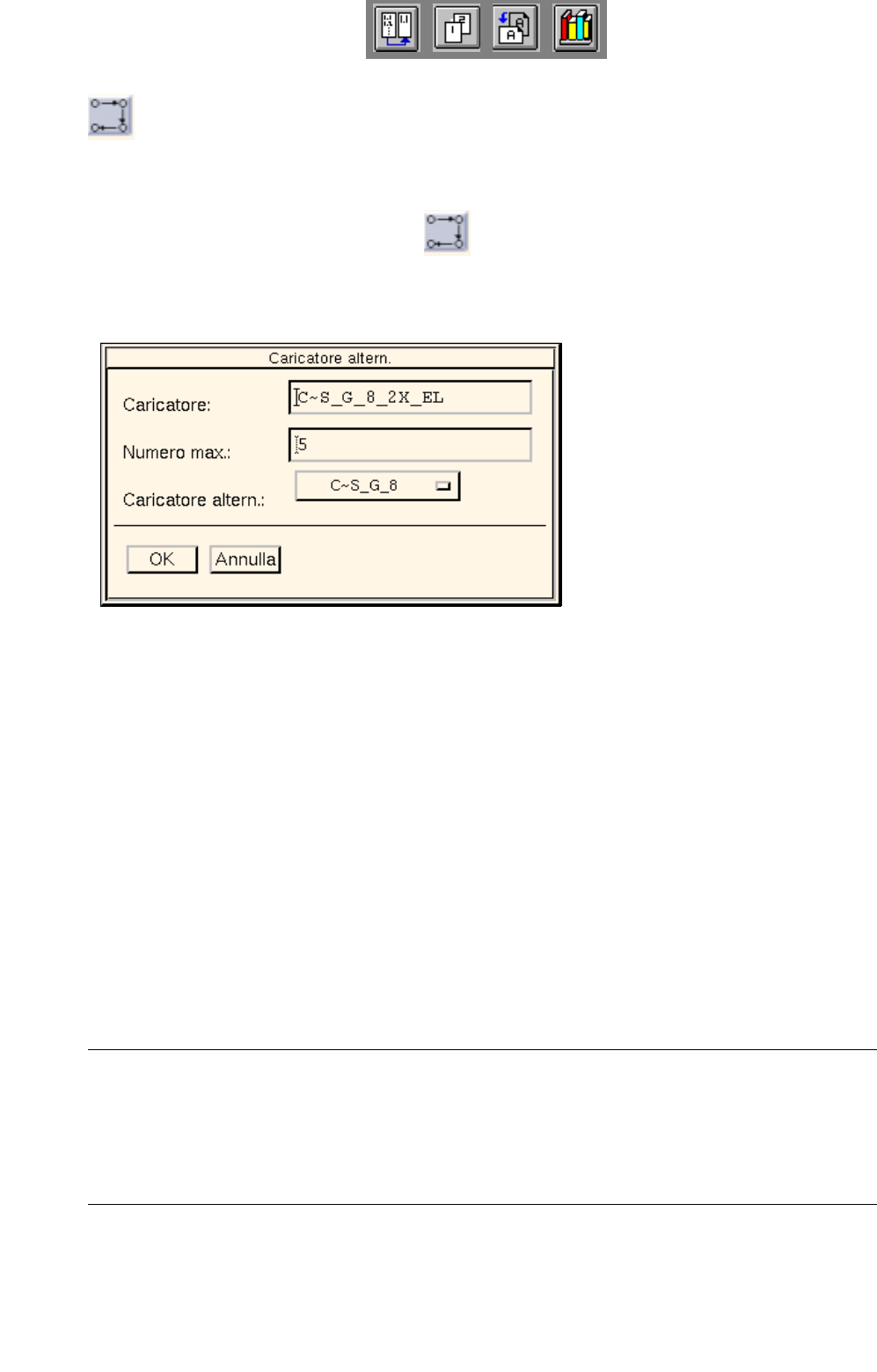

- (Numero max. caricatori)
Se questa icona è attiva, si può definire il numero massimo di caricatori del tipo selezionato nonché un
caricatore alternativo.
● Sulla zona comandi fare clic sull’icona .
● Selezionare il caricatore sul campo apposito "caricatori piazzabili".
Si aprirà la seguente finestra.
Significato delle singole caselle
- Caricatore:
nome del caricatore default
- Numero max.:
numero massimo di caricatori del tipo selezionato
- Caricatore altern.:
nome del caricatore alternativo
● Inserire il numero massimo nella casella di testo "numero massimo:"
● Fare clic sul pulsante sul campo "caricatori alternativi:"
Si aprirà un elenco con i caricatori della stessa categoria dei caricatori default.
AVVISO
Per un caricatore diggià definito come caricatore alternativo si può a sua volta selezionare un carica-
tore alternativo, che però non potrà essere il caricatore per il quale esso stesso è stato definito origi-
nariamente in alternativa. Sulla lista dunque, detto caricatore non verrà offerto nella sele-
zione dei caricatori alternativi.
