Criteri per componenti regolari:
- Disposizione rettangolare dei piedini
- Solo un modello piedini (forma piedini) sulle file dirimpetto
(sopra/sotto, a destra/a sinistra)
- Numero uguale di piedini sulle file dirimpetto
- Spaziatura uguale sulle file dirimpetto
(vale a dire, solo un gruppo piedini per fila)
- Lunghezza di posizionamento dei piedini identica sulle file dirimpetto
Fig. 6.1.18 Esempio "Componente regolare"
AVVISO
Nel centraggio CO con il Sistema Visione, il componente viene messo sulla stazione centraggio ottico in
modo tale che la sua parte inferiore sia raffigurata sul monitor del calcolatore stazione.
6 Prodotto / Forma involucri Manuale operatore del calcolatore di linea UNIX
6.1 Editore forma involucri (Editore GF) Versione software 503.xx Edizione 02/2002
228
I
t I I
Criteri per componenti irregolari:
- Le file di piedini disposte le une di fronte alle altre (orizzontalmente ovvero verticalmente) possono
essere diverse, vale a dire che la simmetria può anche mancare.
AVVISO
I criteri qui a seguito valgono solo per il montaggio dei CO irregolari mediante la stazione HS-180.
- In una fila sono possibili 3 modelli (forme piedini).
- In una fila con 3 modelli si possono descrivere al massimo 15 gruppi piedini se la larghezza pro
modello non supera il valore di 6mm.

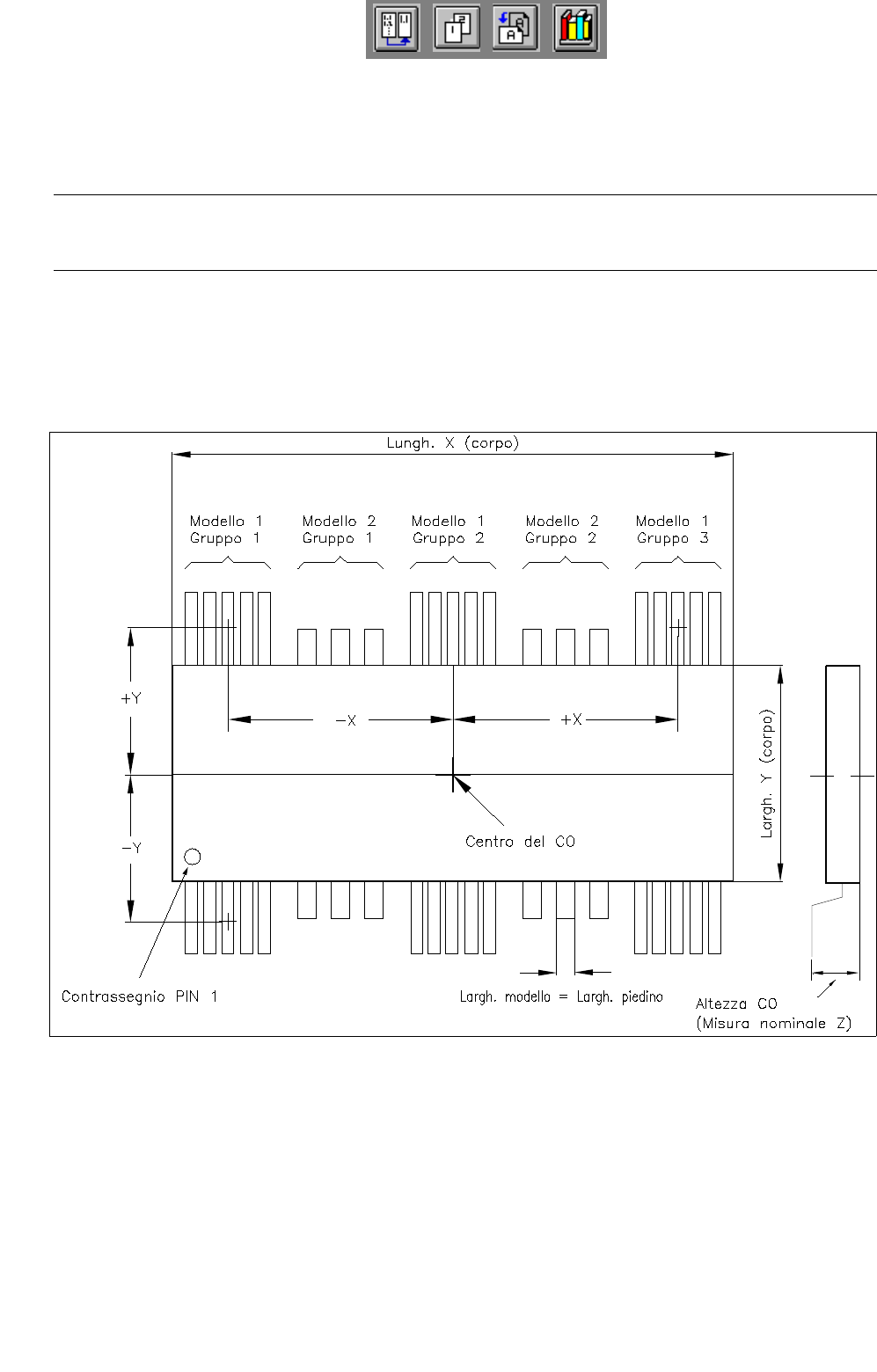

Fig. 6.1.19 Esempio "Componente irregulare"
Manuale operatore del calcolatore di linea UNIX 6 Prodotto / Forma involucri
Versione software 503.xx Edizione 02/2002 6.1 Editore forma involucri (Editore GF)
229
I
t I I
Creare un gruppo piedini
Modalità:
Fare clic su Crea sulla zona comandi della finestra di applicazione (v. fig. 6.1.1).

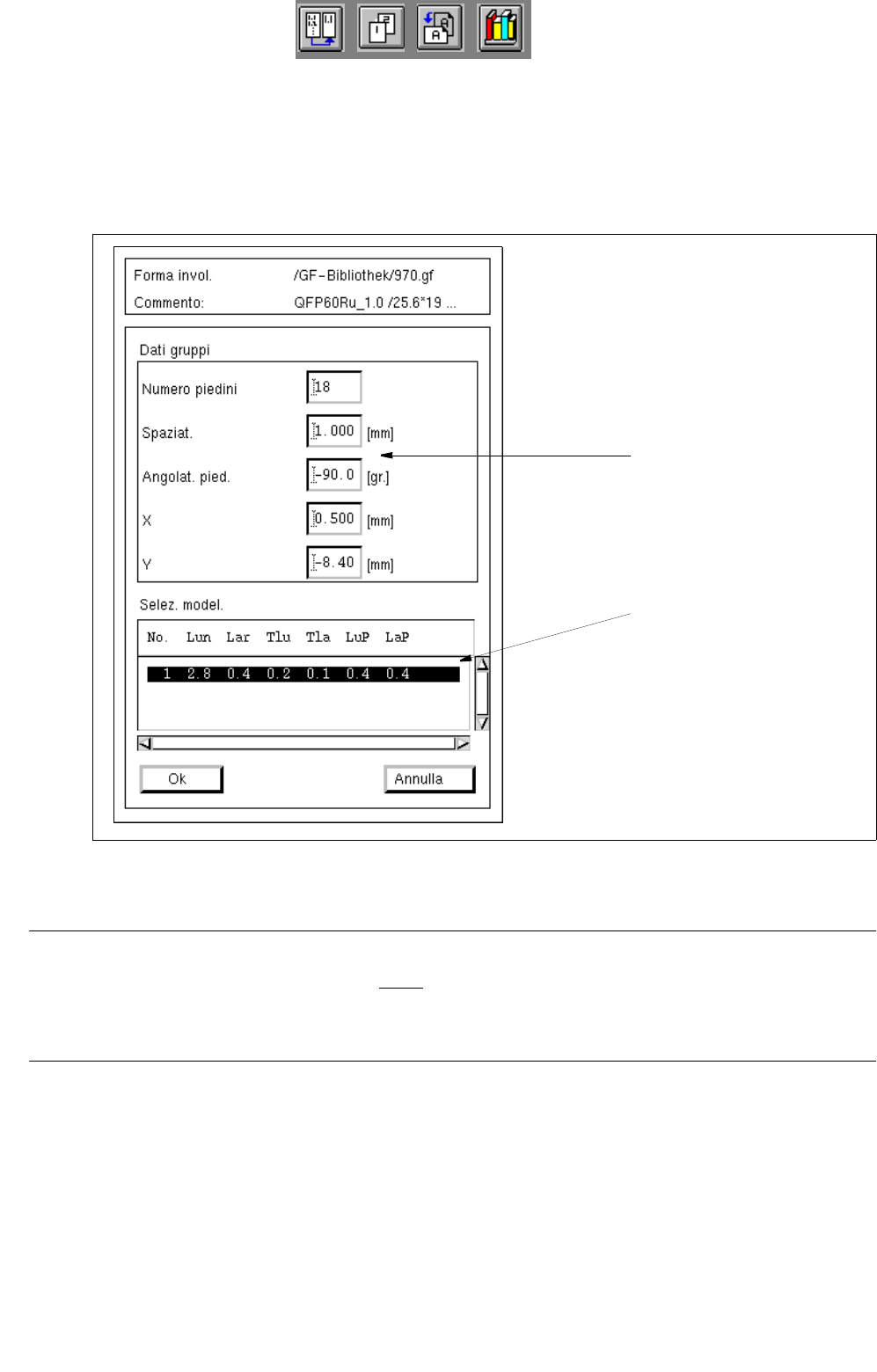

Si apre la finestra per l'editazione dei dati del nuovo gruppo griglia (v. sottocap. Fig. 6.1.20).
Fig. 6.1.20 Finestra "Descrizione dei gruppi"
AVVISO
Sulla campo selezione "Modelli", aprendo la prima
volta la finestra "Descrizione dei gruppi" non sono ancora
contenute nessune immissioni. Solo dopo la definizione di uno o più modelli piedini (v. pag. 6 - 231), i dati dei
modelli piedini definiti vengono mostrati sulla zona selezione aprendo la finestra.
A seguito si spiega il significato dei singoli campi editazione per i dati dei gruppi (v. in proposito anche le fig.
6.1.18 e fig. 6.1.19).
Con le immissioni del valori offset "X" e "Y" e con "Angolo piedini" badare al corretto segno precedente!
Campo selezione
Campi editazione
"Modelli"
