Manuale operatore del calcolatore di linea UNIX 13 Mezzi di produzione / Allestimento Versione software 503.xx Edizione 02/2002 13.1 Edit ore allestimenti (Editore zona caricatori e SAV/SAVM) 419 I t I I - Angolo di prel…
13 Mezzi di produzione / Allestimento Manuale operatore del calcolatore di linea UNIX
13.1 Editore allestimenti (Editore zona caricatori e SAV/SAVM) Versione software 503.xx Edizione 02/2002
418
I
t I I
- X [mm]
correzione della posizione di prelievo in direzione X: disallineamento centro del componento verso il
centro dello scomparto caricatore (valore prescritto: 0.000, corrisponde al centro dello scomparto
caricatore). V. fig. 13.1.11.
- Y [mm]
correzione della posizione di prelievo in direzione Y: disallineamento centro del componente verso il
centro dello scomparto caricatore in direzione Y (valore prescritto: 0.000, corrisponde al centro dello
scomparto caricatori). V. fig. 13.1.11.

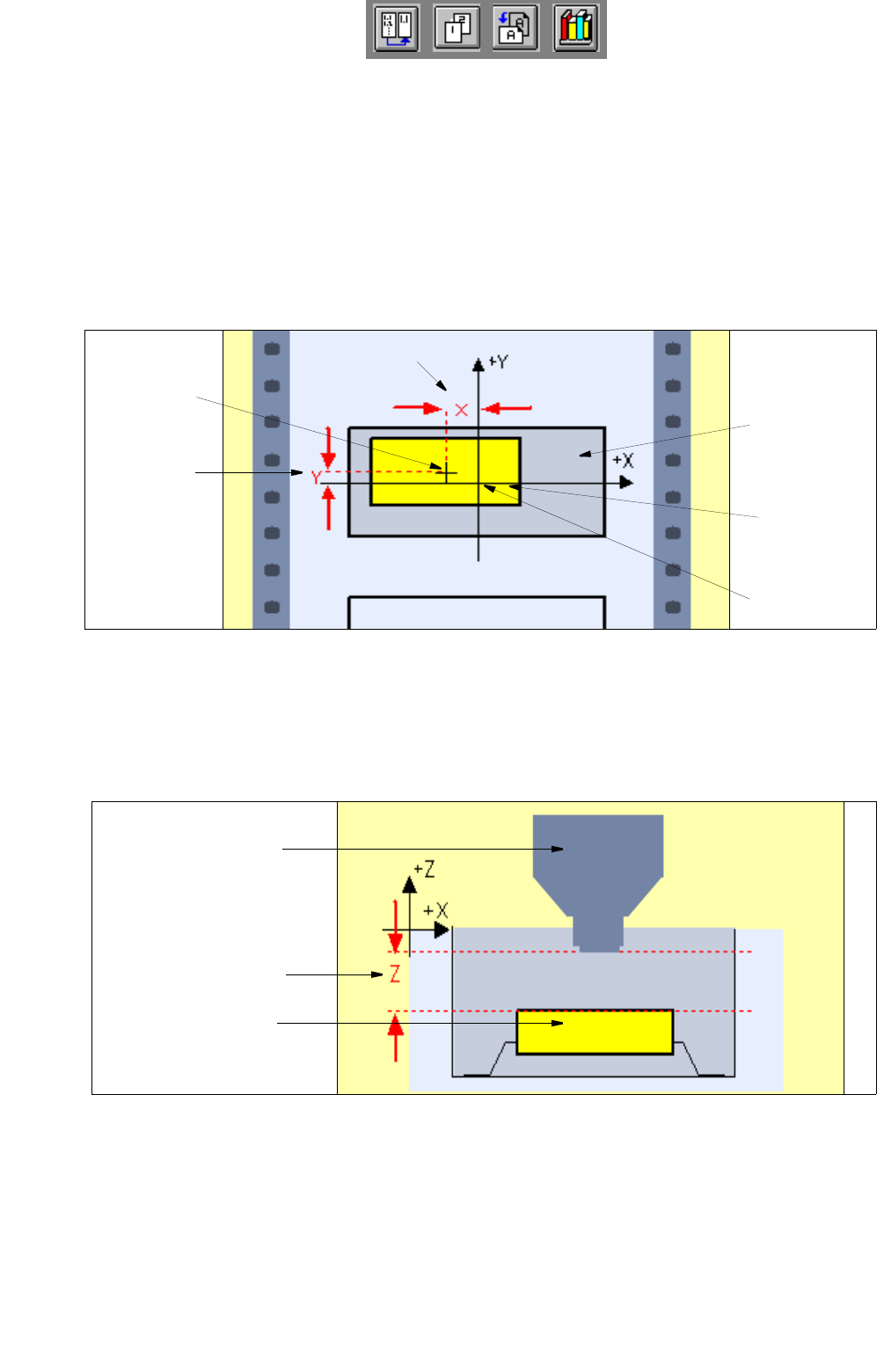

Fig. 13.1.11 Correzione della posizione di prelievo in direzione X e Y
- Z [mm]
correzione della posizione di prelievo in direzione Z: altezza di prelievo alterata del componente dallo
scomparto caricatore (valore prescritto: 0.000, corrisponde al centro dello scomparto caricatore).
V. fig. 13.1.12.
Fig. 13.1.12 Correzione della posizione di prelievo in direzione Z
X [mm]
Y [mm]
Centro del
componente
Tasca
Componente
Centro dello
scomparto
Pipetta
Componente
Z [mm]
Manuale operatore del calcolatore di linea UNIX 13 Mezzi di produzione / Allestimento
Versione software 503.xx Edizione 02/2002 13.1 Editore allestimenti (Editore zona caricatori e SAV/SAVM)
419
I
t I I
- Angolo di prelievo [gradi]
Angolo di prelievo (angolo di rotazione) del componente nello scomparto caricatore (valore prescritto:
0.00). V. fig. 13.1.13. Si possono usare solo i seguenti angoli: 0°, 90°, 180°, 270°.

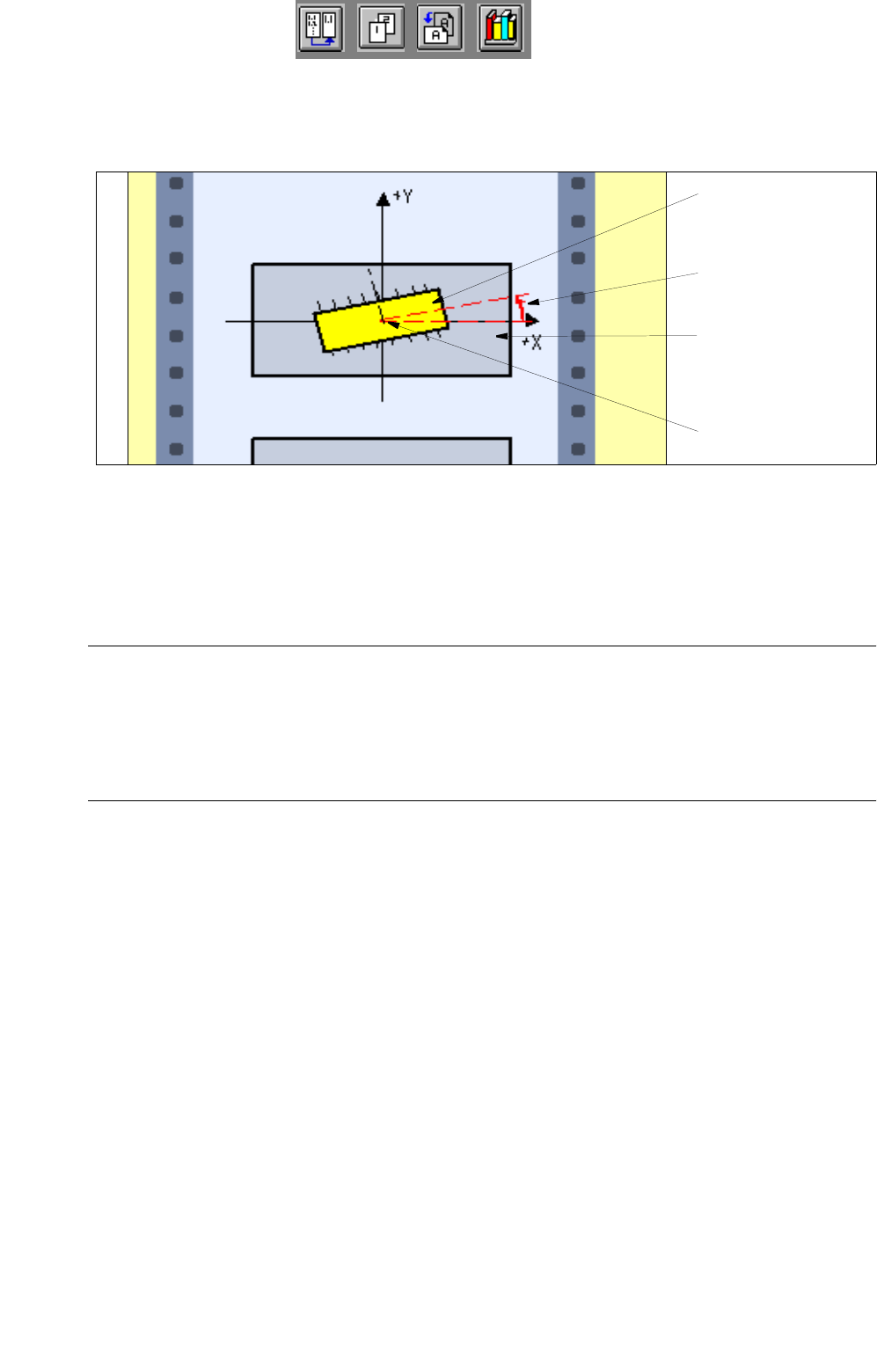

Fig. 13.1.13 Angolo di prelievo del componente nello scomparto caricatori
- Tempo vibrazione [ms]
tempo di vibrazone (= tempo per ricaricare) del tipo di caricatore selezionato.
(Valore prescritto: valore minimo in ms)
AVVISO
Se si sono immessi valori offset che non sono possibili per il tipo di caricatore selezionato, i campi
editazione corrispondenti vengono rappresentati con un bordo rosso. Sul tempo di vibrazione viene
inoltre aperto a monitor una segnalazione di errore. I valori sbagliati si devono correggere, solo cosò
verranno poi accettati tutti i valori.
Componente
Angolo prel.
Tasca
Centro
componente e
scomparot caric.
13 Mezzi di produzione / Allestimento Manuale operatore del calcolatore di linea UNIX
13.1 Editore allestimenti (Editore zona caricatori e SAV/SAVM) Versione software 503.xx Edizione 02/2002
420
I
t I I
13.1.3.5 Editore package dei vassoi
I vassoi vengono definiti sull’Editore package. Per ogni vassoio lo si deve aprire separatamente.
Sull’Editore package è definito il numero degli scomparti in direzione X e Y. Inoltre vengono indicati le coordinate,
l’angolo di prelievo e le diagonali di un dato elemento (v. fig. 13.1.14).

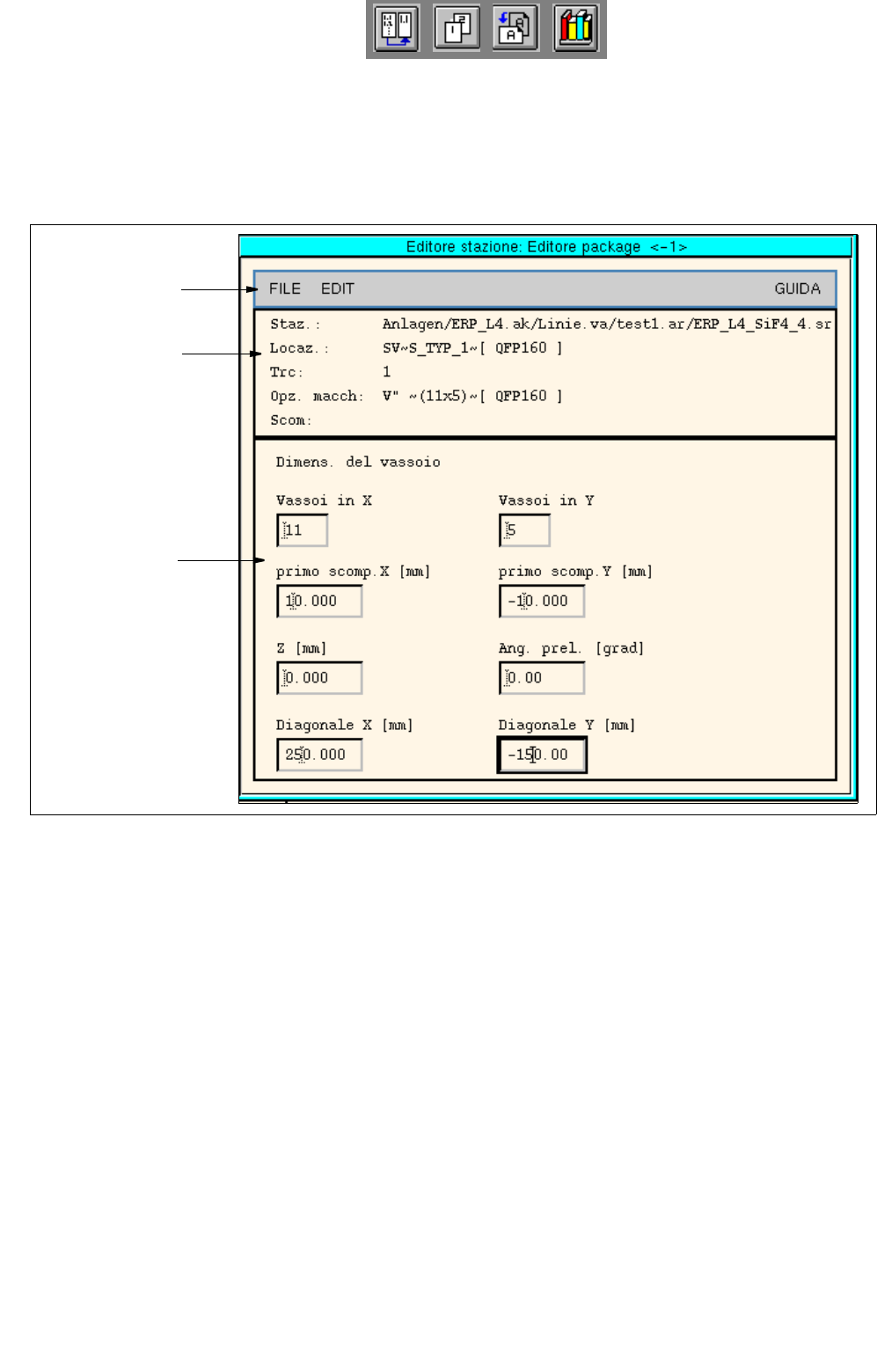

Fig. 13.1.14 Editore package dei vassoi
L’Editore package dei vassoi è articolato nelle seguenti zone:
- Barra del menu
- Campo identificazione
- Zona editazione
Zona editazione
Barra d. menu
Campo
identificazione
