Manuale operatore del calcolatore di linea UNIX 17.3 Descrizione dei componenti e dei circuiti stampati V e rsione software 503.xx Edizione 02/2002 17.3 .2 Circuito stampato 2: tema centrale Descriz. della forma involucr…
17.3 Descrizione dei componenti e dei circuiti stampati Manuale operatore del calcolatore di linea UNIX
17.3.2 Circuito stampato 2: tema centrale Descriz. della forma involucri (GF) Versione software 503.xx Edizione 02/2002
17 - 560
I
t I I
FILE
Salva
FILE
Salva
FILE
Esci

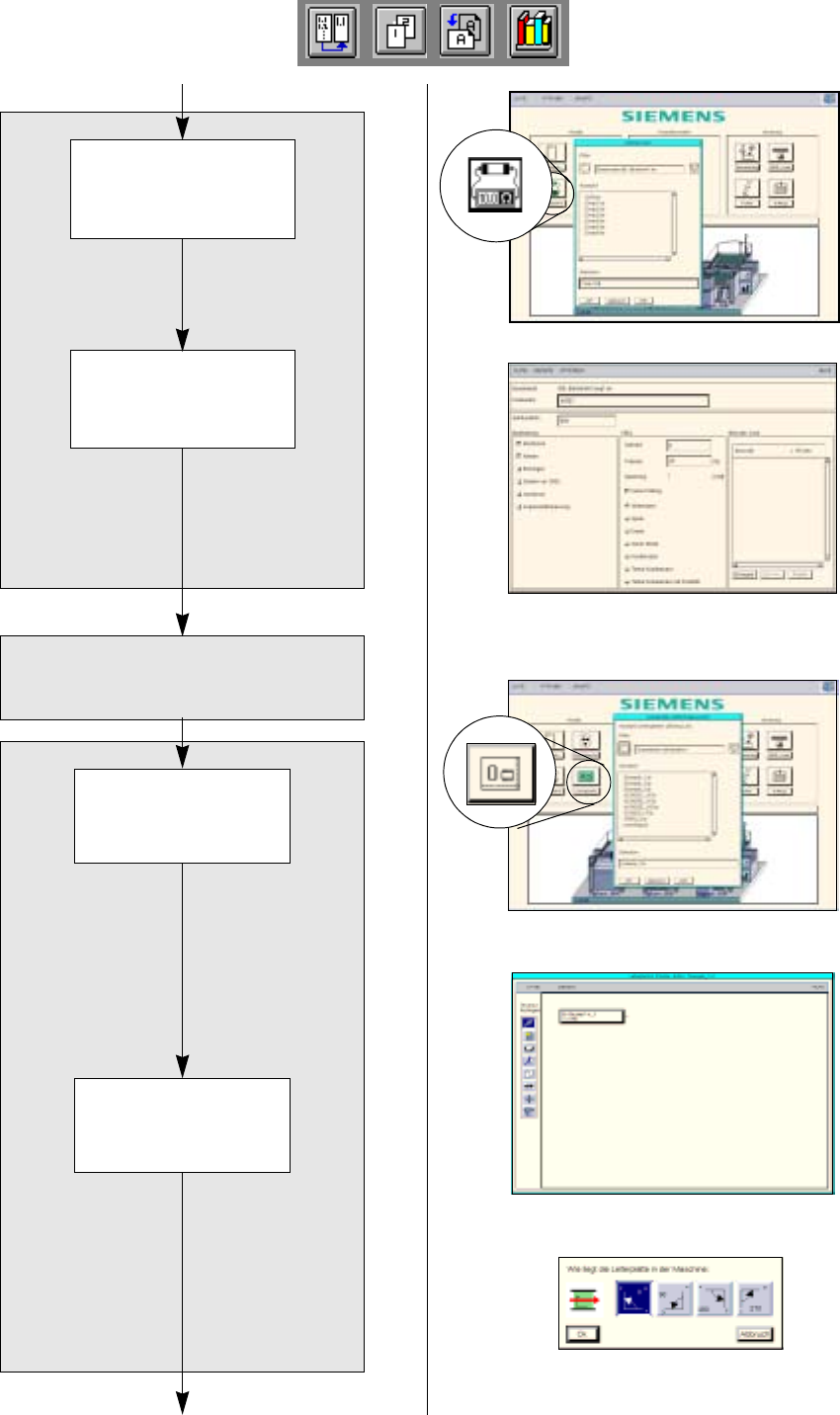

Salvare i dati della
forma involucri
Segue da pag. 17-30
Salva allocazione
GF-caricatore
Descrizione della forma involucri della GF No. 1503
Segue a pag. 17-34
Allocare la forma
involucri ad un
caricatore
Manuale operatore del calcolatore di linea UNIX 17.3 Descrizione dei componenti e dei circuiti stampati
Versione software 503.xx Edizione 02/2002 17.3.2 Circuito stampato 2: tema centrale Descriz. della forma involucri (GF)
17 - 561
I
t I I
93. Selezionare il tipo di sensore, in questo caso: 9 .
Si chiude la finestra di selezione, il tipo di sensore viene accettato.
94. Sul campo selezione Centra attivare il pulsante corrispondente, qui: Centra sulla testa.
95. In questo esempio si possono accettare le prescrizioni per i valori Handling, per le istruzioni Handling e
per l’esecuzione speciale Accelerazione. Non è necessaria nessuna modifica.
96. Sul menu FILE fare clic sull’opzione Salva. I dati vengono salvati.
E così si alloca un caricatore alla forma involucri 1503:
97. Sul menu SERVIZI fare clic sull’opzione Avvia Editore caricatori.
Si apre l’Editore caricatori.
98. Attivare l’icona Alloca.
99. Fare clic sul pulsante Linea.
Tutta la linea viene evidenziata in verde chiaro.
100.Sulla lista dei caricatori piazzabili fare clic sul caricatore adeguato, in questo caso: CA~S_G_12.
Il caricatore viene accettato sulla finestra di selezione Caricatori.
101.Sul menu FILE fare clic sull’opzione Salva.
I dati vengono salvati.
102.Sul menu FILE fare clic sull’opzione Esci.
Si chiude l’Editore caricatori.
103.Sul menu FILE (Editore forma involucri) fare clic sull’opzione Esci.
Si chiude l’Editore forma involucri.
17.3 Descrizione dei componenti e dei circuiti stampati Manuale operatore del calcolatore di linea UNIX
17.3.2 Circuito stampato 2: tema centrale Descriz. della forma involucri (GF) Versione software 503.xx Edizione 02/2002
17 - 562
I
t I I
La descrizione del CD non è necessaria.
Aprire l’Editore CO per
un componente
Immettere i dati del
componente
Descrizione del componente
Descrizione del CD
Avviare l’Editore CS
per un circuito
stampato
Immettere la posizio-
ne del circuito stam-
pato sulla macchina
Descrizione dei circuiti stampati
Segue a pag. 17-36
Segue da pag. 17-32
