AVVISO
Se in un set FS è già definita una fiducial scheda come ink dot per il riconoscimento del tipo errato di CS (v.
comando "Ink dot fiducial"), viene mostrata automaticamente una "I" vicino al nome del set FS corrispon-
dente. Se il comando "Ink dot" è attivo e si fa clic sul set FS contrassegnate con una "I", la definizione dell'ink
dot per la fiducial scheda corrispondente nel set FS viene annullata.
- Riconoscimento della posizione del circuito stampato
Con questo comando si può determinare un set FS per il riconoscimento della posizione CS del tipo di
CS caricato.
● Attivare Fiducial CS.
● Fare clic sul set FS nella zona visualizzazione.
Davanti al nome del set FS richiesto viene ora mostrata una "L".
Facendo di nuovo clic l'azione viene annullata.
AVVISO
Per poter eseguire le seguenti azioni con le fiducial della scheda, si deve dapprima selezionare il set
fiducial scheda rispettivo.
- Cancellare le fiducial della scheda
● Attivare Cancella fiducial.
● Fare clic sulla fiducial scheda.
La FS viene cancellata (senza domanda di verifica!).
ATTENZIONE
Disattivare "Cancella fiducial" selezionando un altro comando, altrimenti quando si fa nuovamente clic
su una fiducial scheda nella zona visualizzazione viene cancellata anche questa.
- Bloccare la fiducial scheda selezionata
Con questo comando si può bloccare una fiducial della scheda dal set FS selezionato venendo quindi
ignorata nella elaborazione del CS.
● Attivare Blocca fiducial.
● Fare clic sulla fiducial scheda.
Davanti al nome viene ora mostrata una "S".
Facendo nuovamente clic l'azione viene annullata.
- Definire la fiducial scheda come ink dot
Con ciò si può determinare una fiducial della scheda da un set fiducial scheda come ink dot, potendo
contrassegnare così un tipo di CS come scarto.
● Attivare Ink dot fiducial.
● Fare clic sulla fiducial scheda.
Davanti al nome viene ora mostrata una "I" .
Facendo nuovamente clic l'azione viene annullata.
Manuale operatore del calcolatore di linea UNIX 8 Prodotto / Circuito stampato
Versione software 503.xx Edizione 02/2002 8.1 Editore circuiti stampati
283
I
t I I
8.1.6 Finestra dell’Editore posizione di montaggio (PM)
Per ogni tipo di CS prodotto si può aprire un Editore posizione di montaggio (v. descrizione a pag. 8 - 256).
A seguito si spiegano le zone della finestra dell'Editore posizione di montaggio e le loro funzioni.

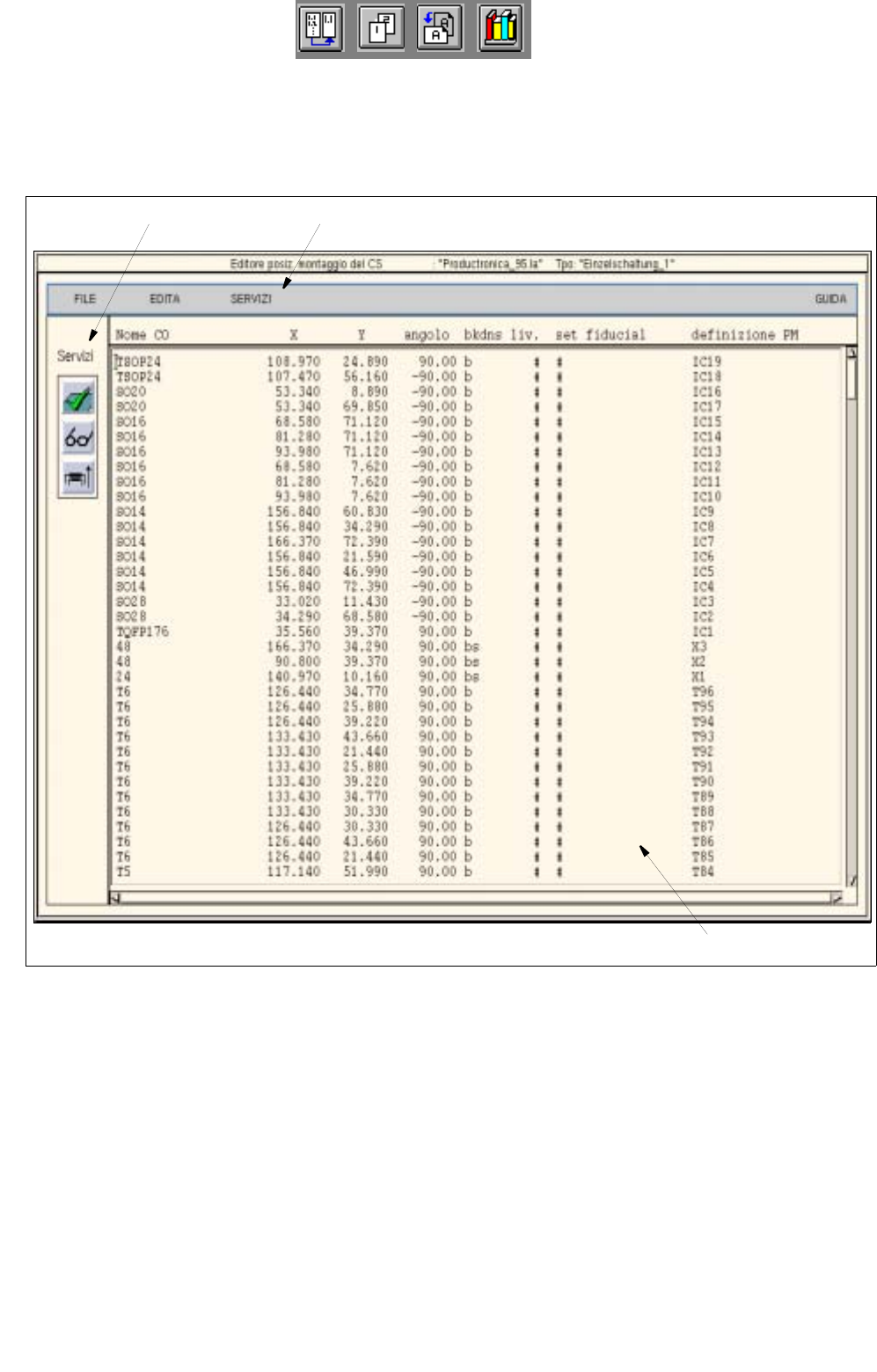

Fig. 8.1.11 Finestra "Editore PM"
La finestra è suddivisa come segue:
- Barra del menu
- Zona editazione
- Zona comandi
Barra del menu
Zona editazione
Zona comandi
8 Prodotto / Circuito stampato Manuale operatore del calcolatore di linea UNIX
8.1 Editore circuiti stampati Versione software 503.xx Edizione 02/2002
284
I
t I I
Barra del menu
La barra del menu comprende i menu "FILE, "EDITA, "SERVIZI" e "GUIDA".
Il menu "EDITA" è descritto completamente al sottocap. 8.1.6.1, il menu "SERVIZI" invece al sottocap. 8.1.6.2.
AVVISO
Dato che i menu "FILE" e "GUIDA" sono qui simili per funzione e comando ad altri casi di applicativi del Calco-
latore di linea, vengono descritti una sola volta ampiamente al cap. 2.
Zona editazione (v. sottocap. 8.1.6.3)
Sulla zona editazione della finestra dell'Editore posizione di montaggio (v. fig. 8.1.11), si può stendere per ogni
tipo di circuito stampato selezionato sull'Editore strutture un apposito programma di montaggio. Questi
comprende le posizioni dei componenti da assemblare (riferite al punto zero, v. fig. 8.1.3) e i set fiducial scheda
eventualmente occorrenti al riconoscimento della posizione di un componente.
Un programma di montaggio approntato può anche venire rilevato da un altro tipo di CS e modificato se
necessario. E' inoltre possibile copiare solo le parti di un programma di montaggio necessarie ad un altro tipo
di CS.
Zona comandi (v. sottocap. 8.1.6.4)
Ogni comando su questa zona viene simbolizzato da una icona. Grazie ai quali si possono revisionare, cercare
e sostituire i dati PM immessi ed eventualmente odinati per numeri di livelli.
