Manuale operatore del calcolatore di linea UNIX 16 MaDaMaS Versione software 503.xx Edizione 02/2002 16.2 Ambiente di valutazione MaDaMaS 525 I t I I Numero CS [per volte:] n umero dei circuiti stampati che hanno attra v…
16 MaDaMaS Manuale operatore del calcolatore di linea UNIX
16.2 Ambiente di valutazione MaDaMaS Versione software 503.xx Edizione 02/2002
524
I
t I I
Spiegazioni sulla raffigurazione dell’impianto:
Diagramma per ogni stato di una stazione (in moto, attende, bloccata, interrotta, guasta)
a barre: viene rappresentata una barra a colori indicante la quota di tempo della stazione
sul tempo totale di elaborazione di tutti i circuiti stampati durante il periodo di
valutazione.
Sopra ad ogni barra rappresentata viene indicato il valore percentuale corrispondente
alla quota di tempo.
Stato:
in moto --> la stazione monta ed esegue riconoscimenti di posizione o di ink dot.
(barra verde)
attende --> la stazione è in attesa di un CS dalla stazione precedente, del CS sul
(barra gialla) convogliatore centrale, che il convogogliatore di uscita sia libero o di dati
bloccata --> la stazione è in attesa che la stazione seguente prelievi il CS dal convogliatore
(barra viola) di uscita, in modo che il CS appena finito di montare possa lasciare il
convogliatore centrale
interrotta l’elaborazione del CS su di una stazione è stata interrotta ad es. tramite
(barra blu) i seguenti eventi:
azionato il tasto interrotta (annulla), azionato EMERGENZA (aria compressa,
controllo non inserito su ON), azionato il tasto STOP, modo ciclo attivo,
funzione singola/menu visione/, interruttore a chiave su lento etc.
guasta --> la stazione è guasta senza intervento esterno, ad es. dopo aver tentato
(barra rossa) tre volte inutilmente di prelevare un componente
Tempo [hh:mm:ss] in questa colonna viene indicata la somma di tempo in ore/minuti/econdi
totale che la stazione ha speso nei singoli stati durante il periodo di valutazione
Grado sfruttam. [%] in questa colonna viene indicata la quota percentuale di tempo sul tempo
totale di elaborazione che durante il periodo di valutazione la stazione ha
passato nello stato "in moto". Il valore indicato corrisponde al grado di
sfruttamento raggiunto.
Disponibilità [%] disponibilità della linea/stazione (v. sottocap. 16.2.8)
MTBI [min] "Mean Time Beetween Interrupts" (v. sottocap. 16.2.8.3)
MTTR [min] "Mean Time To Repair" (v. sottocap. 16.2.8.4)
Manuale operatore del calcolatore di linea UNIX 16 MaDaMaS
Versione software 503.xx Edizione 02/2002 16.2 Ambiente di valutazione MaDaMaS
525
I
t I I
Numero CS [per volte:] numero dei circuiti stampati che hanno attraversato la stazione dal momento
d’avvio indicato sulla zona informazioni (v. fig. fig. 16.2.8)
Totale CO [per volte:] numero dei componenti montati dalla stazione dal momento d’avvio
E. Ident [per volte:] / [%] numero degli errori di identificazione verificatisi sulla stazione dal momento
d’avvio
E. V. to [per volte:] / [%] numero degli errori di vuoto verificatisi sulla sazione dal momento d’avviosind
Allestimento nome dell’allestimento momentaneamente corrente su questa stazione
Scheda nome del tipo di CS momentaneamente elaborato su questa stazione
- Terminare la forma di valutazione "Raffigurazione dell’impianto"
● Fare clic sull’icona
Viene nuovamente rappresentata la forma di valutazione "Disponibilità" ovvero "Vista d’insieme".
16.2.9 Forma di valutazione "Resa"
Un criterio essenziale di valutazione del funzionamento delle macchine SIPLACE è dato dal calcolo della resa
di montaggio. Oltre al numero assoluto dei componenti montati è rilevante anche il rapporto tra la resa
effettivamente raggiunta e la resa teoricamente possibile.
La resa relativa viene calcolata secondo la formula qui riportata:
Sotto al diagramma "Resa" viene indicato da quanti minuti l’ultimo CS è stato espletato (v. anche sottocap.
16.2.9.1). Viene inoltre indicata la resa teoretica e la resa effettiva della macchina nonché il numero dei circuiti
stampati per ora.
La forma di valutazione "Resa" è possibile per la linea intera e per tutte le stazioni di montaggio.
resa della linea rilevata
Resa rel. [%] = 100 x
resa teoretica
16 MaDaMaS Manuale operatore del calcolatore di linea UNIX
16.2 Ambiente di valutazione MaDaMaS Versione software 503.xx Edizione 02/2002
526
I
t I I
- Richiamare la forma di valutazione "Resa" per la linea
● Selezionare sulla barra del menu RAPPRESENTAZIONI --> Vista d’insieme
Viene indicata la forma di valutazione "Vista d’insieme" con il diagramma "Resa"
(v. fig. fig. 16.2.1).
- Richiamare la forma di valutazione "Resa" per tutte le stazioni di montaggio
● Selezionare sulla barra del menu RAPPRESENTAZIONI --> Resa
oppure:
● Fare clic sulla Vista d’insieme sulla barra blu del diagramma "Resa".
Il diagramma "Resa" viene indicato per tutte le stazioni di montaggio (v. fig. fig. 16.2.9).

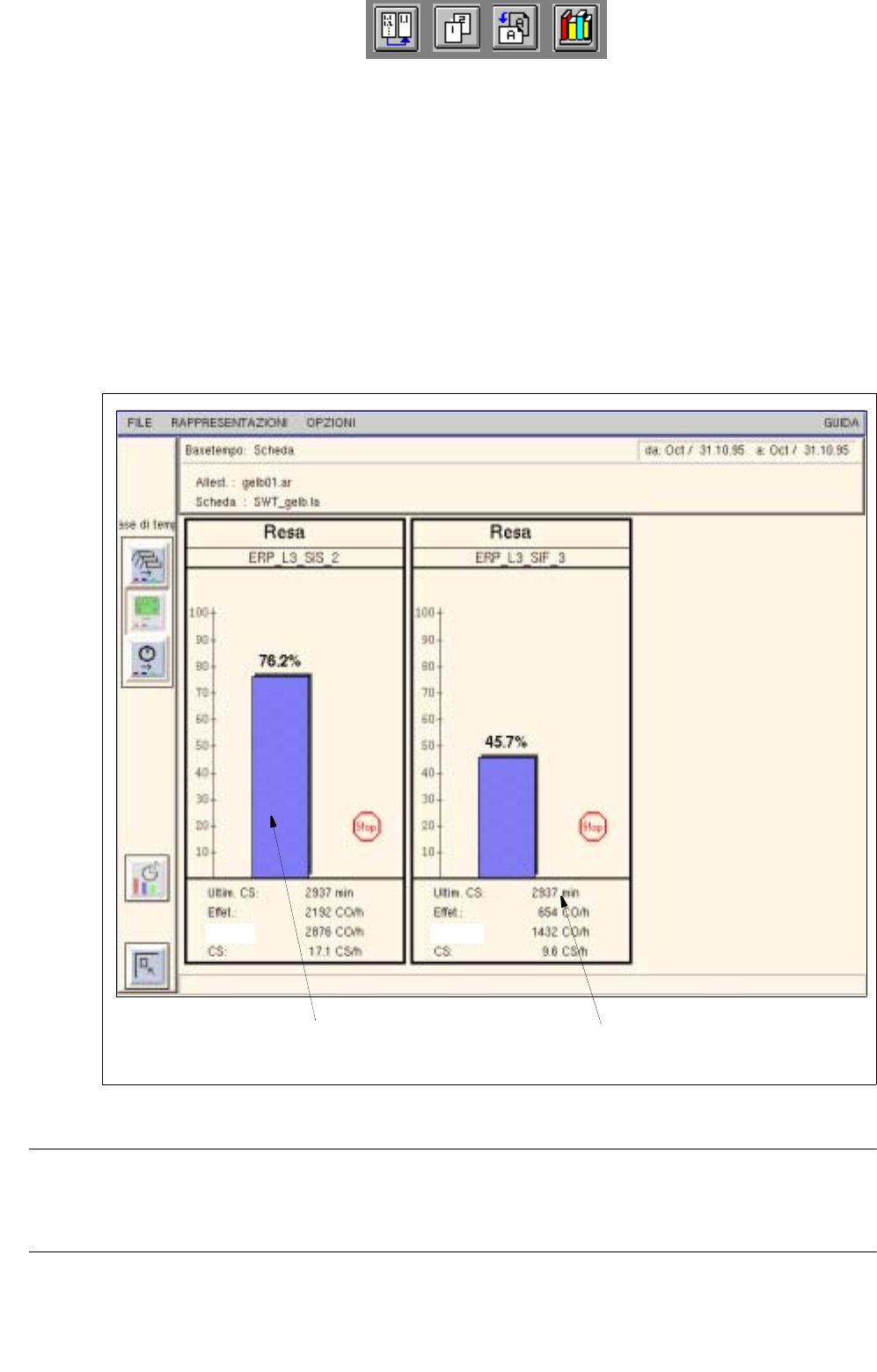

Fig. 16.2.9 Ambiente di valutazione - forma di valutazione "Resa" per tutte le stazioni
AVVISO
Qualora siano disponibili più stazioni di quante sia possibile rappresentare sulla zona visualizzazione, sulla
barra informazioni appare una barra di scorrimento con la quale si può spostare l’area di rappresentazione.
Indicazione del periodo dalla
espletazione/interruzione dell’ultimo CS
Barre della resa relativa
della stazione
teor.:
teor.:
