17.3 Descrizione dei componenti e dei circuiti stam pati Manuale opera tore del calcolatore di linea UNIX 17.3.2 Circuito stampato 2: tema centrale Descriz. della form a involucri (GF) Versione software 503.xx Edizione 0…
Manuale operatore del calcolatore di linea UNIX 17.3 Descrizione dei componenti e dei circuiti stampati
Versione software 503.xx Edizione 02/2002 17.3.2 Circuito stampato 2: tema centrale Descriz. della forma involucri (GF)
17 - 555
I
t I I
Il modello piedini per la forma involucri 1502 si definisce come segue:
38. Fare doppio clic su uno dei due gruppi piedini.
39. Fare clic sul pulsante Pied/Ball.
Si apre la finestra dei dati dei modelli piedini.
40. Immettere i dati dei modelli piedini,
confermare con il tasto Enter, v. Tab.:
Si possono accettare i valori calcolati automaticamente degli altri campi editazione.
Ogni qualvolta si preme su Enter viene adeguata la raffigurazione del modello piedini.
41. Fare clic sul pulsante OK.
Si chiude la finestra dei dati dei modelli piedini. La forma involucri è ora rappresentata con tanto di
piedini.
I dati di elaborazione della forma involucri 1502 si immettono come segue:
42. Fare clic sul pulsante Dati di elaborazione.
Viene rappresentata la vista per l’immissione dei dati di elaborazione.
43. Sulla zona comando attivare il pulsante Pipetta.
44. Fare clic sul pulsante Crea.
Si chiude la finestra di selezione, la pipetta viene accettata sulla zona visualizzazione.
45. Fare clic su una pipetta, in questo caso: 416.
Si chiude la finestra selezione, la pipetta viene accettata.
46. Attivare il pulsante Tp. sens.
47. Fare clic sul pulsante Crea.
Si chiude la finestra di selezione, il tipo di sensore viene accettato sulla zona visualizzazione.
48. Fare clic sun un tipo di sensore, in questo caso: 7.
Si chiude la finestra selezione, il tipo di sensore viene accettato.
49. Sul campo selezione Centra attivare il pulsante corrispondente, qui: 2.
50. Sulla zona selezione Centraggio attivare il pulsante appropriato, in questo caso: Centra esternam.
51. In questo esempio si possono accettare le prescrizioni per i valori Handling, per le istruzioni Handling e
per l’esecuzione speciale Accelerazione. Non è necessaria nessuna modifica.
52. Sul menu FILE fare clic sull’opzione Salva.
I dati vengono salvati.
E così si alloca un caricatore alla forma involucri 1502:
53. Sul menu SERVIZI fare clic sull’opzione Avvia Editore caricatori.
Si apre l’Editore caricatori.
54. Attivare l’icona Alloca .
55. Attivare un pulsante o per la linea o per una zona caricatori, in questo caso: Linea.
Tutta la linea viene evidenziata in verde chiaro.
56. Sulla lista dei caricatori piazzabili fare clic sul caricatore di merito, in questo caso: CA~S_G_32_III.
Il caricatore viene accettato sulla finestra selezione Caricatori.
57. Sul menu FILE fare clic sull’opzione Salva.
I dati vengono salvati.
58. Sul menu FILE fare clic sull’opzione Esci.
Si chiude l’Editore caricatori.
59. Sul menu FILE (Editore forma involucri) fare clic sull’opzione Esci.
Si chiude l’Editore forma involucri.
Lungh. piedini L
1
Largh. piedini b
0.8 0.2
17.3 Descrizione dei componenti e dei circuiti stampati Manuale operatore del calcolatore di linea UNIX
17.3.2 Circuito stampato 2: tema centrale Descriz. della forma involucri (GF) Versione software 503.xx Edizione 02/2002
17 - 556
I
t I I

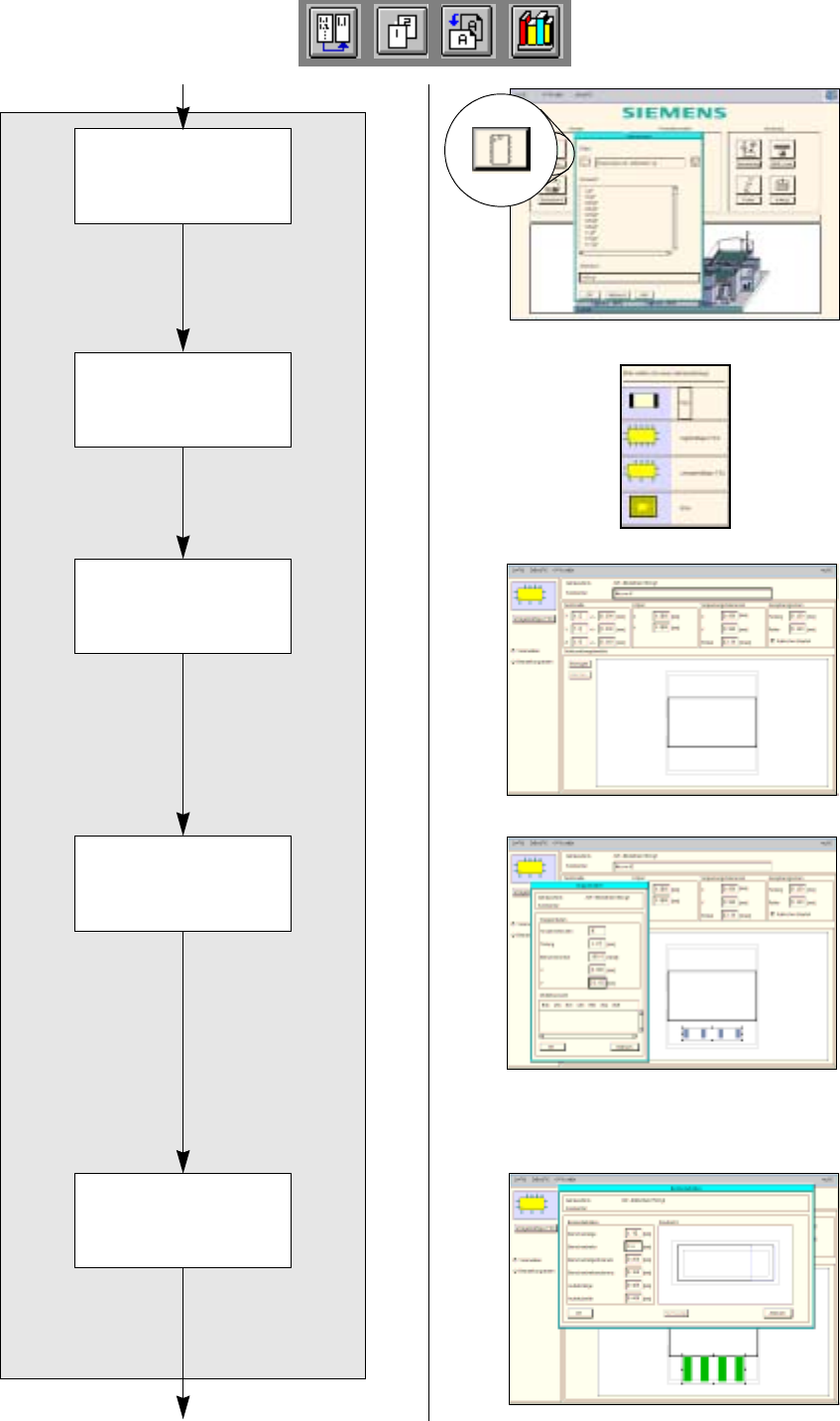

Descrizione della forma involucri della GF No. 1503
Segue da pag. 17-26
Segue a pag. 17-30
Definire il modello
piedini
Immettere le
dimensioni
Stabilire il tipo della
forma involucri della
GF 1503
Creare il gruppo
piedini
Aprire l’Editore forma
involucri per la GF
1503
Manuale operatore del calcolatore di linea UNIX 17.3 Descrizione dei componenti e dei circuiti stampati
Versione software 503.xx Edizione 02/2002 17.3.2 Circuito stampato 2: tema centrale Descriz. della forma involucri (GF)
17 - 557
I
t I I
C) Descrizione di un FDC irregolare prendendo ad esempio la forma involucri 1503
L’Editore forma involucri della forma involucri della forma involucri 1503 si apre come segue:
60. Sul Desktop fare clic sull’icona dell’Editore forma involucri .
Si apre la finestra di selezione dei file.
61. Fare clic sul campo selezione Selection.
62. Immettere il numero della forma involucri, in questo caso: 1503.gf e fare clic sul pulsante OK.
Si apre l’Editore forma involucri con la finestra di selezione del tipo di forma involucri.
Il tipo di forma involucri „FDC irregolare“ della forma involucri 1503 si stabilisce come segue:
63. Sulla finestra di selezione Tipo forma involucri fare clic su FDC irregolare.
Si chiude la finestra di selezione.
64. Sull’Editore forma involucri fare clic sul campo editazione Commento ed immettere un commento ben
chiaro, in questo caso: Micro-X.
Le dimensioni della forma involucri 1503 si immettono come segue:
65. Sul campo editazione Misure nominali immettere le dimensioni della forma involucri con tanto di piedini,
confermare con il tasto Enter, v. Tab.:
Le tolleranze vengono immesse automaticamente.
La forma involucri viene rapprensentata con il limite di tolleranze.
66. Sul campo edtiazione Corpo immettere le dimensioni della forma involucri senza piedini, confermare con
il tasto Enter, v. Tab.:
(Queste immissioni sono necessarie solo per la raffigurazione).
La raffigurazione della forma involucri viene adaguata.
67. In questo esempio si possono adottare i valori default dei campi editazione Tolleranze package e Pro-
prietà, non occorre nessuna immissione.
Il gruppo piedini inferiore (piedini da 1 a 4) della forma involucri 1503 si crea come segue:
68. Fare clic sul pulsante Crea.
Si apre la finestra Dati gruppi. Sul lato superiore del componente viene rappresentato un gruppo piedini
predefinito con tre piedini (superfici in grigio).
69. Adottare i valori default dei campi editazione con i dati dei gruppi piedini della forma involucri 1503 (v. raff.
Guida contestuale) e confermare con il tasto Enter, v. Tab.:
Ogni qualvolta si preme il tasto Enter, la raffigurazione del gruppo piedini (superfici in grigio) viene ade-
guata, i gruppi piedini sono ora rappresentati sul lato inferiore del componente.
70. Fare clic sul pulsante OK. Si chiude la finestra Dati gruppi.
Il modello piedini del gruppo piedini inferiori della forma involucri 1503 si definisce come segue:
71. Sulla raffigurazione fare doppio clic sul gruppo piedini creato.
72. Fare clic sul pulsante Pied/Ball.
Si apre la finestra dei dati dei modelli piedini.
73. Immettere i dati dei modelli piedini, v. Tab.:
In questo esempio si possono adottare i valori calcolati automaticamente degli altri campi editazione.
Ogni qualvolta si preme il tasto Enter, la raffigurazione viene adeguata.
74. Fare clic sul pulsante OK.
Si chiude la finestra Dati modelli piedini. La forma involucri viene rapprensentata sul lato inferiore con i piedini.
X (Lungh. D)
Y (Largh.. H
E
)
Z (Alt.)
6.5 7 1.8
X (Lungh. D) Y (Largh. E)
6.5 3.5
Numero piedini Spaz. e2 Modello piedini
X (GP
Off
) Y (GP
Off
)
4 1.27 -90 0 -2.625
Lungh. piedini LP Largh. piedini b
1.75 0.6
