Manuale operatore del calcolatore di linea UNIX 3 Desktop (Principale) Versione software 503.xx Edizione 02/2002 3.2 Ambiente di lavoro del Desktop 93 I t I I Opzioni - Conserva dati di elaboraz. Se si attiva detto pulsa…
3 Desktop (Principale) Manuale operatore del calcolatore di linea UNIX
3.2 Ambiente di lavoro del Desktop Versione software 503.xx Edizione 02/2002
92
I
t I I
- GF-Handling
In questa voce di menu sono comprese le opzioni "Installa GF-Bibliothek", "Sostit. Nr. GF", "Ricerca
somigl." e "Ripristina GF-Bibliothek".
- Installa GF-Bibliothek
Grazie a questa opzione è possibile installare da dischetto una nuova biblioteca forme involucri GF-
Bibliothek sulla Directory "Master data". Con ciò vengono sostituite tutte le forme involucri standard
già figuranti nella Directory "Master data/GF-Bibliothek" (campo 1 ... 1499).
AVVISO
Installando una nuova biblioteca GF-Bibliothek, verrà automaticamente impostato un salvataggio di
tutta la GF-Bibliothek sulla Directory "Stammdaten/tmp/".
● Fare clic su OPZIONI --> GF-Handling --> Installa GF-Bibliothek.

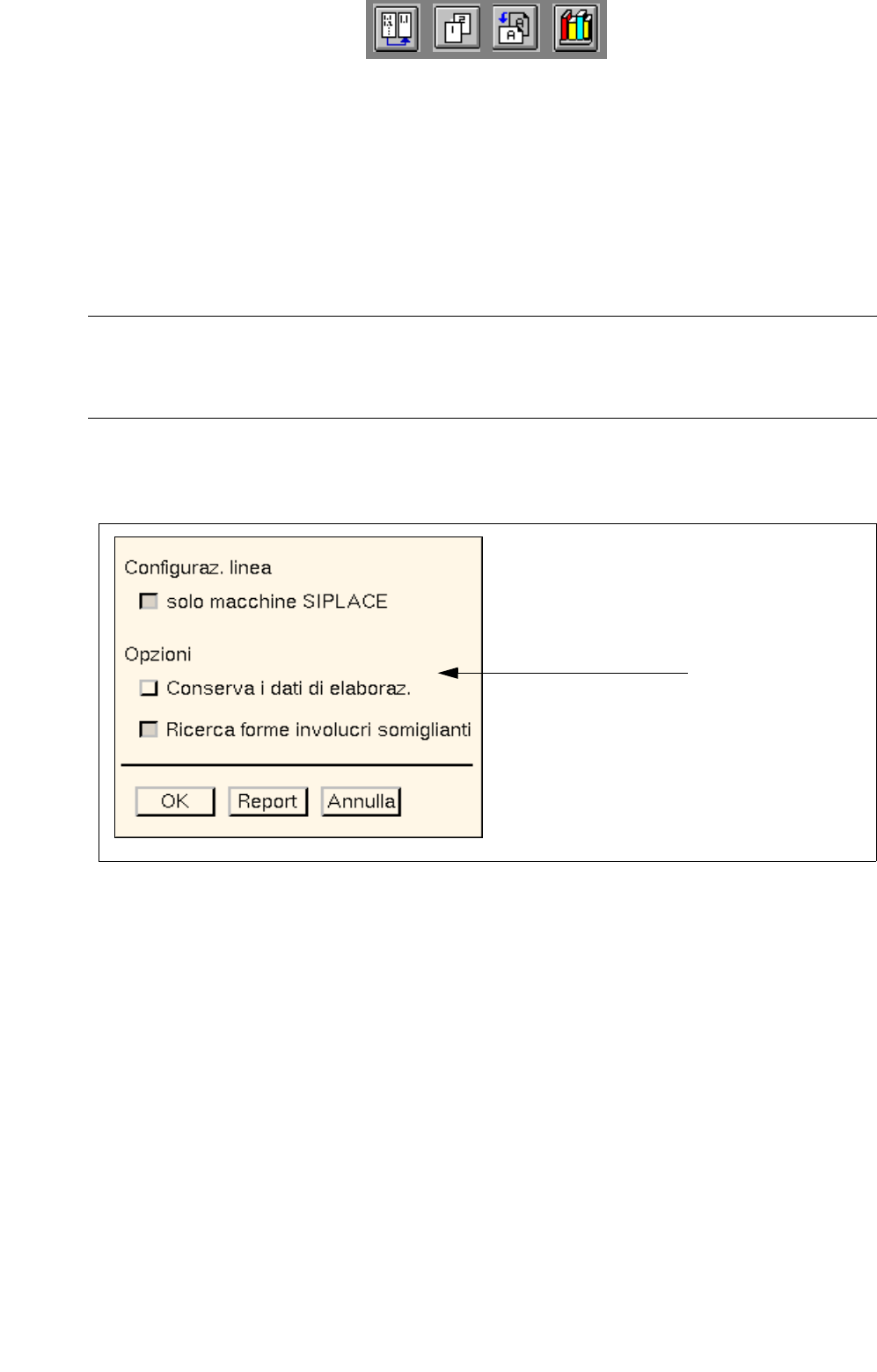

Si apre la seguente finestra di dialogo.
Possibilità di impostazioni prima di installare una nuova biblioteca forme involucri GF-Bibliothek
Configuraz. linea
- solo macchine SIPLACE
Quale impostazione default il pulsante solo macchine SIPLACE è attivato. Ci si attiene a detta
impostazione se sulla linea attiva si trovano solo macchine per il montaggio automatico SIPLACE.
Se invece la linea si compone di una o più macchine HS-180, si deve disattivare il pulsante solo mac-
chine SIPLACE.
Zona impostazioni
Manuale operatore del calcolatore di linea UNIX 3 Desktop (Principale)
Versione software 503.xx Edizione 02/2002 3.2 Ambiente di lavoro del Desktop
93
I
t I I
Opzioni
- Conserva dati di elaboraz.
Se si attiva detto pulsante, vengono ricoperti solo
i dati visione delle forme involucri standard.
Se il pulsante è disattivato (impostazione default), vengono ricoperti di dati visione e
i dati di elabora-
zione delle forme involucri standard.
- Ricerca forme involucri somiglianti
Se si attiva detto pulsante, dopo aver installato la nuova biblioteca forme involucri GF-Bibliothek tutte
le forme involucri personalizzate del cliente (Nr. GF.
>
1500) vengono sottoposte automaticamente
alla ricerca di somiglianza con le forme involucri standard.
Se il pulsante è disattivato (impostazione default), non viene eseguito il paragone.
AVVISO
Forme involucri vengono definite somiglianti se hanno lo stesso tipo di forma involucro (PDC, FDC o
Ball) e corrispondono inoltre ai seguenti criteri
-PDC / FDC/ BGA lunghezza e larghezza uguali del CO inclusa tolleranza
-FDC / BGA numero uguale di piedini ossia bump
-FDC / BGA numero uguale di modelli piedini ossia modelli bump
Procedura:
● Inserire nell’unità disco il dischetto con la nuova biblioteca GF-Biblithek.
● Se necessario, attivare/disattivare i pulsanti sulla zona impostazioni.
● Fare clic su OK.

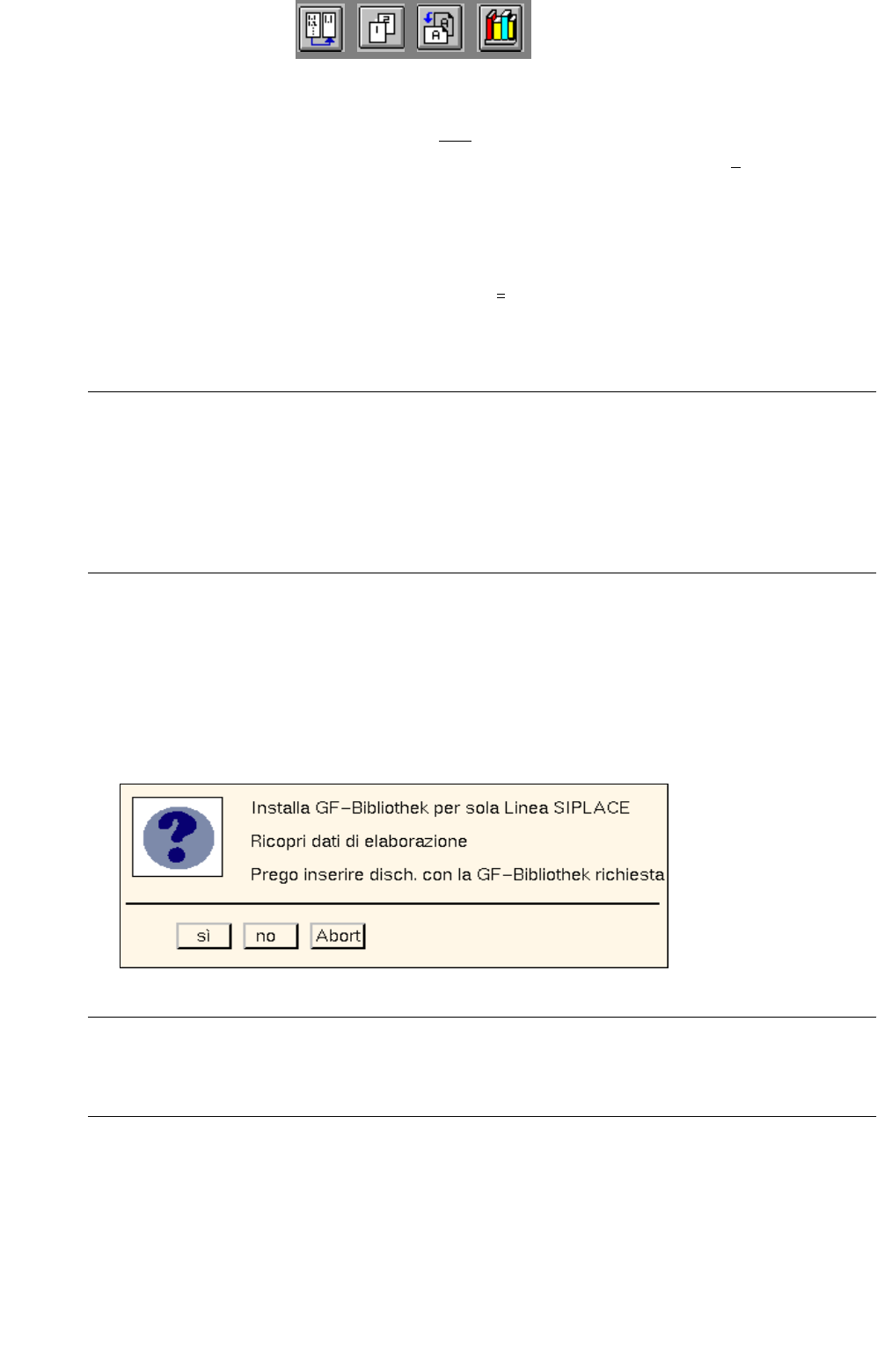

Si apre il seguente box di dialogo.
AVVISO
A seconda delle impostazioni precedentemente intraprese, sul box di dialogo vengono visualizzati
testi differenti.
● Fare clic su no o Abort se vanno ancora modificate delle impostazioni.
● Fare clic su sì se invece la procedura di installazione va avviata con le impostazioni visualizzate.
Sul box di dialogo viene indicato che si sta leggendo il dischetto.
● Fare clic su Abort quando viene indicato sul box di dialogo che la biblioteca GF-Bibliothek è
installata. Il box di dialogo si chiude.
3 Desktop (Principale) Manuale operatore del calcolatore di linea UNIX
3.2 Ambiente di lavoro del Desktop Versione software 503.xx Edizione 02/2002
94
I
t I I
Tramite il pulsante Report sulla finestra di dialogo si può far indicare il risultato dell’installazione e del
confronto della somiglianza event. eseguito.
● Sulla finestra di dialgo fare clic su Report.
Si apre la finestra di applicazione della Visualizzazione file. Sulla zona visualizzazione viene rap-
presentato il File protocollo "GF_LibInstall.log".
● Chiudere la finestra di applicazione della Visualizzazione file tramite la voce di menu FILE --> Fine.
● Sulla finestra di dialogo fare clic su Annulla. La finestra di dialogo si chiude.
● Rimuovere il dischetto dall’unità disco.
- Converti la GF Bibliothek
questa opzione di menu serve a controllare per tutta la Biblioteca forme involucri (GF Bibliothek) se
sono presenti immissioni eventualmente da modificare, ma serve anche ad ampliare il campo delle
forme involucri standard SIEMENS ossia ad ampliare tutta la Bbiblioteca GF con le occupazioni stan-
dard dei tipi di pipette e di sistemi sensori.
AVVISO
Alcuni File GF possono venire convertiti mediante il Manager dati (v. cap. 4, sottocap. 4.3.4.5).
AVVISO
Convertendo la biblioteca GF-Bibliothek corrente, verrà automaticamente impostato un salvataggio di
tutta la GF-Bibliothek sulla Directory "Stammdaten/tmp/".
● Fare clic su OPZIONI --> Handling GF--> Converti la GF Bibliothek.
Si apre la seguente finestra di dialogo.
