Spiegazioni sul diagramma "Distribuzione degli eventi":
Per ogni tipo di evento verificatosi nel periodo di valutazione viene rappresentata una riga. Ogni riga è suddivisa
in tre colonne ed una grafica a barre.
1a Colonna: Eventi
nome dell’evento
2a Colonna Durata [hh:mm:ss]
durata totale (Σ di tutti i tempi) che la stazione ha perso per l’evento
3a Colonna: No.
numero degli eventi verificatisi
Diagramma a barre: la barra superiore (blu) rappresenta la quota dell’evento sul numero totale
degli eventi verificatisi (frequenza dell’accaduto).
La barra inferiore (rossa) rappresenta la quota di tempo dell’evento riferita
al periodo di valutazione.
AVVISO
Qualora si siano verificati più eventi di quanti si possano rappresentare sulla zona visualizzazione, sul
bordo destro appare una barra di scorrimento con la quale si può spostare l’area di rappresentazione.
- Finire la forma di valutazione "Distribuzione deglie eventi"
● Fare clic sull’icona
Viene nuovamente rappresentata la forma di valutazione "Disponibilità".
Manuale operatore del calcolatore di linea UNIX 16 MaDaMaS
Versione software 503.xx Edizione 02/2002 16.2 Ambiente di valutazione MaDaMaS
521
I
t I I
16.2.8.6 Forma di valutazione "Lista degli eventi"
Sul diagramma della forma di valutazione "Lista eventi" vengono indicati tutti i circuiti stampati prodotti dalla
stazione selezionata. Per ogni circuito stampato vengono elencati gli eventi verificatisi durante l’espletazione.
Vengono riportati gli eventi classificati sotto lo stato della stazione "interrotta o "guasta".
La forma di valutazione "Lista eventi" viene richiamata sul diagramma "Disponibilità". E’ possibile solo per le
singole stazioni
Richiamare la forma di valutazione "Lista degli eventi" per una stazione
● Fare clic su un punto in bianco del campo sotto al diagramma "Disponibilità" della stazione richie-
sta (v. fig. 16.2.5).
Viene indicata la lista degli eventi per la stazione selezionata (v. fig. 16.2.7).

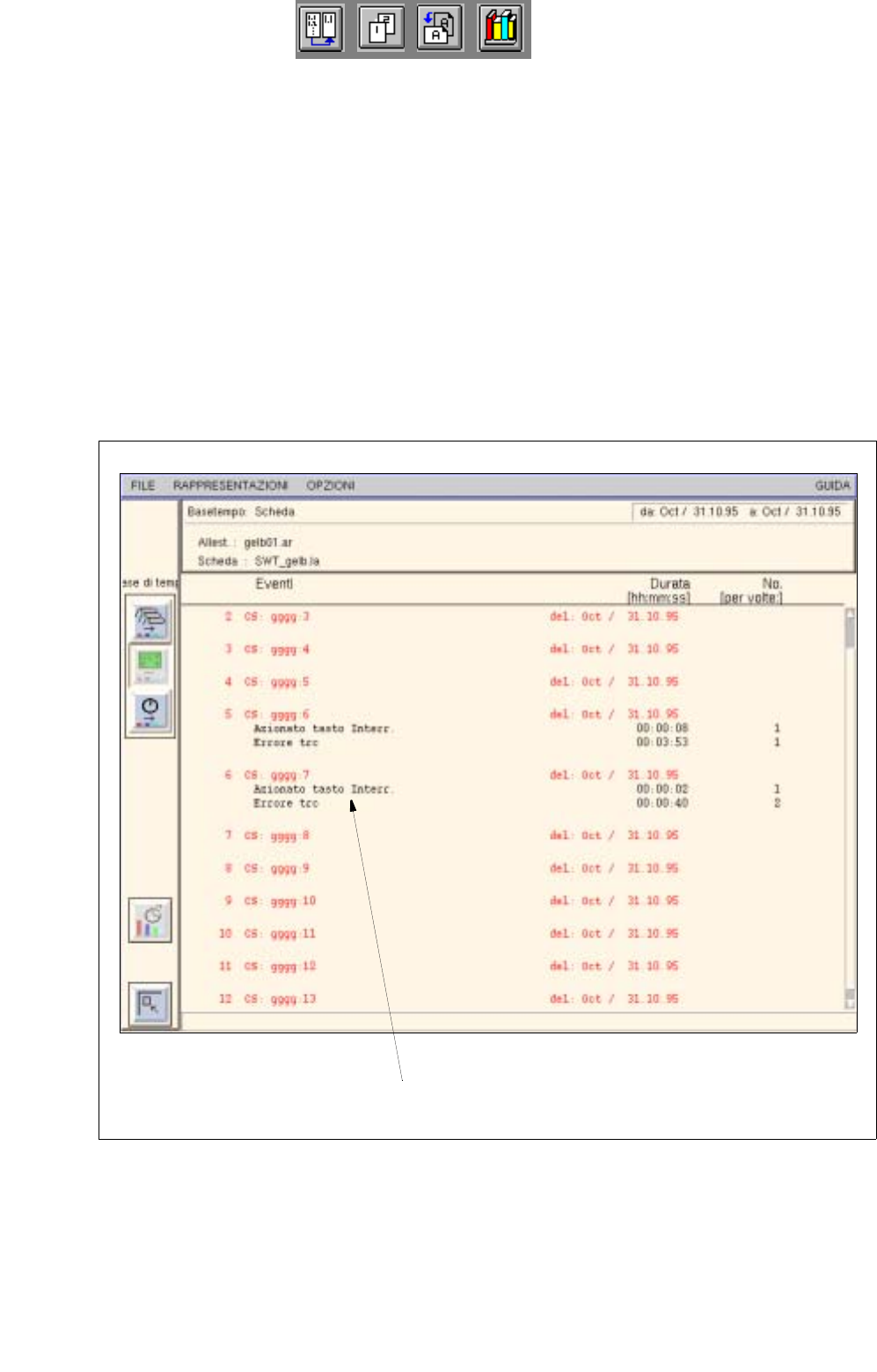

Fig. 16.2.7 Ambiente di valutazione - forma di valutazione "Lista eventi" per una stazione
Evento
16 MaDaMaS Manuale operatore del calcolatore di linea UNIX
16.2 Ambiente di valutazione MaDaMaS Versione software 503.xx Edizione 02/2002
522
I
t I I
Spiegazioni sulla Lista degli eventi:
Per ogni evento verificatosi nel periodo di valutazione viene rappresentata una riga a tre colonne.
1a Colonna: Eventi
nome dell’evento (causa della fermata)
2a Colonna: Durata [hh:mm:ss]
durata dell’evento (fermata della stazione) durante l’elaborazione
del circuito stampato, espressa in ore/minuti/secondi
3a Colonna: No. [per volte:]
numero (quante volte) del verificarsi dell’evento durante l’elaborazione
del circuito stampato
- Finire la forma di valutazione "Lista degli eventi"
● Fare clic sull’icona
● Viene nuovamente rappresentata la forma di valutazione "Disponibilità".
16.2.8.7 Forma di valutazione "Raffigurazione dell’impianto"
Sul diagramma della forma di valutazione "Raffig. impianto" viene rappresentata la quota di tempo dei diversi
stati delle singole stazioni durante il periodo di tempo di valutazione impostato (=base di tempo). Vengono
inoltre elencati parametri di produzione e informazioni generali.
La raffigurazione dell’impianto è rilevante specialmente per il personale operatore, dato che qui vengono
indicate importanti informazioni su tutte le stazioni, il che consente il riconoscimento tempestivo di punti cruciali
e disquilibri di carico.
La forma di valutazione "Raffig. impianto" viene richiamata sul diagramma "Disponibilità". E’ possibile per tutte
le stazioni.
- Richiamare la forma di valutazione "Raffigurazione dell’impianto" per tutte le stazioni
● Sulla Vista d’insieme fare clic sull’icona del diagramma "Disponibilità" .
Viene rappresentata la raffigurazione dell’impianto con tutte le stazioni della linea (v. fig. fig.
16.2.8).
